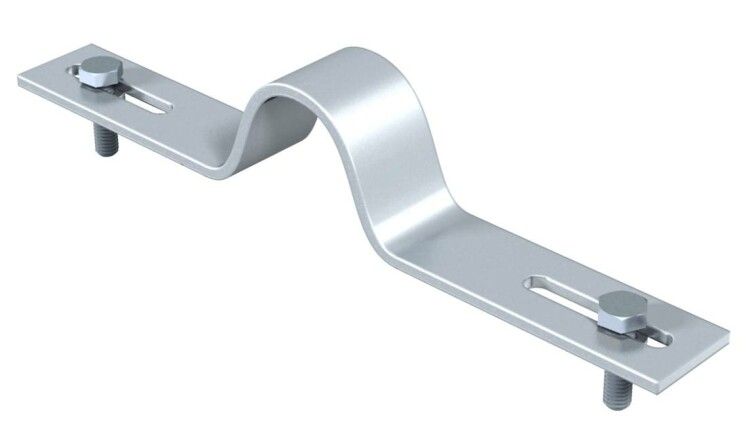

Компенсатор (1807) | 5016142 OBO Bettermann

Компенсатор OBO BETTERMANN артикула 5016142 предназначен для компенсации линейного расширения в системах заземления, особенно при укладке фундаментных заземлителей. Он обеспечивает надёжный электрический контакт даже при движении конструкций, сохраняя целостность системы уравнивания потенциалов.

Назначение и область применения

Компенсатор OBO BETTERMANN 5016142 используется для замыкания деформационных швов в системах заземления и уравнивания потенциалов. Его применяют там, где возможны механические перемещения бетонных конструкций - например, между отдельными секциями фундамента, на стыках зданий или в местах прохода заземляющих проводников через температурные швы. Устройство предотвращает разрыв электрической цепи при расширении или сжатии материалов.

Технические характеристики

• Тип: Компенсатор линейного расширения (тип 1807)
• Материал корпуса: Алюминий
• Покрытие поверхности: Необработанная - без антикоррозийного покрытия, требует внешней защиты при эксплуатации вне помещений
• Комплектация: 2 шестигранные гайки M10×30, 2 стальные шайбы с горячим цинкованием, 2 стопорные шайбы из нержавеющей стали
• Стандарт соответствия: VDE 0185-561-2 (IEC 62561-2)

Совместимость и монтаж

Компенсатор 5016142 совместим со всеми стандартными медными и стальными заземляющими проводниками диаметром до 10 мм. Для установки необходимо просверлить отверстия в бетонной конструкции под болты M10, зафиксировать компенсатор с помощью гаек и шайб, затем присоединить заземляющий проводник к обоим торцам устройства. Монтаж выполняется после укладки фундаментного заземлителя, но до заливки бетона - чтобы обеспечить доступ к точкам крепления.

Безопасность и стандарты

Изделие соответствует немецкому стандарту VDE 0185-561-2, который регламентирует требования к устройствам заземления и уравнивания потенциалов. Это гарантирует соответствие нормам безопасности для электрических установок в зданиях. Применение компенсатора OBO BETTERMANN 5016142 подтверждает выполнение требований к постоянству электрической связи в условиях движения конструкций.

Ограничения применения

• Не предназначена для открытой эксплуатации без дополнительной защиты - алюминиевый корпус без покрытия подвержен коррозии при контакте с влагой и химически активной средой
• Не рекомендуется использовать в агрессивных средах (например, в промышленных зонах с высоким уровнем кислот/щелочей)
• Не является самостоятельным заземлителем - должен использоваться исключительно как связующий элемент между уже установленными заземляющими проводниками

Примеры использования

• Заземление промышленных цехов с крупноблочными фундаментами
• Электроустановки в многоэтажных жилых домах с деформационными швами
• Объекты с тяжёлым оборудованием, вызывающим вибрацию и микродвижение основания
• Подземные коммуникационные коллекторы, где требуется сохранение электрической связи при оседании грунта

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно соответствовать диаметру болтов M10
• Убедитесь, что заземляющие провода плотно прилегают к поверхностям компенсатора; при необходимости зачистите их от оксидов
• Если компенсатор будет находиться во влажной среде, нанесите на него слой противокоррозийного состава (например, цинкосодержащий спрей)
• Избегайте перегрузки по току - максимальная допустимая нагрузка определяется сечением подключаемого проводника, а не самим компенсатором
• При сборке используйте все элементы комплекта: стопорные шайбы из нержавеющей стали предотвращают самоотвинчивание в условиях вибрации
