Компенсатор алюминиевый PROxima | lp-55570-al EKF

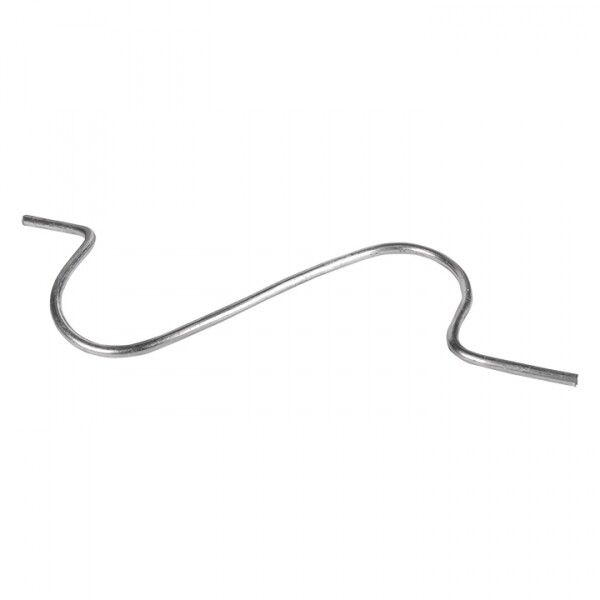

Компенсатор алюминиевый PROxima - устройство для компенсации линейных деформаций проводников системы молниезащиты, вызванных перепадами температуры. Произведён компанией EKF, артикул lp-55570-al, соответствует требованиям к надёжности для промышленных и инфраструктурных объектов.

Назначение и область применения

Компенсатор алюминиевый PROxima используется в системах молниезащиты для устранения напряжений в проводниках, возникающих из-за теплового расширения и сжатия металла. Он предотвращает разрывы, трещины и механические повреждения токоотводов при сезонных колебаниях температуры. Применяется в промышленных зонах, на энергообъектах, транспортной инфраструктуре и жилых зданиях, где установлены внешние системы молниезащиты.

Технические характеристики

• Тип компонента: Компенсатор линейного расширения - позволяет гибко реагировать на изменения длины проводника
• Материал: Алюминий - легкий, коррозионностойкий металл, совместим с другими алюминиевыми элементами молниезащиты
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и качества сборки
• Защитное покрытие: Прочее - указано как нестандартное; вероятно, анодированное или химически защищённое, но точная технология не указана

Совместимость и монтаж

Компенсатор алюминиевый PROxima проектировался для работы в составе систем молниезащиты EKF серии “Купол”. Совместим с алюминиевыми токоотводами того же класса прочности и сечения. Монтаж выполняется с использованием болтовых соединений, обеспечивающих низкое переходное сопротивление. Учитывайте, что компенсатор требует свободного перемещения - не фиксируйте его жестко, чтобы сохранить функцию растяжения/сжатия.

Безопасность и стандарты

Изделие соответствует общим требованиям ГОСТ Р 50571.19 и IEC 62305 для систем молниезащиты. Обеспечивает безопасную передачу импульса молнии без перегрева или разрушения. Наличие гарантии 84 месяца свидетельствует о прохождении испытаний на циклическую нагрузку и коррозионную стойкость.

Преимущества

• Легкий вес алюминия снижает нагрузку на крепления и кровельные конструкции
• Устойчивость к атмосферным воздействиям - подходит для открытого монтажа
• Высокая электропроводность - минимизирует потери при прохождении тока молнии
• Совместимость с сериями EKF - позволяет использовать в единой системе без адаптеров

Ограничения применения

• Не предназначен для использования в средах с высокой концентрацией кислот, щелочей или солевых аэрозолей - материал алюминия чувствителен к таким агрессивным условиям
• Не заменяет механические опоры - служит исключительно для компенсации тепловых деформаций
• Не рекомендуется для установки в местах постоянного контакта с движущимися механизмами или повышенной вибрацией

Примеры использования

• На крыше промышленного цеха - между участками токоотвода, расположенными на разных уровнях кровли
• На башне связи - для компенсации расширения вертикального токоотвода при нагреве солнцем
• На жилом доме с металлической кровлей - в месте перехода горизонтального и вертикального проводника

Практические советы

• Перед монтажом проверьте, что длина компенсатора достаточна для максимального ожидаемого расширения - рассчитывайте по перепаду температур +50C и коэффициенту линейного расширения алюминия ≈ 23·10⁻⁶ /C
• Не затягивайте болты слишком сильно - это ограничит подвижность и лишит компенсатор алюминиевый PROxima основной функции
• Проверяйте состояние соединений ежегодно - особенно после зимних периодов с большими перепадами температур
• Используйте только с аналогичными по сечению и материалу токоотводами - смешивание меди и алюминия без специальных переходников недопустимо
