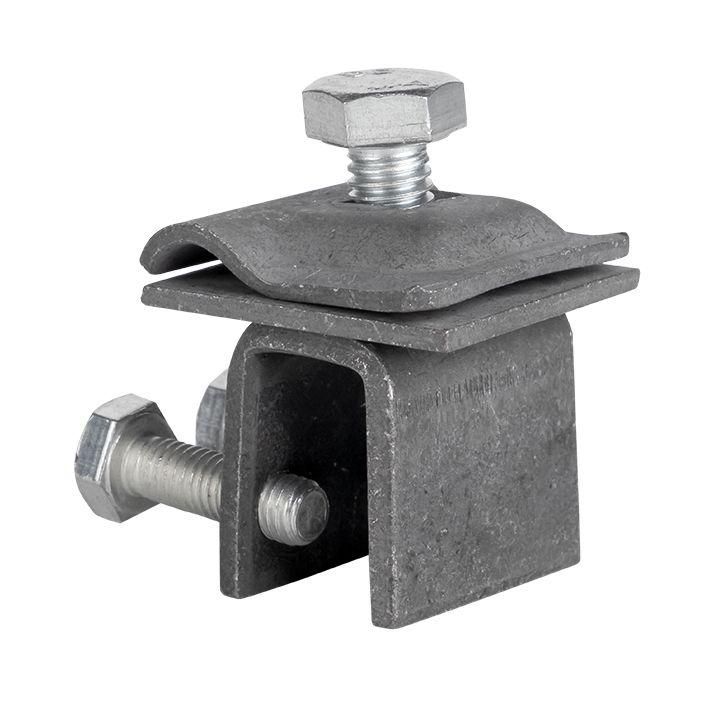

Держатель фальцевый, скручиваемый 3мм HZ EKF PROxima - lp-d2001

Держатель фальцевый скручиваемый 3 мм от EKF (арт. lp-d2001) - надёжный крепёж для установки токоотвода на фальцевую кровлю из листовой стали. Применяется в системах молниезащиты зданий различного типа.

Назначение и область применения

Держатель фальцевый скручиваемый 3 мм используется для крепления токоотвода диаметром 6–10 мм к фальцевому шву металлической кровли. Он позволяет организовать безопасную проводящую цепь между молниеотводом и заземлением без сверления или повреждения кровельного покрытия. Подходит для установки на крышах из оцинкованной, цветной или нержавеющей стали с толщиной до 1,5 мм. Часто применяется в системах молниезащиты промышленных объектов, административных зданий, жилых домов с металлической кровлей.

Технические характеристики

• Тип изделия: держатель фальцевый скручиваемый
• Материал: сталь оцинкованная
• Защитное покрытие: горячее цинкование - устойчиво к коррозии даже в агрессивной среде
• Подходящий диаметр токоотвода: 6–10 мм
• Ширина фальца: 3 мм - оптимальна для типичных фальцевых соединений
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Держатель совместим с любыми токоотводами стандарта IEC 62305, имеющими диаметр 6–10 мм. Монтируется путём защёлкивания на фальц кровли и последующего скручивания специальным ключом или плоскогубцами - механизм плотно зажимает край фальца без деформации. Установка выполняется без сверления, что сохраняет герметичность крыши. Для удобства работы рекомендуется использовать гаечный ключ 10×12 мм. Крепление рассчитано на механическую нагрузку до 150 Н, достаточную для удержания токоотвода при порывах ветра.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 (системы молниезащиты). Горячее цинкование гарантирует долговременную corrosion resistance, исключающую образование ржавчины и снижение проводимости. Соответствие нормам позволяет использовать держатель в системах молниезащиты классов I–IV.

Преимущества

• Не требует сверления кровли - предотвращает протечки
• Высокая прочность благодаря материалу и технологии горячего цинкования
• Удобство монтажа - не нужны сложные инструменты
• Долгий срок службы - 7 лет гарантии подтверждают устойчивость к внешним воздействиям
• Совместим с широким спектром токоотводов и других компонентов системы молниезащиты EKF

Ограничения применения

• Не для кровель с толщиной материала более 1,5 мм - не сможет надёжно захватить фальец
• Не предназначена для крепления на мягкие или битумные кровли - требуется именно фальцевый шов
• Запрещено использовать в качестве основного крепления для массивных конструкций - только для токоотводов указанного диаметра
• Не следует применять в условиях постоянного контакта с химически активными жидкостями (например, кислотные осадки в промзонах без дополнительной защиты)

Примеры использования

• Фиксация вертикального токоотвода на фальцевой кровле торгового центра
• Установка горизонтального провода вдоль конька промышленного ангара
• Крепление ответвлений молниезащиты на жилом доме с профилированной стальной крышей
• Обустройство контура молниезащиты на здании школы с двухскатной фальцевой кровлей

Практические советы

• Перед монтажом проверьте ширину фальца - он должен точно соответствовать 3 мм; при расхождении используйте другой держатель
• При установке на старые кровли удалите оксиды и грязь с фальца - это повысит контакт и надёжность крепления
• Соблюдайте шаг между держателями: максимум 1 метр на горизонтальных участках, 0,5 м на углах и выступах
• Держатель можно комбинировать с другими элементами серии “Купол” - например, с зажимами и болтовыми соединениями EKF
• Проверяйте целостность покрытия после монтажа - при повреждении цинка заделайте место антикоррозийным составом
