Комплект безмуфтового заземления с заострением 3м EKF | gc-24301

Комплект заземления безмуфтовый с заострением 3м от EKF (артикул gc-24301) предназначен для быстрого и надёжного монтажа контура защитного заземления в грунте. Комплект включает два стержня, зажим и всё необходимое для установки - подходит для частных домов, объектов энергетики и промышленных площадок.

Назначение и область применения

Комплект заземления безмуфтовый с заострением 3м используется для создания искусственного заземляющего контура в условиях сложного грунта - песчаных, каменистых или малопроводящих почвах. Применяется в системах защиты от поражения током, молниезащите и выравниванию потенциалов. Подходит для установки у жилых домов, дач, производственных корпусов, трансформаторных подстанций и линий электропередач.

Технические характеристики

• Тип компонента: заземляющий проводник
• Материал: сталь
• Количество стержней: 2 шт.
• Длина каждого стержня: 1500 мм
• Диаметр стержня: 20 мм
• Защитное покрытие: горячее цинкование - обеспечивает долгую corrosion-resistant службу даже во влажной среде
• Количество соединительных зажимов: 1 шт. (для соединения стержней между собой и подключения заземляющего провода)
• Количество зажимов для заземляющей ленты: 0
• Количество равнопотенциальных контактных шин: 0
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Стержни имеют резьбу на обоих концах - они вкручиваются друг в друга без сварки или муфт. Для монтажа используется входящий в комплект ударный винт, который позволяет забивать стержень в грунт молотком. К зажиму можно подключить медный заземляющий провод сечением до 16 мм2. Установка выполняется вертикально: один стержень вбивается в землю, второй - вкручивается в него. Общий глубина установки - до 3 метров. Монтаж возможен вручную без спецтехники.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ для устройств защитного заземления. Горячее цинкование гарантирует безопасную работу в агрессивных средах. Наличие изолирующих перчаток снижает риск травм при работе с металлом. Не рекомендуется использовать в местах с высокой химической активностью грунта (например, рядом с промышленными выбросами).

Преимущества

• Отсутствие сварки - монтаж проще и быстрее, не требует специального оборудования
• Высокая прочность стали и защитное цинкование увеличивают срок службы до 25+ лет

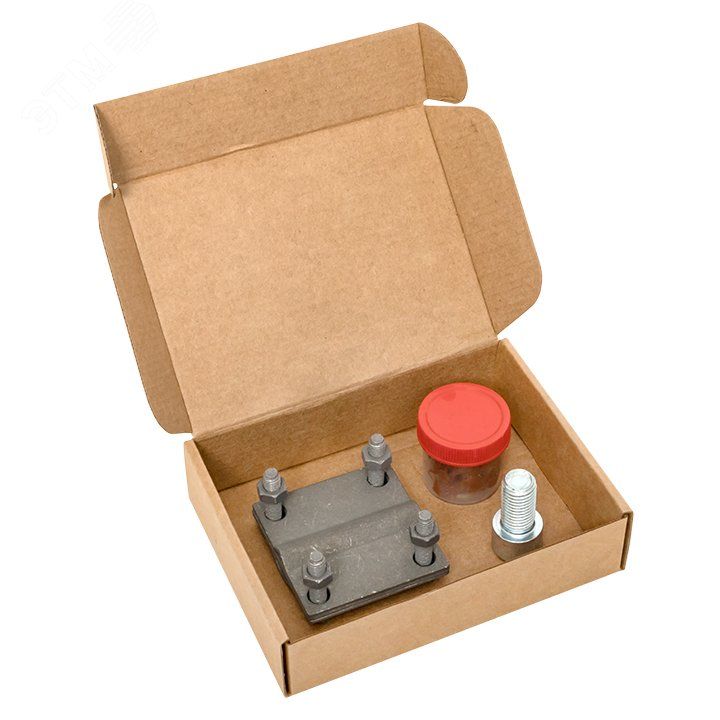

• Полный комплект - всё необходимое в одной упаковке: стержни, зажим, винт, паста, перчатки, паспорт
• Легко расширяемый: можно добавить ещё стержни, если требуется более низкое сопротивление заземления

Ограничения применения

• Не подходит для скалистых грунтов - невозможно вбить стержень без бурения
• Не применяется в качестве основного заземления в сетях выше 1000 В без согласования с проектом
• Работает только в сухих или умеренно влажных грунтах; в болотистой местности требуются дополнительные меры (например, использование солевых растворов)
• Не заменяет контур из горизонтальных заземлителей - оптимальная система сочетает вертикальные и горизонтальные элементы

Примеры использования

• Заземление щита в частном доме с сухим песчаным грунтом
• Подключение молниеприёмника на крыше административного здания
• Обустройство заземления у трансформаторной будки на окраине населённого пункта
• Устройство временного заземления на стройплощадке перед запуском электрооборудования

Практические советы

• Перед монтажом проверьте, что уровень грунтовых вод ниже точки установки - иначе ускорится коррозия
• Используйте контактную пасту обязательно: она снижает переходное сопротивление на 30–50%
• После установки измерьте сопротивление заземления - норма для частного дома не более 4 Ом
• При необходимости удлинения используйте только оригинальные стержни EKF серии “Купол” - совпадают по резьбе и материалу
• Посадочный диаметр зажима рассчитан на провод 10–16 мм2 - не используйте тонкие жилы менее 6 мм2
