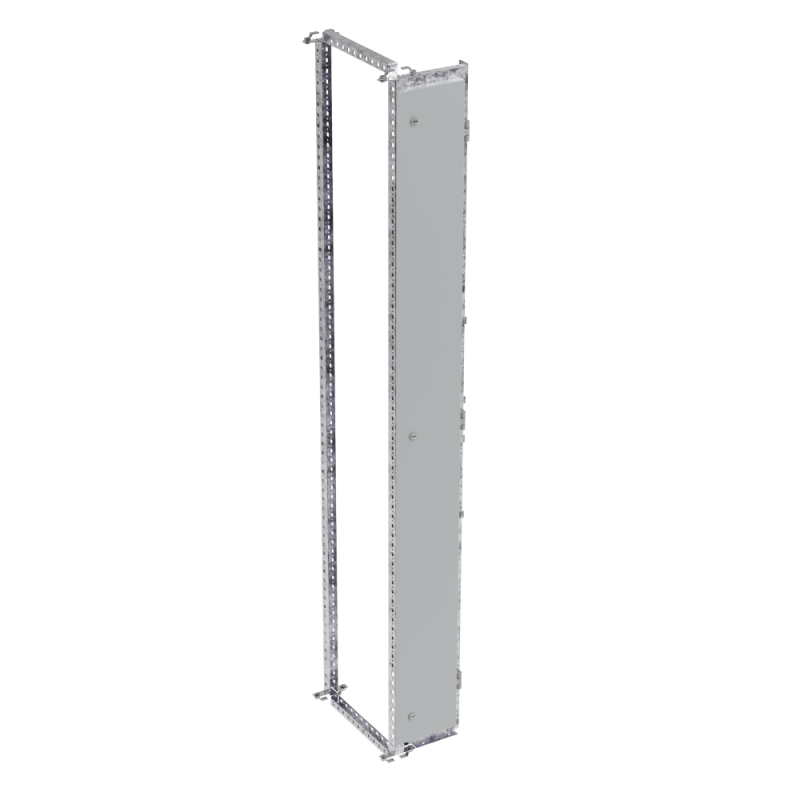

Комплект бокового отсека шин В=1800 Г=600 | 307078 КЭАЗ

Комплект бокового отсека шин В=1800 Г=600 от КЭАЗ (арт. 307078) предназначен для организации внутреннего кабельного ввода и секционирования внутри распределительных щитов. Этот элемент из серии OptiBox M обеспечивает надёжную механическую фиксацию и доступ к оборудованию без вскрытия основной панели.

Назначение и область применения

Комплект бокового отсека шин В=1800 Г=600 используется для создания отдельных зон внутри силовых щитов - например, для размещения шин PE/N, клеммников, автоматических выключателей или устройств защиты. Он позволяет отделить кабельные вводы от основного оборудования, упрощает обслуживание и повышает безопасность при работе на щите. Подходит для промышленных щитов, станций управления, систем АСУ ТП и других объектов, где требуется модульная организация внутренней проводки.

Технические характеристики

• Ширина: 1800 мм
• Глубина: 600 мм
• Материал корпуса: сталь
• Цвет: естественный (без покрытия)
• Тип изделия: установочный комплект
• Исполнение: соединительный боковой

Совместимость и монтаж

Комплект бокового отсека шин В=1800 Г=600 совместим с рамными конструкциями серии OptiBox M от КЭАЗ. Устанавливается на боковые направляющие основного щита. В комплект входят:

• дверь с замками, рассчитанными на работу шлицевой отверткой;
• два вертикальных профиля по глубине (по 600 мм);
• одна задняя стойка по высоте (1800 мм);
• монтажные крепления и фиксаторы.

Не требует сварки - сборка осуществляется болтовым соединением. Для правильной установки необходимо соблюдать шаг крепления, соответствующий стандартным отверстиям в раме OptiBox M.

Преимущества

• Разделение функциональных зон снижает риск перегрузки и путаницы в проводке.
• Дверь с замками защищает оборудование от случайного доступа, не требует специальных инструментов для открывания.
• Стальной корпус обеспечивает жесткость и долговечность даже при нагрузках на кабели.
• Простая сборка и совместимость с другими элементами OptiBox M позволяют легко масштабировать щит.

Ограничения применения

Комплект бокового отсека шин В=1800 Г=600 не предназначен для наружной установки - он не имеет герметичной защиты (IP-класс не указан). Также не рекомендуется использовать в средах с повышенной коррозионной активностью (например, химические цеха, морские порты) без дополнительной антикоррозийной обработки. Материал - обычная сталь, без гальванического или порошкового покрытия.

Примеры использования

• Разделение входных кабелей и шин PE/N от коммутационных аппаратов в щите управления насосной станцией.
• Вынос клеммных групп для внешних датчиков в системе автоматизации производства.
• Организация отдельного отсека для резервных предохранителей в распределительном щите завода.

Практические советы

• Перед монтажом проверьте соответствие размеров отсека (1800×600 мм) внутренним габаритам вашего щита - особенно по глубине и высоте.
• Учитывайте, что дверь открывается только шлицевой отверткой - убедитесь, что такой инструмент всегда есть у обслуживающего персонала.
• При использовании в условиях вибрации дополнительно закрепите все кабели и шины, чтобы исключить контакт с металлическими частями корпуса.
• Если нужна защита от пыли и влаги - используйте этот комплект только внутри герметичного щита с классом IP54 и выше.
