Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х100 | SIP01040 DKC ДКС

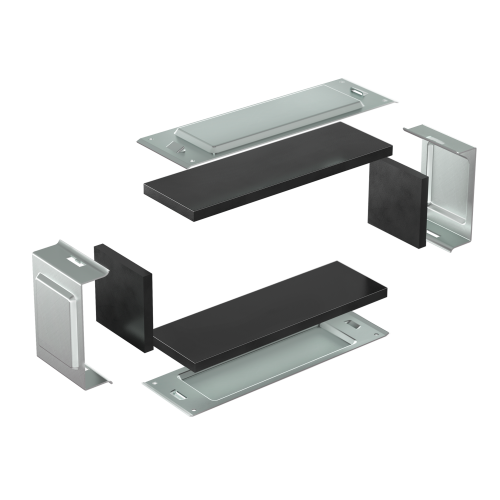

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х100 DKC - это набор из металлических накладок и резиновых уплотнителей, предназначенный для герметизации стыков между секциями лотков серии S5 Combitech от DKC. Комплект SIP01040 предотвращает проникновение пыли и воды внутрь кабельного пути, сохраняя целостность проводки в условиях повышенной влажности или запыленности.

Назначение и область применения

Комплект предназначен для герметизации горизонтальных стыков между неперфорированными лотками размером 400×100 мм. Он используется там, где требуется защита кабелей от внешних воздействий - например, на производстве, в цехах, на транспорте, в зонах с частой мойкой оборудования или на открытых участках трасс.

Подходит для систем, где важна надежность и долговечность - особенно в помещениях с высокой влажностью, на улице, в пищевой, химической и фармацевтической промышленности.

Технические характеристики

• Тип изделия: накладка соединительная
• Материал корпуса: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка, повышающий коррозионную стойкость
• Уплотнители: 4 шт. из EPDM - эластичный, устойчивый к УФ, температурным перепадам и агрессивным средам материал
• Размер совместимости: лотки 400 мм шириной × 100 мм высотой бортов
• Цвет: серый
• Степень защиты: IP44 - защита от твердых частиц >1 мм и брызг воды со всех направлений

Совместимость и монтаж

Комплект SIP01040 совместим исключительно с лотками серии S5 Combitech от DKC, имеющими высоту боковой стенки 100 мм. Не подходит для лотков других размеров или производителей.

Монтаж выполняется на месте стыка двух секций:

• На нижнюю часть стыка устанавливаются две металлические пластины основания с встроенными уплотнителями
• По бокам - две боковые пластины с уплотнителями
• Пластины фиксируются саморезами к лоткам, создавая равномерное давление на резину
• Не требует специального инструмента - достаточно отвертки и доступа к болтовому соединению

Перед установкой проверьте, что поверхности лотков чистые и не деформированы - иначе уплотнение будет негерметичным.

Преимущества

• Высокая механическая прочность благодаря стали с покрытием Сендзимира - выдерживает нагрузки при монтаже и эксплуатации
• EPDM-уплотнители не теряют эластичность при температурах от -40C до +85C
• Запатентованная форма пластин обеспечивает точное прилегание к профилю лотка без зазоров
• Не требует периодического обслуживания - служит весь срок эксплуатации системы
• Совместим с другими элементами серии S5 Combitech - легко расширять трассу без потери защиты

Ограничения применения

• Не применяется для перфорированных лотков - уплотнение невозможно из-за отверстий
• Не рассчитан на постоянное погружение в воду - IP44 защищает от брызг, но не от струй или затопления
• Не подходит для лотков с высотой борта менее или более 100 мм
• Не рекомендуется использовать в средах с агрессивными химическими веществами - цинк может подвергнуться коррозии при длительном контакте с кислотами/щелочами

Примеры использования

• Герметизация стыков в кабельных лотках на конвейерной линии в пищевом цехе
• Защита силовых кабелей в производственных залах с регулярной мойкой оборудования
• Прокладка кабелей в наружных коробах на объектах ЖКХ или транспорта
• Интеграция в существующую трассу S5 Combitech при модернизации электроснабжения

Практические советы

• При заказе всегда указывайте артикул SIP01040 - он однозначно определяет комплект именно для лотков 400×100 мм
• Проверяйте количество уплотнителей перед монтажом - один комплект содержит ровно четыре штуки, по два на каждую сторону стыка
• Не используйте смазку или клей - они снижают эффективность уплотнения EPDM
• При замене старых уплотнителей - заменяйте все четыре сразу, даже если один кажется целым - резина теряет эластичность со временем
• Для длинных трасс с несколькими стыками - закажите комплекты заранее, чтобы избежать задержек при сборке
