Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 600х100 | SIP01060 DKC ДКС

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 600х100 от бренда DKC (ДКС), артикул sip01060, предназначен для герметизации стыков между неперфорированными лотками серии S5 Combitech, предотвращая проникновение пыли и воды внутрь кабельной трассы.

Назначение и область применения

Этот комплект используется для повышения степени защиты до IP44 там, где соединяются секции лотков. Он защищает кабели от внешних воздействий - пыли, капель воды, брызг - в условиях повышенной влажности, на открытых площадках, в цехах с мойкой оборудования или в помещениях с частыми перепадами температур. Подходит для систем кабельного хозяйства в промышленности, энергетике, транспорте и объектах ЖКХ.

Технические характеристики

• Тип изделия: Накладка соединительная
• Габариты: ширина 600 мм, высота 100 мм - соответствует стандартным размерам лотков S5 Combitech
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает долговечную коррозионную стойкость
• Покрытие: оцинкование по методу Сендзимира - равномерный слой цинка, устойчивый к механическим повреждениям
• Цвет: серый - совпадает с цветом лотков серии S5 Combitech

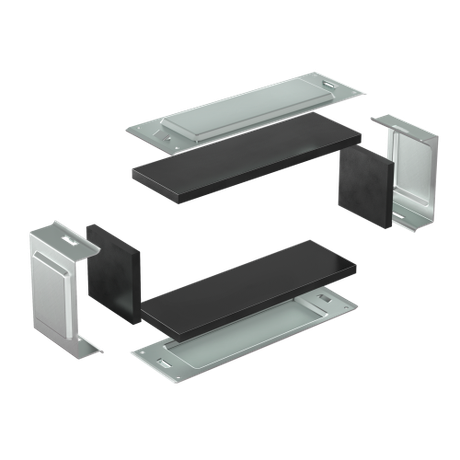

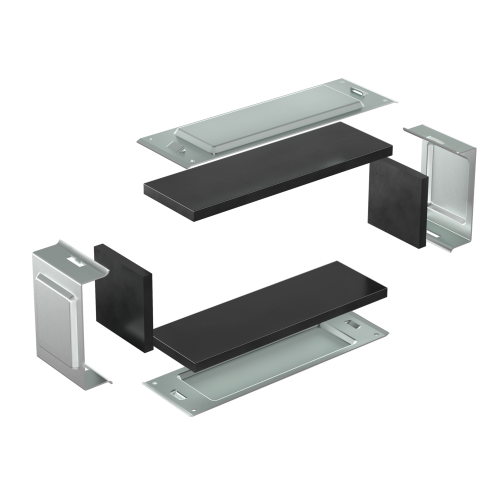

• В составе: две боковые металлические пластины, две пластины основания, четыре уплотнителя из EPDM
• Защита: IP44 - защита от твердых частиц >1 мм и брызг воды со всех направлений

Совместимость и монтаж

Комплект совместим исключительно с неперфорированными лотками серии S5 Combitech высотой 100 мм и шириной 600 мм. Устанавливается на каждом стыке между двумя секциями лотка - как по боковым стенкам, так и по нижней плоскости. Для монтажа достаточно закрепить металлические пластины саморезами или болтами через отверстия в лотке; резиновые уплотнители EPDM автоматически зажимаются между пластинами и поверхностью лотка, образуя герметичный контакт. Не требует специальных инструментов - работает с обычными отвертками и гаечными ключами.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP44 согласно ГОСТ 14254. Материалы не выделяют токсичных веществ при нагреве, уплотнители EPDM устойчивы к старению и химическим средам, встречающимся в промышленной среде. Применимо в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Обеспечивает надежную герметизацию без необходимости замены всего лотка
• Оцинкованная сталь по методу Сендзимира сохраняет целостность покрытия даже после резки или сверления
• Резины EPDM не теряют эластичность при температурах от -40C до +85C
• Не требует периодического обслуживания - служит весь срок эксплуатации лотка
• Совместим с существующей системой лотков S5 Combitech - легко интегрируется в уже смонтированные трассы

Ограничения применения

• Не предназначена для перфорированных лотков - не обеспечит герметичность из-за наличия отверстий
• Не подходит для лотков другой высоты - например, 150 мм или 200 мм
• Не рекомендуется для постоянного погружения в воду - IP44 не гарантирует защиту от длительного контакта с жидкостью
• Не применяется в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Запечатывание стыков лотков на участках технологических линий с мойкой оборудования
• Защита кабельных трасс в холодильных камерах, где возможна конденсация влаги
• Монтаж в наружных распределительных пунктах, подвергающихся осадкам
• Соединение секций в производственных цехах с высоким уровнем пыли - металлургия, деревообработка, пищевые производства

Практические советы

• Перед установкой проверьте, что торец лотка ровный - неровности снижают эффективность уплотнения
• Не используйте силу при затяжке крепежа - переусердствовать можно, деформируя уплотнители
• При замене уплотнителей заказывайте оригинальные детали от DKC - сторонние аналоги могут не обеспечивать нужный уровень герметичности
• Для длинных трасс с несколькими стыками - всегда используйте комплект на каждом соединении, даже если кажется, что один из них “не виден”
• Учитывайте посадочные размеры: этот комплект sip01060 рассчитан именно на лотки 600x100 мм - другие размеры не подходят
