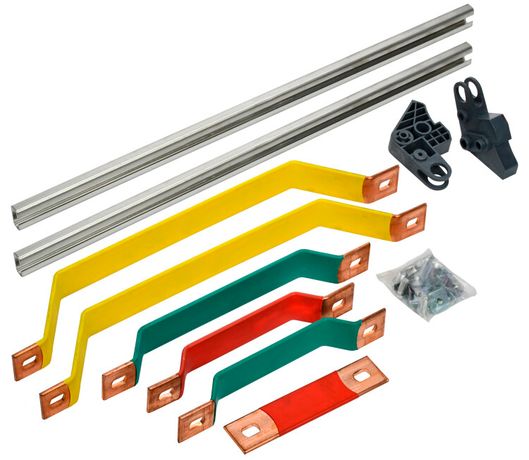

Комплект для сборки реверсивной схемы КТИ KARAT 630А 690В AC IEK (ИЭК) KKT70D-630-MB

Комплект для сбора реверсивной схемы КТИ (630А) от IEK предназначен для безопасного переключения направления движения электродвигателя за счёт механической блокировки двух контакторов, предотвращая их одновременное включение. Артикул kkt70d-630-mb рассчитан на работу с контактными аппаратами КТИ до 630 А и применяется в системах управления промышленным оборудованием.

Назначение и область применения

Комплект для сбора реверсивной схемы КТИ (630А) обеспечивает механическую взаимоблокировку между двумя контакторами, чтобы они не могли включиться одновременно. Это необходимо для защиты цепи от короткого замыкания при изменении направления вращения двигателя. Применяется в системах управления насосами, вентиляторами, конвейерами, лифтами и другим оборудованием, где требуется реверсивная работа.

Технические характеристики

• Номинальный ток: 630 А - выдерживает высокие нагрузки, подходящий для мощных двигателей;
• Номинальное напряжение: 690 В - совместим с сетями переменного тока до 690 В;
• Количество полюсов: 3 - работает в трёхфазных цепях;
• Тип контакта: гнездо (мама) - соединяется с соответствующими штыревыми выводами контакторов КТИ;
• Тип напряжения: переменный ток - не постоянный ток;
• Способ монтажа: винтовой - фиксируется болтами на DIN-рейке или платформе;
• Срок службы: 10 лет - долговечная конструкция при условии соблюдения режимов работы;
• Тип компонента: прочее - набор деталей для сборки, а не готовый автоматический выключатель.

Совместимость и монтаж

Комплект для сбора реверсивной схемы КТИ (630А) совместим только с контактными аппаратами серии КТИ от IEK. Установка выполняется путём закрепления механизма блокировки и шин на раме контакторов с помощью входящих в комплект метизов. Направляющие обеспечивают точное положение элементов при сборке. Монтаж требует отключения питания и проверки правильности расположения всех частей перед первым запуском. Подключение проводов осуществляется через винтовые зажимы - затяжка должна быть равномерной, без избыточного усилия.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50030.4.1–2018 (МЭК 60947-4-1) для низковольтных коммутационных устройств. Механическая блокировка гарантирует выполнение принципа “не допускается одновременное включение”, что снижает риск аварийных ситуаций. Сертифицирован для использования в промышленных условиях согласно нормам безопасности электроустановок.

Преимущества

• Устраняет необходимость в сложной электронной блокировке - надёжнее и проще в обслуживании;
• Все компоненты (шины, блокиратор, направляющие, метизы) уже собраны в одном комплекте - экономит время на сборку;
• Работает без внешнего питания - полностью механический принцип действия повышает отказоустойчивость;
• Подтверждённый срок службы 10 лет - минимизирует потребность в заменах.

Ограничения применения

• Не для постоянного тока - только для переменного тока до 690 В;
• Совместим только с контактными аппаратами КТИ; использование с другими сериями невозможно;
• Не предназначен для установки вне щита - требует герметичной среды или корпуса IP54 и выше;
• Запрещено применять при температуре ниже –25 C и выше +60 C - возможна потеря упругости материалов блокирующего механизма.

Примеры использования

• Станки с ЧПУ - переключение направления подачи инструмента;
• Лебёдки и подъёмники - управление движением вверх/вниз;
• Конвейеры с обратным ходом - регулирование потока материала;
• Вентиляционные системы с реверсом воздушного потока.

Практические советы

• Перед монтажом проверьте соответствие модели контактора - только КТИ с номиналом 630 А;
• Обязательно используйте все элементы комплекта: пропущенная направляющая может вызвать некорректную блокировку;
• После сборки проведите тестовое включение без нагрузки - убедитесь, что один контактор физически не может включиться при активном втором;
• Проверяйте состояние винтовых соединений каждые 6 месяцев - особенно в вибрационных средах;
• Не модифицируйте блокировочные элементы - любые изменения нарушают гарантированную безопасность.
