Комплект для соединения шкафов OptiBox M | 306595 КЭАЗ

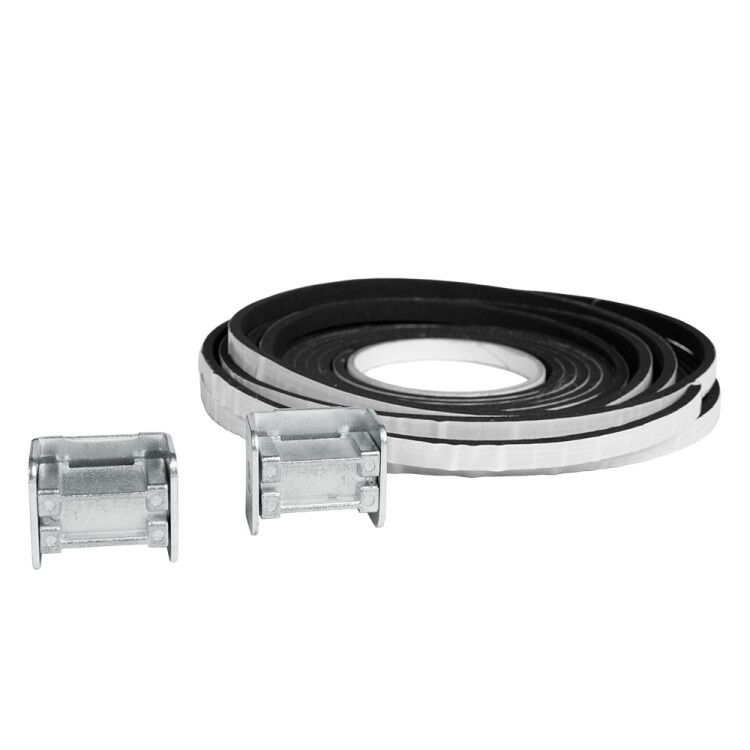

Комплект для соединения шкафов OptiBox M КЭАЗ - это установочный элемент, предназначенный для надёжной механической связи двух шкафов серии OptiBox M между собой. Применяется при сборке длинных рядов оборудования в промышленных системах автоматизации, где важна жесткость и точная геометрия каркаса.

Назначение и область применения

Комплект для соединения шкафов OptiBox M КЭАЗ используется для создания единых, устойчивых конструкций из нескольких корпусов OptiBox M. Особенно актуален при монтаже длинных линий управления, распределительных щитов или комплексных решений на производствах, где требуется минимизация люфтов и деформаций между соседними шкафами.

Технические характеристики

• Тип изделия: Установочный комплект
• Исполнение: Соединительный, нижний - обеспечивает связь по базовой плите шкафа
• Материал: Сталь - гарантирует прочность и долговечность при нагрузках
• Цвет: Естественный - без покрытия, соответствует внешнему виду основного каркаса OptiBox M
• Размеры совмещаемых шкафов: Ширина 1200 мм, Высота 2200 мм, Глубина 800 мм

Совместимость и монтаж

Комплект предназначен исключительно для шкафов серии OptiBox M КЭАЗ. Подходит для соединения двух одинаковых моделей по нижней раме. Монтировать необходимо после окончательной установки каждого шкафа на фундаментную плиту. Для соединения используются болты и крепёж, входящие в состав комплекта - дополнительно закупать детали не требуется.

Перед сборкой проверьте совпадение отверстий на нижних планках обоих шкафов. Отклонение более чем +-1 мм требует предварительной выверки положения шкафов.

Преимущества

• Обеспечивает жёсткую механическую связь без необходимости сварки
• Не изменяет внутреннюю геометрию шкафов - сохраняются зазоры для проводки и обслуживания
• Поддерживает уровень защиты IP54 всей системы за счёт герметичности соединения
• Совместим с другими аксессуарами OptiBox M - легко масштабируется до многокомпонентных систем

Ограничения применения

• Не применяется для вертикального соединения шкафов друг на друга - только боковое, горизонтальное
• Не рекомендован для использования вне помещений без дополнительной защиты от осадков и коррозии
• Не заменяет антивибрационные опоры - при наличии значительных вибраций требуется параллельная установка демпферов
• Не подходит для шкафов других серий или конкурентных брендов - даже при совпадении габаритов

Примеры использования

• Линии управления технологическими участками на пищевых заводах
• Щитовые помещения на транспорте - метрополитены, железные дороги
• Автоматизированные цеха с несколькими смежными контроллерами и частотниками
• Распределительные пункты в крупных объектах ЖКХ и энергообеспечения

Практические советы

• Перед монтажом обязательно проведите контроль уровня поверхности, на которой установлены шкафы - перепад более 2° снижает эффективность соединения
• Затягивайте болты равномерно, чередуя расположение - так избежите перекоса конструкции
• Если система будет работать в условиях повышенной запылённости, периодически проверяйте состояние контактных поверхностей - сталь не имеет антикоррозийного покрытия
• Для удобства сервисного обслуживания оставляйте минимальный доступный проход ≥600 мм между соединённым блоком и стеной
