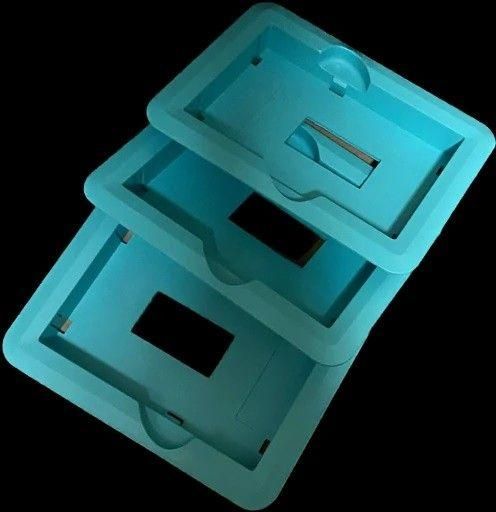

Монтажная рама STV900 для выносного монтажа Systeme Electric SEOP-1102

Комплект для выносного монтажа панели STV900 от Systeme Electric - это готовый кронштейн для установки панели управления преобразователями частоты серии SystemeVar на дверцу шкафа, обеспечивая удобный доступ к интерфейсу без необходимости открывать корпус. Артикул seop-1102 совместим с моделями STV600, STV900 и STV900H.

Назначение и область применения

Комплект для выносного монтажа панели STV900 предназначен для перемещения LCD/LED-панели управления преобразователя частоты с внутренней стороны силового шкафа на его дверцу. Это позволяет оператору контролировать работу оборудования, менять параметры и просматривать состояние системы, не открывая шкаф - повышает безопасность и скорость обслуживания. Применяется в системах автоматизации с преобразователями частоты Series SystemeVar, особенно там, где требуется частый доступ к панели: на конвейерах, насосных станциях, вентиляционных установках и других промышленных объектах.

Технические характеристики

• Тип изделия: комплект монтажный
• Монтажное отверстие: 82×115 мм
• Совместимо с: STV600, STV900, STV900H (серии SystemeVar, класс защиты IP20)
• Производитель: Systeme Electric (бренд SE)
• Артикул: seop-1102

Совместимость и монтаж

Комплект для выносного монтажа панели STV900 устанавливается на дверцу шкафа вместо стандартной панельной рамки. Для монтажа необходимо:

• Вырезать в дверце шкафа прямоугольное отверстие размером 82×115 мм;
• Закрепить кронштейн с помощью болтов через предварительно подготовленные отверстия в дверце;
• Подключить кабель от основного преобразователя частоты (STV600/STV900) к разъёму на задней стороне панели - длина кабеля должна соответствовать расстоянию до шкафа.

Не используйте комплект для панелей других серий - фиксация и расположение контактов отличаются. Убедитесь, что толщина дверцы шкафа позволяет надёжно закрепить кронштейн.

Преимущества

• Устраняет необходимость открывать шкаф для работы с панелью - снижает риск поражения током и загрязнения внутренних компонентов.
• Изготовлен из прочного металла - обеспечивает жесткую фиксацию панели даже при вибрациях.
• Совпадает с оригинальным габаритом панели STV900 - не требует доработок при замене.
• Экономит время на настройку и диагностику - панель всегда доступна.

Ограничения применения

• Не подходит для преобразователей частоты вне серии SystemeVar (например, STV400, STV1200 или продукты других брендов).
• Не предназначена для установки во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность.
• Требует наличия свободного места перед дверцей шкафа - панель не может быть установлена в плотно забитых помещениях.
• Не рекомендуется использовать при температуре выше +50 C - возможна деформация пластиковых элементов панели.

Примеры использования

• На пищевом конвейере: панель вынесена на внешнюю дверцу для быстрого переключения скорости без остановки линии.
• В системе водоснабжения: оператор регулирует давление насоса через вынесенную панель, находясь рядом с щитовой.
• На участке механической обработки: панель STV900 с кронштейном seop-1102 позволяет изменять режимы работы станка без доступа внутрь шкафа.

Практические советы

• Перед монтажом проверьте, чтобы кабель между преобразователем и панелью был достаточной длины - минимум 1,5 метра.
• При сверлении отверстия 82×115 мм используйте шаблон - точность важна для правильной посадки панели.
• Не затягивайте крепёж слишком сильно - это может повредить резьбу в тонкой дверце шкафа.
• Если используется несколько комплектов seop-1102 в одном помещении - пометьте каждый кронштейн, чтобы избежать путаницы при обслуживании.
