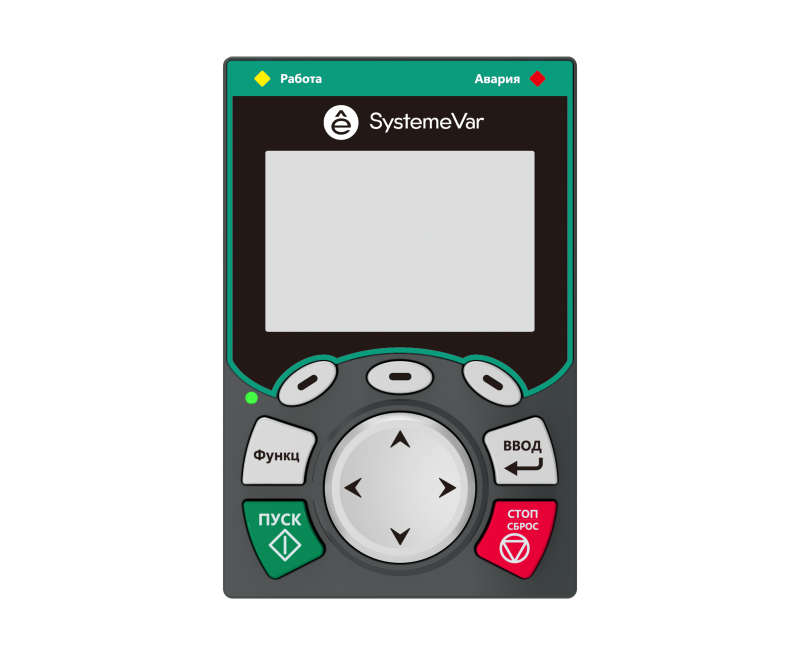

Панель управления STV900 SystemeVar LCD Systeme Electric SEOP-1204

Легкая LCD панель управления STV900 от Systeme Electric - это интерфейс для контроля и настройки преобразователей частоты серии SystemeVar. Артикул seop-1204 входит в комплект поставки моделей STV900***N4 и STV900***Y6, обеспечивая удобную локальную работу с оборудованием без необходимости подключения к внешней системе.

Назначение и область применения

Panель управления STV900 предназначена для ручного управления и настройки преобразователей частоты системы SystemeVar. Она позволяет запускать и останавливать оборудование, изменять рабочие параметры, просматривать текущие значения напряжения, тока, частоты и других показателей. Удобна там, где нужен быстрый доступ к управлению - например, на станках, насосных станциях, конвейерах и вентиляционных установках. Панель работает автономно, даже когда основной контроллер выключен.

Технические характеристики

• Тип: LCD панель управления
• Совместима с: преобразователями частоты Series SystemeVar (STV900***N4, STV900***Y6)
• Габариты: 109,3 × 71,3 × 19,3 мм (высота до 28,5 мм с учетом кнопок)
• Интерфейс связи: Ethernet RJ-45 (экранованный кабель, рекомендованная длина - до 3 м)
• Автономные часы: поддерживаются, требуют батарейку CR2032 (не включена в комплект)
• Поддержка копирования параметров: да (3 сохранённых профиля настроек)
• Степень защиты: IP55 (защита от пыли и струй воды)

Совместимость и монтаж

Панель STV900 совместима исключительно с преобразователями частоты серии SystemeVar, указанными в комплектации. Для подключения используется стандартный экранированный LAN-кабель с разъемом RJ-45 - не используйте обычные сетевые кабели без экрана, чтобы избежать помех.

Монтаж осуществляется на дверцу шкафа двумя способами:

• С помощью двух винтов M3×10 (уже в комплекте)
• С помощью дополнительного кронштейна SEOP-1102 (заказывается отдельно)

Убедитесь, что расстояние между панелью и преобразователем не превышает 3 метра - при большей длине возможны сбои связи.

Безопасность и стандарты

Панель имеет степень защиты IP55 - защищена от попадания пыли и водяных струй, что делает её пригодной для использования в условиях цехов, на открытых площадках или в помещениях с повышенной влажностью. Соответствует требованиям безопасности для промышленного оборудования класса IEC 61131-2.

Преимущества

• Встроенная возможность копирования параметров - легко перенести настройки с одного преобразователя на другой
• Экран с подсветкой и четкий интерфейс - видимость в любых условиях освещения
• IP55 - надежная защита от окружающей среды без дополнительного корпуса
• Автономные часы позволяют фиксировать время событий и журналы работ
• Простой монтаж - не нужны сложные инструменты или адаптеры

Ограничения применения

• Не поддерживается работа с другими сериями преобразователей - только SystemeVar STV900
• CR2032 для часов не входит в комплект - необходимо докупить отдельно, если требуется временная метка
• Максимальная длина кабеля - 3 м; удлинение может вызвать потерю сигнала
• Не является полноценным HMI-интерфейсом - не поддерживает графические сценарии, диаграммы или удаленный доступ через сеть

Примеры использования

• На станке ЧПУ - быстрая остановка и проверка частоты вращения без входа в программу
• На насосной станции - регулирование давления в режиме реального времени
• На конвейере - переключение скорости движения при смене продукта
• В вентиляционном шкафу - настройка оборотов в зависимости от температуры

Практические советы

• Перед первым использованием установите батарейку CR2032 - иначе часы будут сбрасываться при отключении питания
• При замене панели всегда копируйте параметры с предыдущего устройства - это экономит время на настройку
• Используйте только экранированный кабель - обычная витая пара вызывает помехи и сбои связи
• При монтаже на дверцу убедитесь, что винты M3×10 затянуты равномерно - перекос может повредить корпус
• Артикул seop-1204 - это именно панель. Если вам нужен кронштейн - заказывайте SEOP-1102 отдельно
