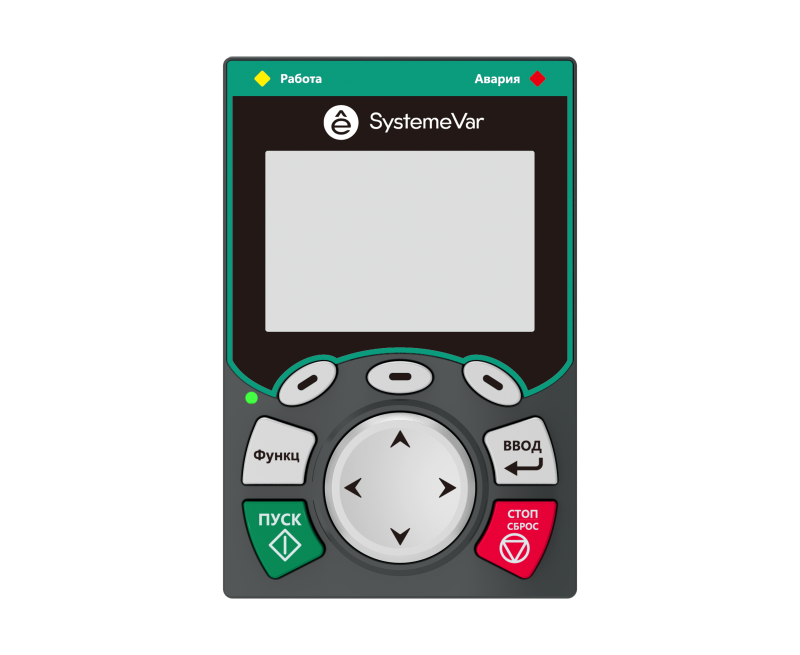

Панель управления STV600 LCD Systeme Electric SEOP-1205

Легкая и удобная LCD панель управления STV600 от Systeme Electric - устройство для контроля и настройки преобразователей частоты серии SystemeVar. Артикул seop-1205 не входит в базовый комплект ПЧ, но необходим для полноценного взаимодействия с оборудованием в режиме операторского управления.

Назначение и область применения

LCD панель управления STV600 предназначена для удалённого управления и диагностики преобразователей частоты SystemeVar. Она позволяет запускать и останавливать оборудование, изменять рабочие параметры, просматривать текущие значения напряжения, тока, частоты и температуры. Удобна там, где необходимо часто менять настройки или следить за работой ПЧ без доступа к компьютеру - например, на станках, насосных станциях, конвейерах и системах вентиляции.

Технические характеристики

• Тип устройства: LCD панель управления
• Совместима с: преобразователями частоты серии SystemeVar
• Габариты (Д×Ш×В): 109,3 × 71,3 × 19,3 (28,5) мм - высота указана с учётом выступающих кнопок
• Поддержка часов реального времени (RTC): требует установки батарейки CR2032 (не входит в комплект)
• Функция копирования параметров: сохраняет до трёх профилей настроек ПЧ
• Интерфейс подключения: Ethernet RJ-45 (экраненный LAN-кабель)
• Рекомендованная длина кабеля: около 3 метров
• Монтаж: фиксация через два винта M3x10 (в комплекте) или кронштейн SEOP-1102 (заказывается отдельно)

Совместимость и монтаж

Panель управления STV600 совместима исключительно с преобразователями частоты системы SystemeVar. Для подключения используется стандартный экранированный сетевой кабель с разъёмом RJ-45 - обычный патч-корд из офисной сети не подойдёт. Кабель должен быть качественным, с экраном, чтобы минимизировать помехи от силовой части оборудования. Максимальную надёжность обеспечивает длина до 3 м; при более длинных участках возможны сбои связи.

Установка на дверцу шкафа выполняется двумя винтами M3x10, которые уже есть в упаковке. Альтернативно - кронштейн SEOP-1102, позволяющий смонтировать панель на стену или раму. Обязательно проверьте, что место установки не перегревается и не подвергается механическому воздействию.

Безопасность и стандарты

Не имеет сертификатов взрывозащиты, не предназначен для использования во взрывоопасных зонах. Работает в условиях нормальной промышленной среды - без постоянного попадания воды, масла или металлической стружки. Температурный диапазон эксплуатации не указан производителем - рекомендуется соблюдать условия, аналогичные для преобразователей SystemeVar (обычно +5…+50 C).

Преимущества

• Простое управление без ПК - все основные команды доступны через кнопки и экран
• Копирование параметров между тремя профилями экономит время при смене задач
• Экран с подсветкой хорошо виден даже при слабом освещении
• Стандартный интерфейс RJ-45 упрощает замену кабеля и снижает риск повреждений
• Компактные габариты позволяют установить панель даже в ограниченном пространстве

Ограничения применения

• Не работает без внешнего источника питания - питание получает от преобразователя частоты, к которому подключена
• Часы реального времени требуют самостоятельной установки батарейки CR2032 - без неё время сбрасывается после отключения питания
• Не поддерживает протоколы Modbus, Profibus или другие промышленные шины - только Ethernet через специальный интерфейс ПЧ
• Не предназначена для установки вне шкафа - не имеет защиты выше IP54
• Не совместима с другими сериями ПЧ, кроме SystemeVar

Примеры использования

• На линии производства: быстрая смена режимов работы для разных типов изделий
• В системе водоснабжения: регулировка давления и контроль нагрузки насоса
• На конвейере: запуск/остановка по сигналу оператора без доступа к центральному щиту
• В сервисных службах: диагностика и настройка ПЧ на месте без ноутбука

Практические советы

• Перед первым использованием обязательно установите батарейку CR2032 - иначе часы будут сбрасываться каждый раз при отключении питания
• Используйте только экранированный LAN-кабель - обычная витая пара вызывает помехи и сбои связи
• Если панель будет часто перемещаться между несколькими ПЧ, используйте функцию копирования параметров - это сэкономит минуты на настройке
• При монтаже на дверцу шкафа убедитесь, что кабель не пережимается при открывании/закрывании
• Запомните артикул seop-1205 - эта модель не является универсальной и не заменяется другими панелями без изменения программного обеспечения ПЧ
