Панель управления LED STV320 SystemeVar Systeme Electric SEOP-1202

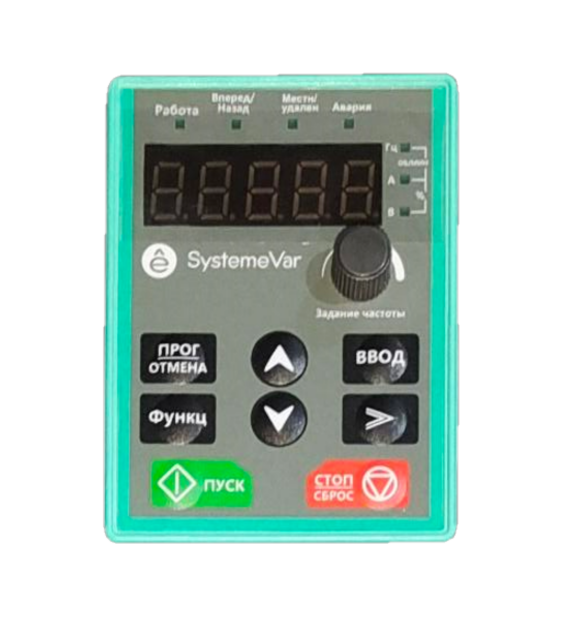

LED панель управления STV320 от Systeme Electric - это интерфейс для работы с преобразователями частоты серии SystemeVar. Устанавливается внутри шкафа управления, обеспечивает контроль запуска, остановки, настройку параметров и отображение состояния оборудования. Артикул seop-1202 входит в комплект поставки преобразователей мощностью от 4 кВт.

Назначение и область применения

LED панель управления STV320 предназначена для взаимодействия с преобразователями частоты SystemeVar. Она позволяет управлять работой устройства: запускать, останавливать, изменять параметры и наблюдать за текущими значениями (частота, ток, напряжение, состояние защиты). Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, станках с ЧПУ. Панель не является самостоятельным устройством - она работает исключительно в паре с совместимым преобразователем частоты.

Технические характеристики

• Тип: LED-панель управления
• Совместима с: преобразователями частоты SystemeVar, модели STV320***N4 (3 фазы, 400 В)
• Габариты: 56 × 17(30,6) × 7 мм (длина × ширина × высота; ширина указана с выступающей частью кнопок)
• Подключение: Ethernet (RJ-45), экранированный кабель
• Максимальная длина кабеля: рекомендуется до 3 метров
• Функция копирования параметров: да (хранится один набор настроек)
• Крепление: через два винта M3×10 или кронштейн SEOP-1103

Совместимость и монтаж

LED панель управления STV320 совместима только с преобразователями частоты SystemeVar серии STV320***N4. Для установки панели на дверцу шкафа используйте два винта M3×10 (входят в комплект) либо специальный кронштейн SEOP-1103 - он обеспечивает более надёжную фиксацию и удобство обслуживания. Кабель подключения - экранированный Ethernet (RJ-45), длина не должна превышать 3 м, чтобы избежать помех и потерь сигнала. Не применяйте неэкранированные кабели - это может вызвать сбои в работе.

Преимущества

• Простой интерфейс: светодиодная индикация и кнопки позволяют работать даже в условиях слабого освещения
• Копирование параметров: легко перенести настройки с одного преобразователя на другой - снижает время наладки
• Интегрированное решение: панель проектировалась как единый модуль с преобразователем - гарантирует стабильную работу
• Минимальные габариты: компактный корпус легко помещается в ограниченном пространстве шкафа

Ограничения применения

• Не используется самостоятельно - требует подключения к совместимому преобразователю частоты SystemeVar
• Не рассчитана на внешнюю установку - не имеет защиты от воды и пыли выше IP20
• Не поддерживает многопользовательский доступ или удалённое управление через сеть
• Длина кабеля ограничена 3 м - при необходимости удлинения требуется согласование с производителем
• Не совместима с другими сериями преобразователей, включая старые версии SystemeVar

Примеры использования

• На конвейере: панель позволяет оператору запускать/останавливать ленту и менять скорость без доступа к основному шкафу
• В системе водоснабжения: быстрая проверка давления и частоты насоса через LED-индикацию
• При замене неисправного преобразователя: копирование параметров с рабочего устройства на новое через панель STV320
• В цехах с высоким уровнем шума: визуальная индикация вместо звуковой сигнализации

Практические советы

• Перед первым запуском убедитесь, что кабель RJ-45 плотно вставлен - плохой контакт часто вызывает ошибки “No Communication”
• При использовании кронштейна SEOP-1103 оставьте свободный доступ к кнопкам - они не должны задевать дверцу шкафа
• Не затягивайте винты M3×10 слишком сильно - пластик корпуса может треснуть
• Если панель не реагирует на команды - проверьте питание преобразователя, а не саму панель: она получает энергию через сигнал
• Запишите текущие параметры перед копированием - функция перезаписывает существующий набор
