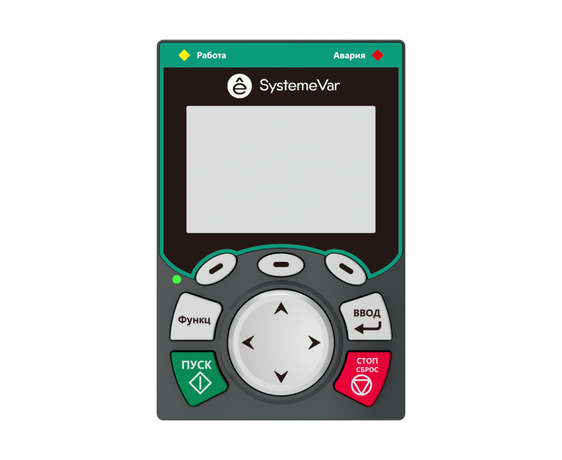

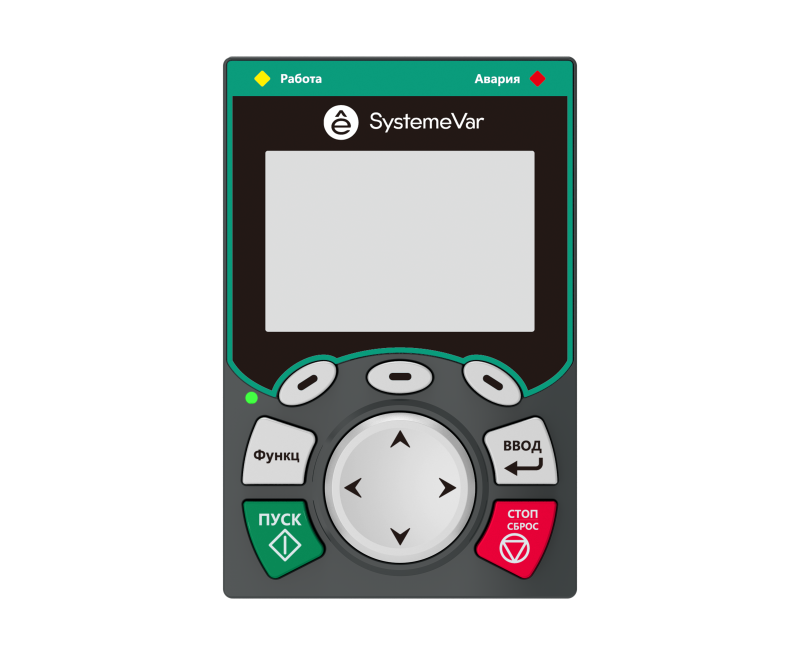

Панель управления STV900H (LCD) для крана/подъемника Systeme Electric SEOP-1216

Панель управления LCD STV900H (Кран/Подъемник) от Systeme Electric - это интерфейс для контроля и настройки преобразователей частоты серии SystemeVar. Устанавливается отдельно от основного устройства, обеспечивая удобную локальную работу с оборудованием на кранах, подъемниках и других промышленных системах. Артикул seop-1216.

Назначение и область применения

Панель управления LCD STV900H предназначена для взаимодействия с преобразователями частоты SystemeVar. Она позволяет запускать и останавливать оборудование, изменять рабочие параметры, просматривать текущие значения напряжения, тока, частоты и другие данные состояния. Применяется там, где нужен доступ к управлению ПЧ из удалённого места - например, на дверце силового шкафа у крана, элеватора, конвейера или насосной установки. Не используется как самостоятельное устройство - работает исключительно в связке с совместимыми преобразователями.

Технические характеристики

• Тип экрана: ЖК-дисплей с графическим отображением
• Размеры (Д×Ш×В): 109,3 × 71,3 × 19,3 мм (до 28,5 мм с учётом выступающих элементов)
• Интерфейс связи: Ethernet (RJ-45), через экранированный LAN-кабель
• Рекомендуемая длина кабеля: до 3 метров
• Встроенные часы реального времени (RTC) - требуют замены батарейки CR2032 (не входит в комплект)
• Поддержка трёх сохраняемых наборов параметров ПЧ
• Метод крепления: два винта M3x10 (в комплекте) или кронштейн SEOP-1102 (заказывается отдельно)

Совместимость и монтаж

Панель STV900H совместима только с преобразователями частоты серии SystemeVar. Не подключается к моделям STV900***N4H (3Ф 400В) и STV900***Y6H (3Ф 690В) - они уже имеют встроенный интерфейс. Для подключения используйте экранированный Ethernet-кабель с разъёмом RJ-45. Кабель должен быть качественным, с медными жилами и экраном - это снижает помехи в промышленной среде. Максимальная длина - 3 м; при большей длине возможны сбои связи. Для фиксации на дверце шкафа применяйте винты M3x10 (уже есть в комплекте) или кронштейн SEOP-1102. Батарейка CR2032 для часов не входит в комплект - её необходимо приобрести отдельно, если требуется сохранение времени после отключения питания.

Преимущества

• Удобный графический интерфейс - все параметры видны сразу, без необходимости подключения к компьютеру
• Функция копирования параметров - позволяет быстро перенести настройки между несколькими одинаковыми ПЧ
• Гибкая система крепления - можно выбрать между винтовым монтажом или кронштейном
• Стандартный Ethernet-интерфейс - легко интегрируется в существующую проводку
• Автономные часы - позволяют записывать временные метки событий даже при отключенном питании ПЧ

Ограничения применения

• Не работает самостоятельно - требует подключения к совместимому преобразователю частоты Series SystemeVar
• Не поддерживается с моделями STV900***N4H и STV900***Y6H - эти версии имеют встроенный интерфейс
• Батарейка CR2032 не входит в комплект - без неё часы не будут работать при отключении питания
• Длина кабеля не должна превышать 3 м - более длинные соединения могут вызвать потерю сигнала
• Не защищена от внешних воздействий - не предназначена для установки вне шкафа или в условиях повышенной влажности, пыли, температурных колебаний

Примеры использования

• На кране - панель смонтирована на дверце шкафа управления, оператор визуально контролирует скорость подъёма и момент нагрузки
• На конвейере - быстрый переключение между тремя заранее заданными режимами работы
• На насосной станции - настройка давления и частоты вращения без доступа к центральному пульту
• В сервисных работах - копирование профиля с одного ПЧ на другой, чтобы сэкономить время на настройку

Практические советы

• Перед первым использованием обязательно установите батарейку CR2032 - иначе часы сбросятся при каждом отключении питания
• Используйте только экранированный LAN-кабель - обычный сетевой кабель может вызвать помехи и сбои связи
• При монтаже на дверцу проверьте, что винты M3x10 плотно затянуты - вибрация оборудования может ослабить крепление
• Если планируете часто менять местоположение панели - лучше купить кронштейн SEOP-1102: он упрощает демонтаж и перемещение
• При копировании параметров убедитесь, что целевой ПЧ имеет ту же модель и версию прошивки - иначе настройки могут не примениться
