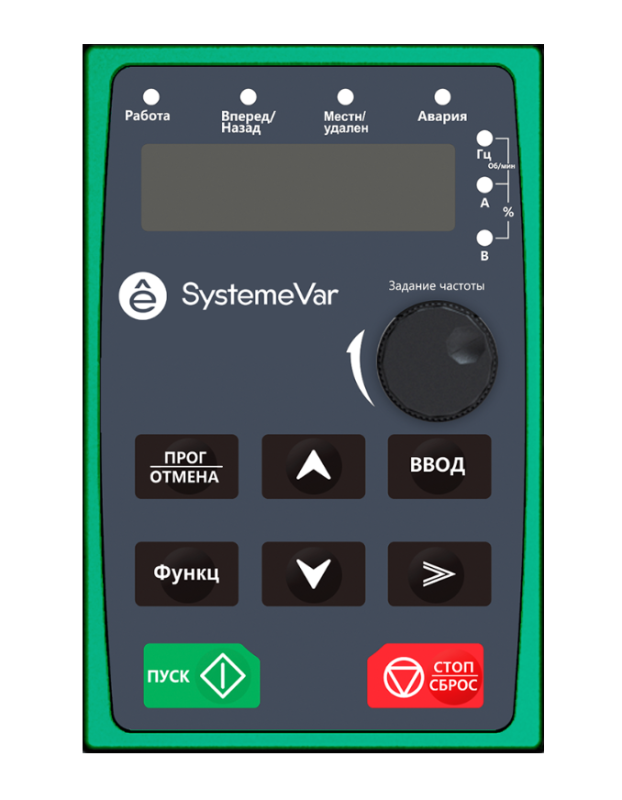

Панель управления LED STV600 SystemeVar Systeme Electric SEOP-1203

Панель управления LED STV600 от Systeme Electric - это интерфейс для контроля и настройки преобразователей частоты серии SystemeVar. Устанавливается на дверцу шкафа, обеспечивает доступ к управлению, параметрам и диагностике оборудования. Артикул seop-1203 входит в комплект поставки STV600***N4 (3Ф 400В).

Назначение и область применения

Панель управления LED STV600 предназначена для взаимодействия с преобразователями частоты SystemeVar. Она позволяет запускать и останавливать оборудование, изменять рабочие параметры, просматривать текущие значения напряжения, тока, частоты и состояние ошибок. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, станках с ЧПУ.

Технические характеристики

• Тип: панель оператора для преобразователей частоты
• Габариты: 109,3 × 71,3 × 18 (37,1) мм - высота указана с учётом выступающих элементов
• Подключение: Ethernet (RJ-45), через экранированный LAN-кабель
• Рекомендуемая длина кабеля: до 3 метров
• Функция копирования параметров: поддерживается один набор параметров ПЧ
• Совместима с моделями STV600***N4 (3 фазы, 400 В)

Совместимость и монтаж

Панель управления LED STV600 совместима исключительно с преобразователями частоты системы SystemeVar, серий STV600. Для установки на дверцу шкафа используются два винта M3×10 - они входят в комплект. Альтернативно можно применить кронштейн SEOP-1102 (заказывается отдельно). Кабель подключения - только экранированный Ethernet с разъёмом RJ-45. Недопустимо использование неэкранированных кабелей - это вызывает помехи и сбои связи.

Преимущества

• Простой интерфейс с LED-индикацией - видна основная информация даже при слабом освещении
• Встроенная функция копирования параметров ускоряет настройку нескольких однотипных устройств
• Минимальные габариты позволяют устанавливать панель в ограниченном пространстве
• Стандартный Ethernet-интерфейс - удобство подключения и диагностики

Ограничения применения

• Не работает с другими сериями преобразователей, кроме SystemeVar STV600
• Максимальная длина кабеля - 3 м; при большей длине возможны потери сигнала
• Не имеет собственного питания - питание получает от преобразователя частоты
• Не защищена от попадания воды или пыли - устанавливается только внутри закрытых шкафов

Примеры использования

• На конвейере в пищевой промышленности - для регулировки скорости движения ленты
• В системе вентиляции - для изменения оборотов вентилятора в зависимости от температуры
• На насосной станции - для плавного пуска и защиты от перегрузок
• При замене старой панели на аналогичную модель - благодаря функции копирования параметров не требуется заново настраивать весь ПЧ

Практические советы

• Перед монтажом проверьте, что кабель RJ-45 - именно экранированный, с металлической оплёткой
• Избегайте прокладки кабеля рядом с силовыми проводами - это снижает риск помех
• Если панель будет часто использоваться, используйте кронштейн SEOP-1102 - он обеспечивает более надёжное крепление и удобный угол обзора
• При копировании параметров убедитесь, что целевой ПЧ находится в состоянии останова - иначе процесс может завершиться с ошибкой
• Запомните артикул seop-1203 - это единственный официальный номер для заказа этой модели
