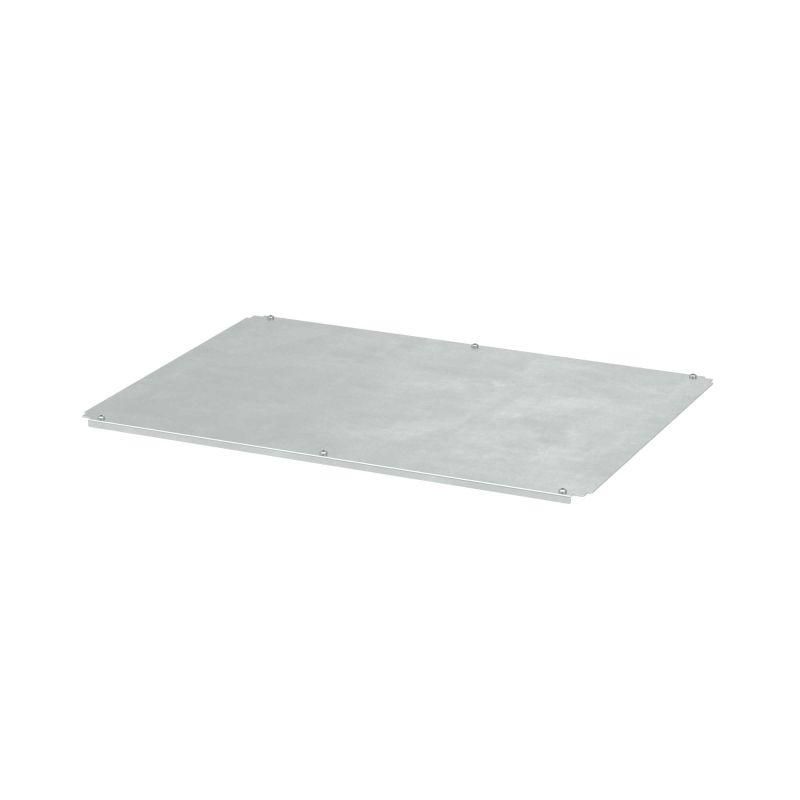

Комплект донных пластин 1-секционных ШхГ 1200x800 мм | R5N1BP128 DKC ДКС

Комплект донных пластин 1-секционных ШхГ 1200x800 мм от DKC (ДКС), артикул r5n1bp128, предназначен для герметичного ввода кабелей в шкафы серии RAM block. Изготовлен из оцинкованной стали, обеспечивает защиту IP65 и используется там, где важна надёжная изоляция от пыли и влаги.

Назначение и область применения

Донные пластины применяются для закрытия нижней части шкафов управления, чтобы исключить попадание пыли, влаги и посторонних предметов внутрь корпуса через кабельные вводы. Подходят для установки на шкафы серии RAM block производства DKC. Часто используются в промышленных условиях: на заводах, в цехах с высокой запылённостью, рядом с оборудованием, работающим во влажной среде.

Технические характеристики

• Размеры: 1200 × 800 мм - соответствуют габаритам односекционных шкафов CQE N;
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчив к коррозии и механическим повреждениям;
• Исполнение: приборная полка - позволяет использовать поверхность для монтажа оборудования или фиксации кабельных трасс;
• Цвет: натуральный цвет нержавеющей стали - не требует покраски, сохраняет внешний вид при эксплуатации;
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления;
• Уплотнение: резиновый уплотнитель по всему периметру - гарантирует герметичность при монтаже на раму шкафа.

Совместимость и монтаж

Комплект донных пластин 1-секционных ШхГ 1200x800 мм совместим только со шкафами серии RAM block от DKC, имеющими соответствующую рамную конструкцию. Монтаж осуществляется путём крепления к нижнему профилю шкафа с помощью болтов или самонарезающих винтов. Перед установкой необходимо проверить соответствие отверстий под кабели и наличие уплотнителей - они уже установлены производителем. Не допускается использование с другими сериями шкафов без адаптации.

Безопасность и стандарты

Выполнены в соответствии с требованиями к степени защиты IP65 согласно ГОСТ 14254. Соответствуют нормам безопасности для электрооборудования в промышленных помещениях. Материал не выделяет токсичных веществ при нагреве и не поддерживает горение.

Преимущества

• Высокая прочность материала - выдерживают нагрузки от тяжёлых кабельных пучков;
• Автоматическая герметизация благодаря встроенному уплотнителю - не требуется дополнительная прокладка;
• Не требуют обслуживания - не нуждаются в смазке или регулярной замене уплотнений;
• Экономят время монтажа - готовые элементы вместо сборки из отдельных деталей.

Ограничения применения

• Не предназначены для использования вне шкафов - не являются самостоятельными конструктивными элементами;
• Не подходят для помещений с постоянным воздействием химически активных жидкостей (кислоты, щёлочи);
• Запрещено применять при температуре ниже -30C и выше +60C - возможна потеря эластичности уплотнителя;
• Не рекомендованы для монтажа на шкафы других брендов - не обеспечивают плотного контакта с рамами.

Примеры использования

• Шкафы управления насосными станциями в канализационных системах;
• Контрольные шкафы на конвейерах пищевых производств;
• Распределительные устройства в металлообрабатывающих цехах;
• Агрегаты автоматизации в зонах с частыми мойками оборудования (CIP-системы).

Практические советы

• Перед установкой проверьте, что все кабельные вводы расположены внутри площади пластины - выходящие за её границы кабели нарушают герметичность;
• При необходимости сверления отверстий используйте только специальные инструменты - деформация кромки снижает эффективность уплотнителя;
• Не затягивайте крепёж слишком сильно - это может сплющить уплотнитель и вызвать протечки;
• Если плита используется как рабочая поверхность, распределите нагрузку равномерно - максимальный сосредоточенный вес не должен превышать 50 кг на точку опоры;
• Для длительной эксплуатации в агрессивной среде периодически осматривайте состояние уплотнителя - при потере эластичности замените комплект целиком.
