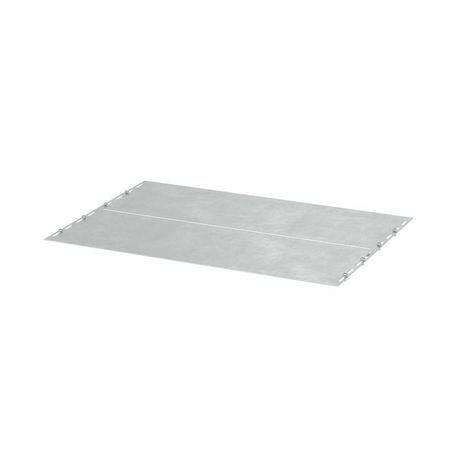

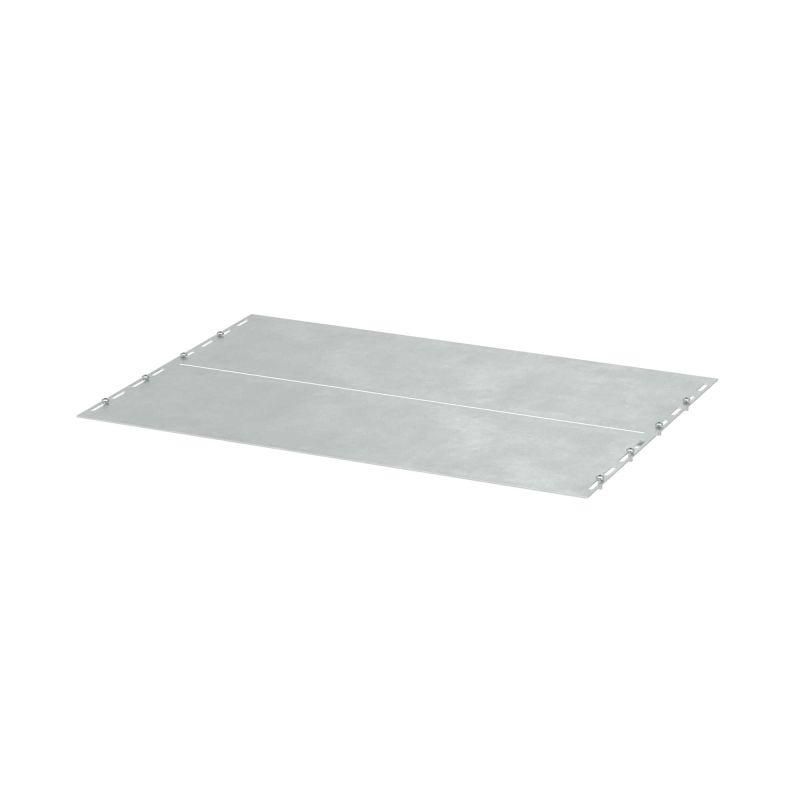

Комплект донных пластин 2-секционных ШхГ 600x600 мм | R5N2BP66 DKC ДКС

Комплект донных пластин 2-секционных ШхГ 600x600 мм от DKC (ДКС), артикул r5n2bp66, предназначен для формирования нижнего основания шкафов серии RAM power. Этот элемент обеспечивает жесткую опорную поверхность и защищает внутренние компоненты от контакта с полом.

Назначение и область применения

Комплект донных пластин 2-секционных ШхГ 600x600 мм используется как базовый элемент сборки шкафов управления электрооборудованием. Он устанавливается на дне корпуса шкафа CQE N и служит платформой для крепления оборудования, кабельных каналов и распределительных устройств. Подходит для установки в помещениях с нормальной влажностью, где требуется надежная механическая опора.

Технические характеристики

• Форма: прямоугольная, двухсекционная
• Размеры: 600 мм (ширина) × 600 мм (глубина)
• Материал: сталь
• Покрытие: оцинкованное
• Цвет: естественный (серебристый цинк)
• Тип крепления: фиксация к раме шкафа болтами (в комплект не входят)

Совместимость и монтаж

Комплект донных пластин 2-секционных ШхГ 600x600 мм совместим исключительно со шкафами серии CQE N от DKC (ДКС) с габаритами 600×600 мм. Монтаж выполняется путём выравнивания пластины по периметру рамы шкафа и фиксации саморезами или болтами через предварительно просверленные отверстия. Убедитесь, что все точки крепления совпадают с отверстиями в боковых стенках шкафа - нестандартный монтаж может нарушить герметичность и прочность конструкции.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленного оборудования. Оцинкованное покрытие снижает риск окисления, однако не гарантирует защиту в условиях постоянного воздействия воды, химических сред или агрессивной промышленной среды.

Преимущества

• Увеличивает жесткость шкафа, предотвращая деформацию при нагрузке
• Защита от повреждений из-за контакта с полом или влагой
• Оцинкованная сталь обеспечивает долговечность в типовых условиях эксплуатации
• Простая замена при необходимости ремонта или модификации шкафа

Ограничения применения

• Не предназначена для использования вне шкафов серии CQE N
• Не рекомендуется применять в помещениях с высокой влажностью, паром, капельным конденсатом или агрессивными химическими веществами
• Не является несущим элементом для тяжелых систем - масса установленного оборудования должна соответствовать допустимой нагрузке шкафа
• Не имеет встроенной системы заземления - заземление необходимо выполнять отдельно через корпус шкафа

Примеры использования

Комплект донных пластин 2-секционных ШхГ 600x600 мм применяется в:

• Электрошкафах для автоматизации производственных линий
• Щитах управления насосными станциями
• Распределительных устройствах на объектах ЖКХ и энергетики
• Системах контроля температуры и вентиляции

Практические советы

• Перед монтажом проверьте плоскость пола - неровности могут вызвать перекос шкафа
• При использовании в местах с возможным попаданием пыли или влаги рекомендуется дополнительно смонтировать резиновые демпферы под ножки шкафа
• Не используйте этот комплект как самостоятельную основу - он работает только в составе целого шкафа CQE N
• Артикул r5n2bp66 всегда заказывайте в паре с шасси и крышкой шкафа - они рассчитаны на совместную сборку
• При замене старой пластины - сверьте отверстия под крепеж: новые модели могут отличаться по расположению
