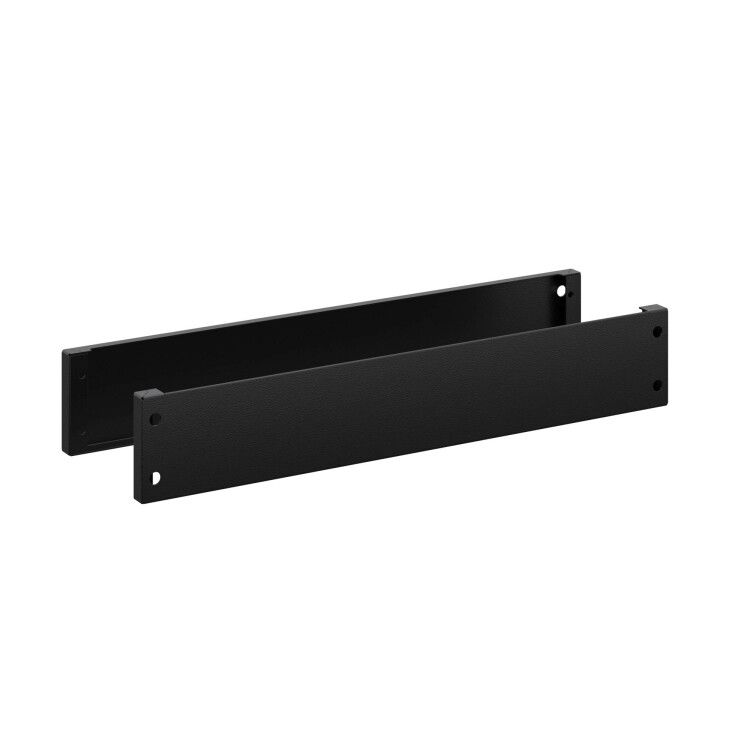

Комплект фланцев цоколя ST 100х600мм DKC R5FZ6 ДКС

Фланцы цоколя ST ВхШ 100х600мм от DKC предназначены для надёжного крепления корпусов серий ST, STX, STE, STEX и STH на полу, обеспечивая устойчивую основу при наружной установке. Артикул r5fz6 - часть серии RAM block, созданной для жестких условий эксплуатации.

Назначение и область применения

Фланцы цоколя ST ВхШ 100х600мм используются для монтажа электрооборудования на уровне пола - особенно там, где требуется повышенная устойчивость и защита от внешних воздействий. Подходят для установки в условиях открытых площадок, на промышленных объектах, в зонах с высокой запылённостью или перепадами температур. Применяются с корпусами серий ST, STX, STE, STEX и STH.

Технические характеристики

• Габариты: высота 100 мм, ширина 600 мм
• Материал: сталь толщиной 2,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL9005 (чёрный)
• Количество в комплекте: два фланца + крепёж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Механическое исполнение: М39 (высокая устойчивость к вибрациям и ударным нагрузкам)
• Установка: допускается на открытом воздухе

Совместимость и монтаж

Фланцы цоколя ST ВхШ 100х600мм совместимы исключительно с корпусами серий ST, STX, STE, STEX и STH. Каждый фланец имеет предварительно просверленные отверстия под метизы, входящие в комплект. Для сборки цоколя высотой 200 мм можно соединить два элемента по вертикали - они проектировались для точного стыкования без дополнительных деталей. Установка выполняется на ровную, не подверженную оседанию поверхность. Посадочные отверстия рассчитаны под стандартные болты M8–M10.

Безопасность и стандарты

Фланцы соответствуют требованиям по механической прочности М39 и сейсмической устойчивости 9 баллов по MSK-64. Порошковое покрытие защищает от коррозии, что делает продукцию пригодной для работы в агрессивных средах. Нет требований к заземлению - фланцы являются неэлектропроводными опорными элементами.

Преимущества

• Высокая жёсткость благодаря толщине стали 2,5 мм - минимизирует деформацию при нагрузках
• Атмосферостойкое покрытие гарантирует долгий срок службы даже при постоянном воздействии влаги и УФ
• Возможность удвоения высоты цоколя - позволяет адаптировать уровень установки под нужды проекта
• Комплектация всем необходимым крепежом снижает время монтажа

Ограничения применения

Не подходят для установки на мягкие, проседающие или неровные поверхности (например, грунт, песок, асфальт без бетонной подготовки). Не предназначены для использования с корпусами других серий - несмотря на схожесть форм, крепёжные отверстия и геометрия несовместимы. Температурный диапазон не указан - рекомендуется избегать экстремальных значений ниже –40C и выше +70C без проверки совместимости с установленным оборудованием.

Примеры использования

• Корпуса управления насосными станциями на открытых участках водопровода
• Электрошкафы на промышленных конвейерах с высокими уровнями вибраций
• Распределительные пункты на терминалах, где требуется поднятие оборудования над уровнем пола для защиты от воды
• Оборудование в районах с частыми сейсмическими толчками - например, на Дальнем Востоке или в Сибири

Практические советы

• Перед монтажом проверьте плоскость основания - неровность более 3 мм требует выравнивания бетонной стяжкой
• При использовании двух фланцев для получения 200 мм высоты - обязательно используйте все метизы из комплекта для каждого стыка
• По окончании монтажа закрепите кабели через специальные вводы корпуса - фланцы сами по себе не обеспечивают герметичность, но поддерживают целостность системы
• При замене старого цоколя - сохраняйте оригинальные отверстия в полу, чтобы не сверлить новые
