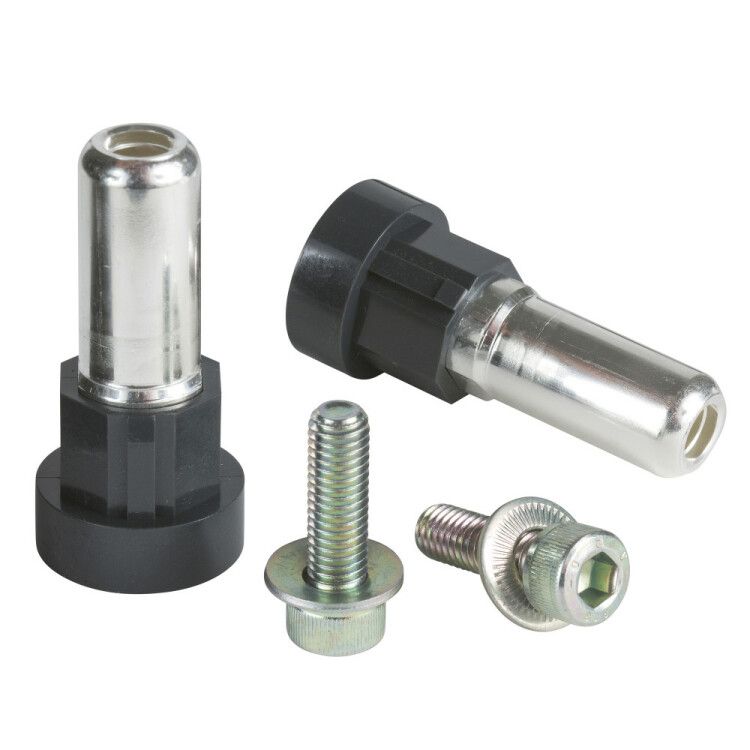

КОМПЛЕКТ ИЗ 2 КОНТ. ШТЫРЕЙ (NSX400/630) | LV432518 Schneider Electric APC

Комплект из 2 контактных штырей для NSX400/630 от Schneider Electric - это замена или дополняющий элемент для автоматических выключателей серии Compact NS. Артикул lv432518 позволяет легко восстановить или модифицировать соединение на силовой цепи без замены всего устройства.

Назначение и область применения

Комплект из 2 контактных штырей для NSX400/630 предназначен для обеспечения надёжного электрического контакта между выключателем и внешним проводником. Каждый штырь используется в паре - один для входа, другой для выхода. Подходят для установки в автоматы NSX400 и NSX630 с 3- или 4-полюсной конструкцией. Применяются в распределительных щитах промышленных объектов, на производствах, в критически важных системах энергоснабжения, где требуется высокая надёжность и возможность быстрого обслуживания.

Технические характеристики

• Номинальный ток: 630 А - способны работать с максимальными нагрузками, характерными для мощных двигателей и больших распределительных сетей;
• Количество штырей в комплекте: 2 шт. - соответствуют одному полюсу; для полноценной сборки 3- или 4-полюсного автомата потребуется несколько комплектов;
• Способ монтажа: винтовой - фиксация осуществляется через болтовые зажимы, что исключает необходимость сварки или пайки;
• Тип изделия: соединительная клемма - предназначена для передачи тока, а не для коммутации;
• Совместимость: только с автоматическими выключателями серии Compact NS (NSX400 / NSX630);
• Материал: медные сплавы с серебряным покрытием - обеспечивают минимальное переходное сопротивление и устойчивость к окислению.

Совместимость и монтаж

Штыри совместимы **только** с выключателями Schneider Electric серии Compact NS модели NSX400 и NSX630. Устанавливаются вместо заводских контактных пластин при ремонте или переоборудовании. Монтаж выполняется после отключения питания и снятия крышки корпуса. Для каждого полюса требует два штыря - один на входную сторону, второй на выходную. Направление монтажа важно: штыри имеют фиксирующие буртики, которые должны точно войти в пазы внутри аппарата. Затяжка винтов должна выполняться моментом, указанным в руководстве по эксплуатации NSX - перетяга опасна повреждением резьбы, недотяга - вызывает нагрев и отказ.

Безопасность и стандарты

Произведено в соответствии с требованиями IEC 60947-2 и EN 60947-2. Соответствует нормам безопасности для оборудования класса напряжения до 1000 В переменного тока. Штыри прошли испытания на термическую стойкость, механическую прочность и долговечность при многократном демонтаже. Сертифицированы для работы в условиях повышенной влажности и температурных колебаний, типичных для промышленных помещений.

Преимущества

• Замена одного штыря вместо целого выключателя снижает стоимость ремонта в 5–10 раз;
• Уменьшение времени простоев - можно поменять контакт за 15 минут без снятия всей аппаратуры;
• Высокая стабильность контакта даже при длительной работе на пределе номинала;
• Стандартная форма и размер позволяют использовать существующий инструмент - обычный ключ на 10 мм;
• Поддерживается оригинальной гарантией Schneider Electric при условии правильной установки.

Ограничения применения

• Не подходят для других серий выключателей - даже аналогичных по току (например, SACE, Hager, ABB): различаются формы посадочных мест;
• Не предназначены для частых операций включения/выключения - они не являются коммутирующими элементами;
• Не рекомендованы для открытого монтажа вне корпуса - не имеют степени защиты IP;
• Не используются в цепях постоянного тока выше 440 В - рассчитаны только на переменный ток 50/60 Гц;
• Требуют точного соблюдения момента затяжки - использование импульсного ключа без регулировки запрещено.

Примеры использования

• Обслуживание распределительного щита на заводе с несколькими двигателями 400 кВт - замена износившихся контактов без остановки линии;
• Аварийный ремонт на объекте ЖКХ - когда невозможно заказывать новый автомат, а нужен срочный возврат в работу;
• Модификация системы управления генератором - изменение схемы подключения с сохранением старого NSX630;
• Электроустановки в пищевой промышленности - там, где необходимо минимизировать время простоя технологической линии.

Практические советы

• Перед установкой проверьте состояние внутренних пазов в выключателе - грязь, оплавления или деформации делают монтаж невозможным;
• Чистите поверхности штырей и зажимов спиртом перед монтажом - жировые пятна увеличивают сопротивление;
• Если меняете более двух полюсов - закупайте сразу 2–3 комплекта, чтобы не задерживать работы;
• Фиксируйте каждый установленный штырь меткой (маркером) - так легче будет диагностировать проблему в будущем;
• Проверяйте температуру контактов через неделю после монтажа тепловизором - перегрев говорит о неверной затяжке или плохом контакте.
