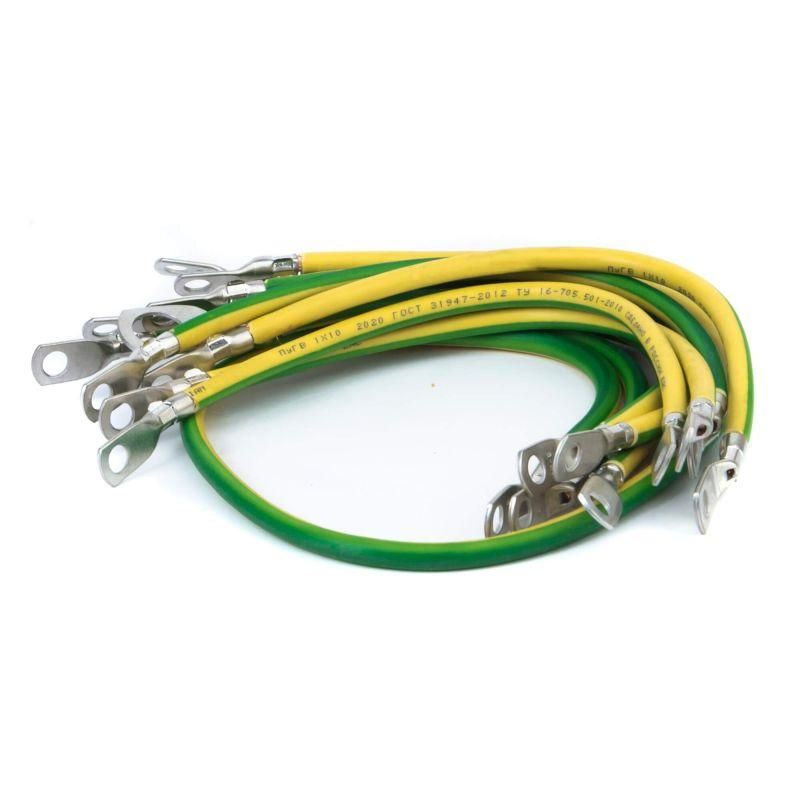

Комплект кабелей заземления CQE DKC (арт. r5es01) обеспечивает надёжное соединение всех металлических частей шкафа серии CQE с системой заземления. Подходит для установки внутри электрических шкафов, где важно исключить опасные потенциалы на корпусах оборудования.

Назначение и область применения

Комплект кабелей заземления CQE DKC используется для создания единой системы уравнивания потенциалов внутри шкафов серии CQE. Он связывает все токопроводящие элементы - каркас, двери, крышу, монтажную плату, цоколь, боковые и угловые панели - с главной шиной заземления. Применяется исключительно в электрических шкафах, где требуется безопасная работа персонала и соответствие нормам электроустановок.

Технические характеристики

• Номинальное сечение проводника: 10 мм2 - достаточное для пропуска тока замыкания и обеспечения низкого сопротивления заземления;
• Рабочее напряжение: до 0,4 кВ - соответствует требованиям для низковольтных распределительных устройств;
• Тип изоляции: пластмассовая оболочка - защищает от случайного контакта, не выделяет токсичных веществ при нагреве;
• Способ монтажа: винтовой - фиксация через болты и клеммы, без пайки или сварки;
• Тип изделия: аксессуар - не является самостоятельным оборудованием, а дополняет сборку шкафа.

Совместимость и монтаж

Комплект CQE DKC (арт. r5es01) совместим только с шкафами серии CQE от производителя DKC. Каждый кабель рассчитан на конкретные точки крепления: отверстия под винты уже продуманы в конструкции шкафа. Монтаж выполняется после сборки корпуса: кабели подсоединяются к заземляющим точкам на деталях шкафа и заводятся к общей шине. Убедитесь, что поверхности контакта очищены от оксидов и краски - это гарантирует надёжный контакт.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 51321.1 и IEC 61439 для систем заземления в распределительных устройствах. Наличие изоляции снижает риск поражения током при обслуживании. Однако сам комплект не предназначен для работы вне закрытых шкафов - открытая прокладка запрещена.

Преимущества

• Готовый набор - не требует подбора отдельных кабелей и креплений;
• Оптимальное сечение 10 мм2 - обеспечивает безопасность даже при аварийных токах;
• Удобная винтовая фиксация - позволяет легко демонтировать и проверять соединения;
• Специально адаптирован под геометрию шкафов CQE - минимизирует лишние изгибы и натяжения.

Ограничения применения

• Не применяется вне шкафов серии CQE - несовместим с другими моделями и брендами;
• Не предназначено для внешних сетей или прокладки в воздухе - только внутренняя установка;
• Не рекомендуется использовать в условиях постоянного воздействия масел, растворителей или высоких температур выше +70 C;
• Не заменяет основную систему заземления здания - работает как часть внутреннего контура шкафа.

Примеры использования

Комплект CQE DKC (арт. r5es01) применяется в:

• Шкафах управления насосными станциями;
• Распределительных щитах на производственных линиях;
• Автоматических системах конвейеров и станков с ЧПУ;
• Щитах питания промышленной автоматики.

Практические советы

• Перед монтажом проверьте целостность изоляции и наличие повреждений на жилах - даже маленькая трещина может нарушить контакт;
• Затягивайте винты с усилием, указанным в руководстве по сборке шкафа - недостаточно или слишком сильно затянутые крепления снижают надёжность;
• Обязательно используйте медные кольцевые наконечники, если кабель подключается к шине с отверстием меньшего диаметра - это предотвращает деформацию жилы;
• После завершения сборки проведите контрольное измерение сопротивления заземления - оно должно быть менее 0,1 Ом между любым металлическим элементом и главной шиной.
