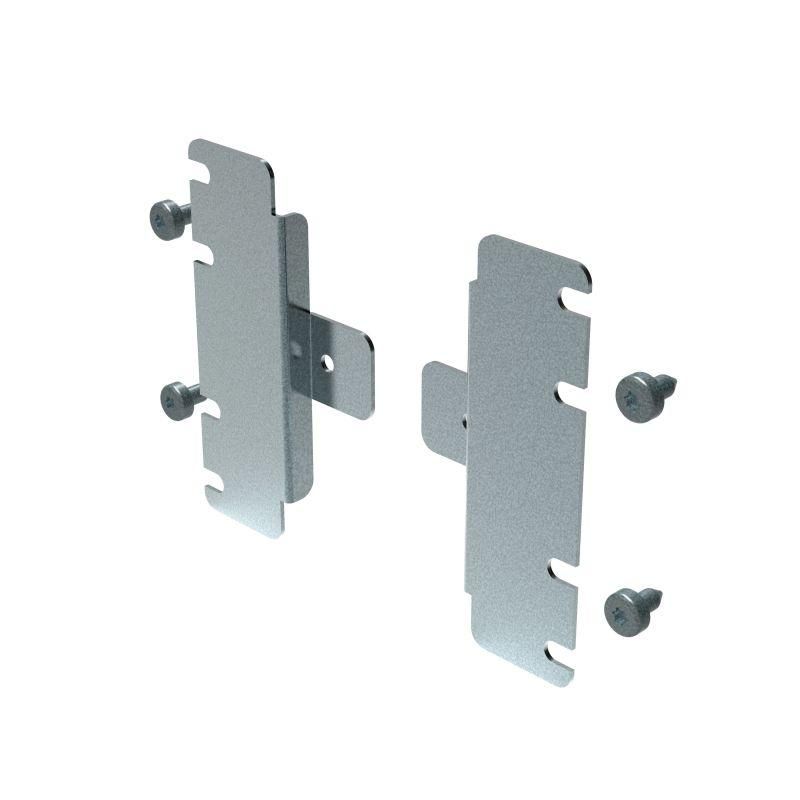

Комплект крепежа XL3 S 160 DIN рейки для DPX3 Leg 337407 Legrand

Комплект крепежа XL3 S 160 DIN рейки для DPX3 160 от Legrand предназначен для надежного крепления автоматических выключателей серии DPX3 160 на стандартную DIN-рейку. Этот комплект обеспечивает точную фиксацию и упрощает установку в распределительных щитах.

Назначение и область применения

Комплект крепежа XL3 S 160 DIN рейки для DPX3 160 используется исключительно для монтажа модульных аппаратов серии DPX3 160 на DIN-рейку типа TS35/7,5 или TS35/15. Он не подходит для других типов устройств или рейок. Применяется в промышленных и коммерческих электроустановках - например, в силовых шкафах, системах управления оборудованием, на производствах с высокой нагрузкой.

Технические характеристики

• Тип крепления: защелкивающийся механизм для DIN-рейки
• Совместимый размер устройства: DPX3 160 (шириной до 160 мм)
• Стандарт рейки: EN 60715 / IEC 60715 (DIN TS35)
• Материал: термостойкий пластик, устойчивый к УФ-излучению и механическим воздействиям
• Рабочая температура: от –25C до +70C

Совместимость и монтаж

Комплект крепежа XL3 S 160 DIN рейки для DPX3 160 совместим только с автоматическими выключателями Legrand серии DPX3 160. Для установки необходимо:

• Убедиться, что DIN-рейка имеет стандартный профиль TS35;
• Поднести корпус DPX3 160 к крепежному элементу так, чтобы зацепы совпали с направляющими рейки;
• Закрепить устройство легким нажатием до характерного щелчка - проверьте, что крепление плотное и не болтается;
• Не используйте усилие больше необходимого - это может повредить защелки.

Безопасность и стандарты

Комплект соответствует международным нормам безопасности IEC 60947 и EN 60715. Материалы сертифицированы на соответствие требованиям RoHS и UL 94 V-0 по горючести. Крепеж не содержит свинца и токсичных пластификаторов.

Преимущества

• Интегрированная система фиксации исключает случайное выпадение аппарата из шкафа даже при вибрациях;
• Один комплект обслуживает весь блок DPX3 160 - не требует дополнительных деталей;
• Легко демонтировать без инструментов - просто потяните за рычаг освобождения;
• Выдерживает многократные циклы установки и снятия без потери прочности.

Ограничения применения

• Не применяйте с другими сериями выключателей - даже если они имеют аналогичную ширину;
• Не используйте на нестандартных рейках (например, старых моделей или импортных с другим шагом);
• Не допускается применение в условиях постоянной влаги без дополнительной защиты IP-корпуса;
• Не предназначено для вертикального монтажа - только горизонтальное положение рейки.

Примеры использования

• Установка в промышленном щите управления насосной станцией;
• Фиксация автоматического выключателя на линии питания конвейера;
• Монтаж в распределительном пункте объекта ЖКХ;
• Обновление существующего шкафа с заменой старых устройств на новые DPX3 160.

Практические советы

• Перед монтажом проверьте, что DIN-рейка закреплена жестко - слабая фиксация рейки снижает надежность всего крепления;
• Если вы устанавливаете несколько DPX3 160 рядом, соблюдайте минимальный зазор 5 мм между корпусами для теплоотвода;
• При замене старого крепежа - всегда используйте оригинальный комплект XL3 S 160 DIN рейки для DPX3 160 от Legrand; аналоги могут не обеспечивать нужную степень фиксации;
• Артикул 337407 следует заказывать в паре с новыми DPX3 160 - он не продается отдельно как запчасть.
