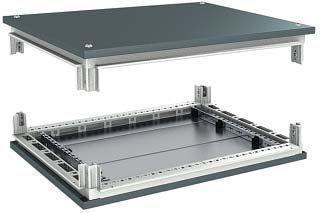

Комплект крыша и основание для шкафов CQE 400х500мм DKC R5RKTB45 ДКС

Комплект крыша и основание для шкафов DKC CQE 400 x 500 мм предназначен для формирования защищённой внешней оболочки электрощитов и распределительных устройств. Комплект обеспечивает механическую прочность и защиту от внешних воздействий, особенно при установке на улице. Артикул r5rktb45 относится к серии RAM block и совместим со шкафами DKC того же габарита.

Назначение и область применения

Комплект крыша и основание для шкафов DKC CQE 400 x 500 мм служит для завершения сборки корпуса электрощита. Он закрывает верхнюю и нижнюю части шкафа, защищая внутренние компоненты от пыли, влаги и механических повреждений. Подходит для установки вне помещений - например, на фасадах зданий, в кабельных колодцах, возле оборудования на открытых площадках.

Технические характеристики

• Габариты: 400 × 500 мм - соответствует стандартным размерам шкафов серии RAM block
• Материал: сталь толщиной 1,5 мм - обеспечивает жесткость и долговечность
• Покрытие: порошковое, цвет RAL 7011 (серый антрацит) - устойчиво к царапинам, УФ-излучению и коррозии
• Установка: допускается на открытом воздухе - благодаря защите IP65+ (при правильной сборке с другими элементами шкафа)

Совместимость и монтаж

Комплект крыша и основание для шкафов DKC CQE 400 x 500 мм совместим только с боковыми стенками и передними/задними панелями шкафов той же серии и размера. В комплект входят все необходимые крепежи, направляющие для монтажа плат и элементы для кабельного ввода - всё уже предварительно подготовлено. Для монтажа требуется минимум инструментов: отвертка и уровень. Крышу и основание крепят к раме шкафа болтами M4, расположенным по периметру. Обязательно проверьте совпадение отверстий под кабельные вводы до начала сборки.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для наружной установки. Порошковое покрытие обеспечивает антикоррозийную защиту, что позволяет использовать комплект в условиях повышенной влажности и температурных перепадов. При соблюдении рекомендаций по сборке и герметизации входов кабелей достигается степень защиты IP65. Напряжение и ток не влияют на сам комплект - он является пассивной конструкцией.

Преимущества

• Закрытая форма крыши исключает попадание осадков внутрь шкафа
• Основание имеет усиленный профиль - предотвращает деформацию при нагрузке
• Предустановленные направляющие позволяют легко монтировать DIN-рейки и платы
• Порошковое покрытие не требует периодической окраски - снижает затраты на обслуживание
• Цвет RAL 7011 - универсальный, хорошо сочетается с большинством промышленных объектов

Ограничения применения

• Не предназначена для установки в зонах с постоянным контактом с химическими реагентами - покрытие не рассчитано на агрессивные среды
• Не следует применять в местах с частыми ударными нагрузками - сталь 1,5 мм выдерживает нормальные условия, но не экстремальное давление
• Комплект работает только в паре с остальными элементами шкафа той же серии; самостоятельная установка невозможна
• Не подходит для шкафов с глубиной более 500 мм - возможен перекос и нарушение герметичности

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный щит на промышленном конвейере в открытом цеху
• Шкаф автоматики для систем освещения во дворе
• Контрольный пункт для датчиков на теплотрассе

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были установлены до крепления крыши - после этого доступ будет ограничен
• При использовании в холодном климате убедитесь, что внутри шкафа нет конденсата - используйте вентиляторы или терморегуляторы
• Посадочные размеры 400×500 мм должны точно совпадать с рамой шкафа - даже отклонение в 2–3 мм может нарушить герметичность
• Не используйте комплект в качестве несущего элемента - он не рассчитан на опирание других конструкций
• Артикул r5rktb45 всегда заказывайте в комплекте с другими деталями шкафа DKC CQE - отдельные элементы не гарантируют целостность системы
