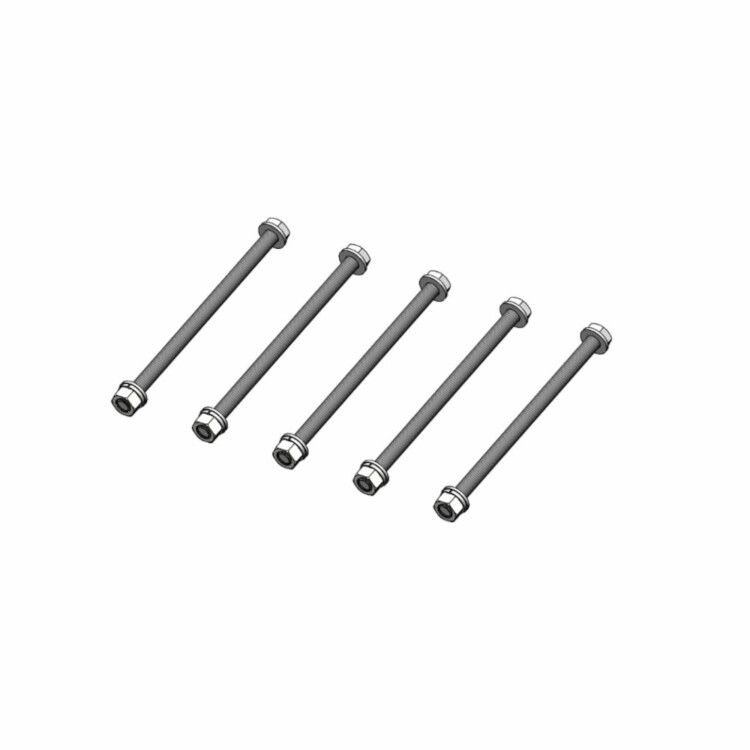

Комплект метизов для сборки главной шинной системы, 200мм | R5BBMMW200 DKC ДКС

Комплект метизов для сборки главной шинной системы DKC (арт. r5bbmmw200) обеспечивает прочную фиксацию шинодержателей на токоведущих шинах высотой 100 мм. Этот комплект используется для создания жесткой и безопасной конструкции главной шинной системы в распределительных устройствах.

Назначение и область применения

Комплект метизов для сборки главной шинной системы DKC применяется для соединения верхнего и нижнего шинодержателя на шинах высотой 100 мм. Он позволяет зафиксировать элементы системы так, чтобы исключить люфт, вибрацию и случайное смещение при работе оборудования. Подходит для установки в щитах, силовых панелях и распределительных пунктах, где используются шинные системы серии RAM bus.

Технические характеристики

• Высота шины: 100 мм
• Размер комплекта: 200 мм - соответствует шагу между точками крепления
• Количество элементов в комплекте: 10 штук
• Тип крепления: зажимной механизм
• Материал: металлический сплав с антикоррозийным покрытием

Совместимость и монтаж

Комплект метизов совместим только с шинодержателями, рассчитанными на высоту шины 100 мм и использующими систему крепления типа “зажим”. Установка выполняется путём вставки зажимного механизма между верхним и нижним удерживающим элементом шинодержателя. Каждый комплект обеспечивает одну точку фиксации. Для полноценной сборки системы требуется несколько таких комплектов - количество зависит от длины шины и рекомендаций производителя.

Преимущества

• Обеспечивает механическую стабильность всей шинной системы
• Исключает необходимость сварки или болтовых соединений - быстрая сборка
• Устойчив к вибрациям и нагрузкам при длительной эксплуатации
• Поддерживает целостность контактов благодаря равномерному давлению на шину

Ограничения применения

• Не шины другой высоты - например, 80 мм или 120 мм
• Не предназначены для внешних условий без защиты корпуса - требуют установки внутри закрытых электрошкафов
• Не заменяют основные крепёжные элементы шинодержателей - работают лишь как дополняющий фиксирующий модуль

Примеры использования

• Фиксация секций главной шины в распределительном щите цехового производства
• Сборка многоканальной шинной системы на участках автоматизации с высокой вибрацией
• Монтаж в коммунальных энергоузлах, где важна скорость сборки и минимальный риск перегрева из-за плохого контакта

Практические советы

• Перед установкой проверьте соответствие высоты вашей шины - должна точно составлять 100 мм
• Не затягивайте зажим слишком сильно - это может деформировать профиль шины
• Используйте один комплект каждые 40–60 см по длине шины для равномерного распределения усилий
• Этот комплект работает только в паре с оригинальными шинодержателями серии RAM bus от DKC - аналоги могут не обеспечивать герметичность и контакт
