Комплект панелей цоколя, Ш/Г=300 мм, В=100 1 кмп = 2 шт. | R5NFPB30 DKC ДКС

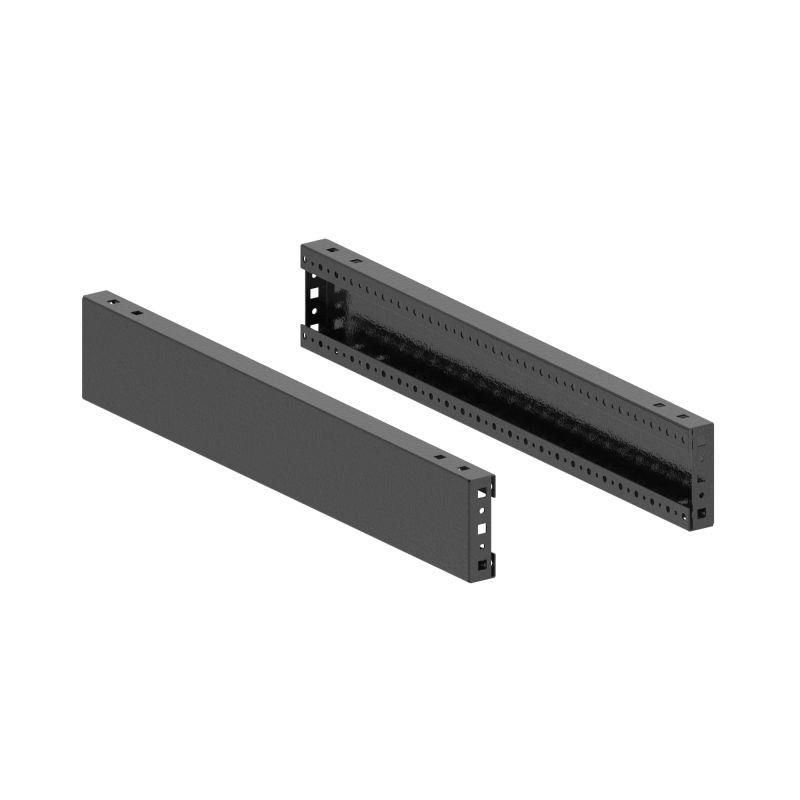

Комплект панелей цоколя DKC, артикул r5nfpb30, предназначен для защиты нижней части электрошкафов от механических повреждений, влаги и пыли. Комплект состоит из двух одинаковых панелей, которые легко монтируются на шкафы с габаритами 300×300 мм. Произведён из стали с порошковым покрытием RAL9005, подходит для установки вне помещений.

Назначение и область применения

Комплект панелей цоколя DKC r5nfpb30 используется для формирования нижнего защитного контура электрошкафов. Его основная задача - предотвращать попадание воды, грязи, пыли и мелкого мусора под оборудование, особенно при установке на открытых площадках, в цехах или на улице. Подходит для шкафов с базовой шириной и глубиной 300 мм. Применяется в системах автоматизации, на производстве, в энергетике и на объектах ЖКХ.

Технические характеристики

• Габариты одной панели: 300 × 300 × 0 мм (ширина × глубина × толщина)
• Высота цоколя: 100 мм
• Количество в комплекте: 2 панели
• Материал: сталь, оцинкованная
• Толщина материала угловых элементов: 2,5 мм
• Покрытие: порошковое, цвет RAL9005 (чёрный)
• Условия эксплуатации: установка вне помещений - допускается
• Форма: цельносварные угловые элементы + универсальные фланцы

Совместимость и монтаж

Панели цоколя DKC r5nfpb30 совместимы со шкафами серии RAM block и другими моделями с размерами 300×300 мм. Установка выполняется путём крепления фланцев по периметру корпуса - фланцы можно монтировать как по ширине, так и по глубине шкафа, что обеспечивает гибкость сборки. Угловые элементы уже сварены и требуют только выравнивания и фиксации болтами или заклёпками. Для надёжного крепления рекомендуется использовать крепёж из нержавеющей стали, особенно при эксплуатации во влажной среде.

Безопасность и стандарты

Комплект соответствует требованиям по защите от внешних воздействий при использовании вне помещений. Порошковое покрытие RAL9005 обеспечивает устойчивость к коррозии, УФ-излучению и химическим агрессивным средам. Материал - оцинкованная сталь - снижает риск быстрого разрушения при контакте с влагой. Нет специальных сертификатов безопасности, указанных в данных, однако конструкция соответствует общепринятой практике для промышленных шкафов.

Преимущества

• Универсальная система фланцев - позволяет устанавливать цоколь на любую сторону шкафа (по ширине или глубине)
• Цельносварные углы обеспечивают жёсткость и герметичность без дополнительных соединений
• Порошковое покрытие RAL9005 устойчиво к царапинам, выцветанию и коррозии
• Изготовление из оцинкованной стали увеличивает срок службы в агрессивных условиях
• Легко заменить или доработать - комплект не является частью корпуса, а крепится отдельно

Ограничения применения

• Не предназначена для установки на шкафы с размерами, отличными от 300×300 мм - требуется точное соответствие
• Толщина металла 2,5 мм достаточна для большинства условий, но недостаточна для экстремально агрессивных сред (например, морской воздух с высокой солёностью без дополнительной защиты)
• Не обеспечивает IP-защиту сама по себе - должна применяться вместе с герметичными уплотнениями дверей и кабельных вводов
• Не подходит для установки в зонах с постоянным ударным воздействием - материал не рассчитан на механические нагрузки выше нормы

Примеры использования

• Электрошкаф управления насосной станцией на открытом участке
• Шкаф автоматики на конвейере в пищевой промышленности
• Распределительный щит на территории завода с повышенной запылённостью
• Контрольный шкаф на уличном освещении с подключением кабелей снизу

Практические советы

• Перед монтажом проверьте, чтобы рама шкафа имела ровную плоскость - искривление может затруднить плотное прилегание панелей
• При установке на бетонное основание используйте антивибрационные прокладки между цоколем и поверхностью
• Не забудьте про доступ к кабельным вводам - цоколь не должен перекрывать места вывода проводов
• При необходимости удлинения цоколя - комбинируйте несколько комплектов r5nfpb30, соблюдая параллельность и уровень
• Проверяйте наличие всех деталей перед сборкой: два фланца и два угловых элемента должны входить в комплект
