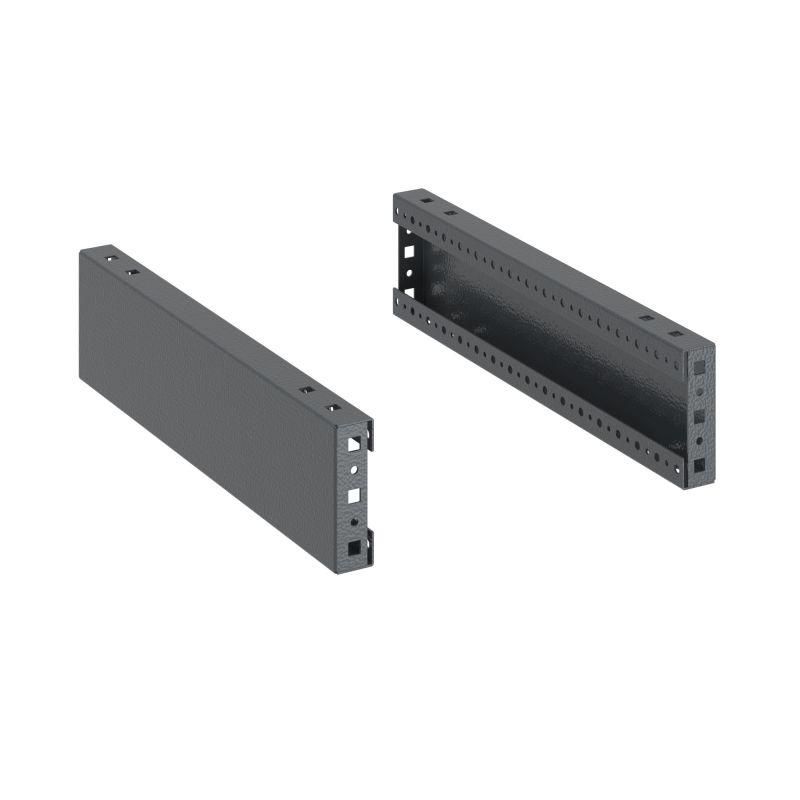

Комплект панелей цоколя, Ш/Г=300 мм, В=100 1 кмп = 2 шт. - R5NFP30 ДКС

Комплект панелей цоколя DKC (ДКС) артикул r5nfp30 предназначен для монтажа шкафов серии CQE и CQE N, обеспечивая устойчивую фиксацию на полу и организацию ввода кабелей. Каждый комплект включает две панели, изготовленные из прочной стали с порошковым покрытием.

Назначение и область применения

Панели цоколя DKC r5nfp30 используются для установки электрощитов и распределительных шкафов серии CQE и CQE N. Они обеспечивают жесткую опору, предотвращают смещение оборудования при нагрузках и позволяют провести кабельный ввод через нижнюю часть шкафа. Подходят для стационарного монтажа в помещениях с повышенными требованиями к надежности - например, на производствах, в автоматизированных системах, на объектах ЖКХ и энергетики.

Технические характеристики

• Размер одной панели: 300 × 100 мм
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, железно-серое
• Количество в комплекте: 2 панели
• Фиксация: перфорированная зона для крепления к полу и установки реек

Совместимость и монтаж

Панели цоколя DKC r5nfp30 совместимы исключительно со шкафами серии CQE и CQE N. Устанавливаются на нижние кромки корпуса по ширине или по глубине - гибкая ориентация позволяет адаптировать монтаж под планировку помещения. Для крепления к полу используются болты через перфорацию. Монтаж выполняется после сборки основного корпуса: панели фиксируются снизу с помощью саморезов или заклепок, предусмотренных конструкцией шкафа.

Преимущества

• Увеличивают устойчивость шкафа за счет жесткой опоры на пол
• Обеспечивают доступ к кабелям снизу - удобно для ввода и обслуживания
• Перфорация позволяет дополнительно крепить рейки, кронштейны или фиксаторы
• Стальная конструкция с порошковым покрытием устойчива к механическим повреждениям и коррозии
• Гибкий монтаж: можно устанавливать как по ширине, так и по глубине шкафа

Ограничения применения

• Не подходят для шкафов других серий - совместимость только с CQE и CQE N
• Не предназначены для наружной установки - отсутствует защита от осадков и прямого UV-воздействия
• Не рекомендуются для мобильных или временных конструкций - требуют постоянной фиксации на бетонном или металлическом полу
• Толщина стали 1,2 мм достаточна для большинства применений, но недостаточна для экстремально нагруженных сред

Примеры использования

• Установка шкафа управления насосной станции на бетонный пол в котельной
• Монтаж распределительного щита на заводе с использованием нижнего кабельного ввода
• Фиксация шкафа автоматизации на металлическом настиле в пищевой промышленности
• Интеграция в системы с необходимостью крепления дополнительных направляющих реек внутри шкафа

Практические советы

• Перед монтажом проверьте, что посадочные места на корпусе шкафа соответствуют размеру 300×100 мм - несоответствие может потребовать доработки
• При креплении к полу используйте анкерные болты M8–M10, чтобы обеспечить надежную фиксацию
• Если требуется герметизация ввода кабелей - комбинируйте панели с кабельными вводами IP65/IP67
• Порошковое покрытие не требует дополнительной защиты, но при частых мойках рекомендуется избегать агрессивных химических средств
• Комплект из двух панелей рассчитан на один шкаф - не используйте одну панель для двух шкафов
