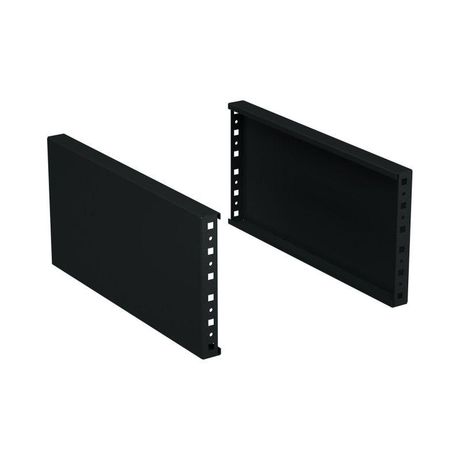

Комплект панелей цоколя, Ш/Г=300 мм, В=200 1 кмп = 2 шт. | R5NFPB32 DKC ДКС

Комплект панелей цоколя DKC, артикул r5nfpb32, предназначен для формирования нижней рамы корпусов оборудования в условиях вне помещения. Комплект состоит из двух панелей, обеспечивает жесткую основу для установки шкафов на неровных поверхностях и защищает оборудование от контакта с влагой и грязью.

Назначение и область применения

Комплект панелей цоколя DKC используется для сборки нижнего контура шкафов управления, автоматизации и релейной защиты серии RAM block. Применяется там, где требуется надежная опора и защита от внешних воздействий - например, на производственных площадках, в подстанциях, на открытых площадках или в зонах с повышенной запыленностью.

Технические характеристики

• Габариты одной панели: 300×300 мм (ширина × глубина); высота цоколя - 200 мм
• Материал: сталь с оцинкованным покрытием толщиной 2,5 мм
• Покрытие: порошковая окраска RAL9005 (черный матовый)
• Форма: цельносварные угловые элементы + универсальные фланцы
• Количество в комплекте: 2 панели
• Тип установки: вне помещения

Совместимость и монтаж

Комплект панелей цоколя DKC совместим со всеми шкафами серии RAM block, имеющими соответствующие размеры по ширине и глубине. Универсальные фланцы позволяют собирать цоколь как по ширине, так и по глубине корпуса - это удобно при изменении конфигураций. Монтаж выполняется болтовым соединением с основным корпусом. Для герметичности рекомендуется проверить плотность прилегания перед затяжкой крепежа.

Преимущества

• Высокая механическая прочность благодаря толстой оцинкованной стали
• Защита от коррозии - цинкование и порошковое покрытие обеспечивают долгий срок службы даже во влажной среде
• Гибкость сборки: одинаковые фланцы можно использовать для любой ориентации шкафа
• Совместимость с новой генерацией напольных оболочек RAM block CQE N

Ограничения применения

• Не предназначена для погружения в воду - IP-класс не указан, поэтому не следует применять в зонах постоянного контакта с жидкостью
• Работает только с шкафами, имеющими подходящие габариты (300×300 мм по основанию)
• Не является несущей конструкцией - не рассчитана на нагрузки сверх массы самого шкафа и установленного внутри оборудования

Примеры использования

• Шкафы управления насосными станциями на открытых участках
• Автоматические системы релейной защиты на подстанциях
• Контроллеры промышленных конвейеров в цехах с частой мойкой полов
• Электронные щиты на терминалах железнодорожных путей

Практические советы

• Перед монтажом убедитесь, что поверхность, на которую устанавливается цоколь, ровная - иначе возникнет перекос корпуса
• Используйте антивибрационные прокладки между цоколем и полом, если оборудование чувствительно к вибрациям
• Проверьте соответствие размеров цоколя DKC r5nfpb32 с вашим шкафом - хотя размеры 300×300 мм стандартизированы, некоторые модели имеют допуски +-2 мм
• При необходимости замены поврежденной панели - можно купить одну деталь отдельно, поскольку фланцы унифицированы
