Комплект панелей цоколя Ш/Г=600 мм В=200 1 кмп = 2 шт | R5NFP62 DKC - (ротация на CQE N R5NFPB62 ) ДКС

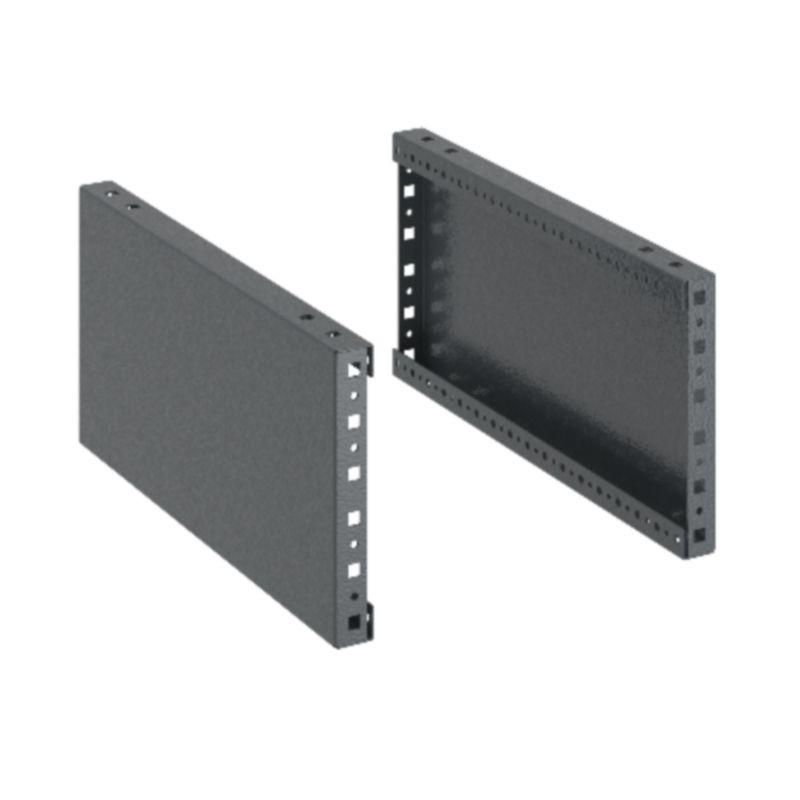

Комплект панелей цоколя DKC (ДКС) артикул r5nfp62 предназначен для устойчивой установки шкафов серии CQE и CQE N на пол, обеспечивая надёжную фиксацию и организацию ввода кабелей. Каждый комплект состоит из двух панелей, подходящих как по ширине, так и по глубине корпуса.

Назначение и область применения

Панели цоколя используются для монтажа электрошкафов на твердые поверхности - бетон, плитку, металлический настил. Они обеспечивают жесткую опору, предотвращают смещение оборудования и защищают нижнюю часть шкафа от механических повреждений и попадания влаги. Подходят для установки в помещении и на открытых площадках благодаря защите IP67, указанной в исполнении.

Технические характеристики

• Размер одной панели: 600 × 200 мм
• Количество в комплекте: 2 шт.
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, черного цвета
• Исполнение: полный комплект цоколя с перфорацией
• Условия эксплуатации: установка вне помещения - допущена

Совместимость и монтаж

Комплект панелей цоколя r5nfp62 совместим исключительно со шкафами серий CQE и CQE N от DKC. Монтаж выполняется болтовым креплением к основанию через подготовленные отверстия. Перфорация позволяет использовать дополнительные рейки для фиксации шкафа к полу, что особенно важно на вибрационных участках. Установка возможна как по ширине, так и по глубине корпуса - гибкая ориентация снижает требования к точному соответствию размеров.

Безопасность и стандарты

Порошковое покрытие обеспечивает антикоррозийную защиту, соответствует требованиям к внешней среде. Наличие перфорации и прочной стальной конструкции гарантирует соответствие нормам безопасности при использовании в условиях повышенной нагрузки. Прямого указания на стандарты IEC или ГОСТ в данных нет - применение следует согласовать с проектными документами объекта.

Преимущества

• Высокая жесткость материала - сталь 1,2 мм выдерживает значительные вертикальные нагрузки
• Закрытая форма цоколя препятствует проникновению пыли и воды под шкаф
• Перфорированные зоны позволяют легко закрепить антивибрационные элементы или кабельные каналы
• Чёрный цвет маскирует следы эксплуатации и лучше сочетается с большинством корпусов

Ограничения применения

Не для шкафов других серий - несовместим с моделями, отличными от CQE/CQE N. Не рекомендовано использование на мягком грунте, песке или снежном покрове - требуется твёрдое основание. Отсутствуют встроенные средства герметизации входов кабелей - необходимо дополнительно предусматривать кабельные вводы.

Примеры использования

• Электрошкаф управления насосной станцией на улице
• Щит автоматики на производственной линии с частыми мойками
• Распределительный щит в холодильном цеху с высокой влажностью
• Аппаратура связи на промышленной территории с риском механических ударов

Практические советы

• Проверьте посадочные шкафа перед заказом - панели рассчитаны именно на 600 мм по ширине/глубине
• При монтаже используйте химические анкеры или болты M8–M10 для бетона; для металла - сварку или саморезы с распорным механизмом
• Обязательно проверьте уровень пола - неровности более 3° вызывают перекос шкафа
• После монтажа заполните все свободные отверстия в перфорации заглушками - это сохраняет степень защиты IP67
• Комплект r5nfp62 можно комбинировать с другими элементами цокольной системы DKC RAM block для усиления конструкции
