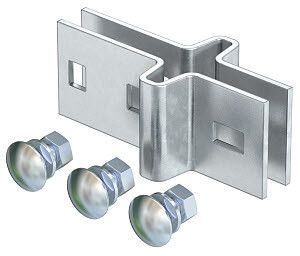

Соединительный комплект (AHIS 8 FT) | 6019064 OBO Bettermann

Соединительный комплект для стоек и профиля горячеоцинкованный (AHIS 8 FT) от OBO Bettermann - это надёжный крепёжный элемент для сборки кабельнесущих конструкций на основе I-профиля. Комплект включает всё необходимое для жёсткого соединения вертикальных стоек, обеспечивая долговечность даже в агрессивных средах благодаря горячедипцованному покрытию.

Назначение и область применения

Соединительный комплект для стоек и профиля горячеоцинкованный (AHIS 8 FT) предназначен для фиксации вертикальных стоек друг к другу в кабельных трассах, коробах и несущих конструкциях. Применяется там, где требуется прочное, устойчивое к коррозии соединение - например, в промышленных помещениях, на объектах энергетики, транспорта и связи. Подходит для систем, работающих в условиях повышенной влажности, перепадов температур и воздействия химических веществ.

Технические характеристики

• Тип изделия: внутренний соединитель
• Совместимость: I-профиль
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Комплектация: две опорные петли, болты и гайки
• Модель: AHIS 8 FT
• Артикул: 6019064
• Производитель: OBO Bettermann (Германия)

Совместимость и монтаж

Соединительный комплект для стоек и профиля горячеоцинкованный (AHIS 8 FT) совместим исключительно с I-профилем того же стандарта. Устанавливается между двумя вертикальными стойками: петли вставляются внутрь профиля, после чего собираются с помощью болтов и гаек. Монтаж выполняется обычным ручным инструментом - ключом или шуруповёртом. Не требует предварительного сверления - петли уже имеют форму, соответствующую контурам I-профиля. Убедитесь, что толщина стенок профиля позволяет плотно зафиксировать петли без люфта.

Безопасность и стандарты

Изделие изготовлено в соответствии с европейскими требованиями к качеству металлических крепёжных решений. Горячее цинкование соответствует DIN EN ISO 1461, обеспечивает защиту от коррозии в течение десятилетий. Соответствует нормам безопасности для электромонтажных систем, применяемых в промышленной автоматизации и распределении электроэнергии.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы до 50 лет в закрытых помещениях
• Усиленная конструкция петель снижает риск деформации при нагрузках
• Полный комплект - не нужно докупать болты и гайки отдельно
• Совместимость с сериями OBO Bettermann - легко интегрируется в существующие системы
• Не требует специального оборудования для установки

Ограничения применения

Соединительный комплект для стоек и профиля горячеоцинкованный (AHIS 8 FT) нельзя использовать с другими типами профилей - например, U-, C- или круглыми. Также не рекомендован для внешней установки без дополнительной защиты от прямого контакта с осадками и солевым туманом. Нагрузка на соединение должна соответствовать допустимым значениям для I-профиля - превышение может вызвать провисание или деформацию всей конструкции.

Примеры использования

• Фиксация вертикальных стоек в кабельных лотках на заводах
• Сборка несущих рам для кабельных трасс в серверных помещениях
• Монтаж эстакад для силовых кабелей на тепловых электростанциях
• Обустройство кабельных каналов в подземных переходах и тоннелях

Практические советы

• Перед монтажом проверьте, чтобы внутренние габариты I-профиля точно соответствовали форме петель - зазор более 1–2 мм снижает надёжность соединения
• Затягивайте болты равномерно, не переусердствуя - перетяжка может повредить резьбу или деформировать профиль
• Для длительной эксплуатации в сырых местах дополнительно смажьте резьбу антикоррозийной paste (например, на базе меди)
• Соединительный комплект для стоек и профиля горячеоцинкованный (AHIS 8 FT) - часть серии OBO Bettermann; используйте другие элементы этой же серии для сохранения целостности системы
• Храните в сухом месте - хотя материал устойчив к коррозии, длительный контакт с водой перед установкой может оставить следы на поверхности
