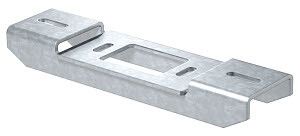

Пластина адаптер. для подвесок H140 гор. оцинк. KA-AW 30 FT OBO 6346804 Bettermann

Адаптерная пластина двухсторонняя 400х100 мм, горячий цинк (KA-AW 30 FT, KA-SY FT) - это металлический элемент для надёжного крепления подвесок I-профиля на поверхности из бетона или кирпича. Благодаря двойной фиксации и защите от коррозии, она повышает нагрузочную способность подвесок IS 8 K и US 7 K, обеспечивая долговечность в условиях повышенной влажности.

Назначение и область применения

Адаптерная пластина KA-AW 30 FT и KA-SY FT используется для усиления соединений между подвесками IS 8 K и US 7 K и несущими поверхностями. Она распределяет нагрузку на большую площадь, снижая риск деформации или вырывания крепёжа. Применяется там, где требуется повысить грузоподъёмность системы крепления - например, при монтаже трубопроводов, воздуховодов, кабельных трасс и оборудования на потолках и стенах из тяжёлых материалов.

Технические характеристики

• Размеры: 400 × 100 мм
• Материал: сталь оцинкованная
• Защитное покрытие: горячее цинкование
• Тип изделия: плита-адаптер
• Совместимость: исключительно с I-профилем
• Обозначение модели: KA-AW 30 FT / KA-SY FT

Совместимость и монтаж

Адаптерная пластина совместима только с I-профилем. Устанавливается между подвеской (IS 8 K или US 7 K) и несущей конструкцией. Крепится через предварительно просверленные отверстия с помощью анкеров или химических крепёжных систем. Для правильной работы необходимо соблюдать шаг сверления - он должен соответствовать рекомендациям производителя подвесок. Диаметр отверстий в пластине рассчитан под стандартные болты M10–M12.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного использования. Горячее цинкование соответствует DIN EN ISO 1461. Материал не содержит вредных примесей и безопасен для внутренних помещений.

Преимущества

• Увеличивает допустимую нагрузку на подвески IS 8 K и US 7 K за счёт равномерного распределения усилия
• Горячее цинкование обеспечивает длительную защиту от ржавчины даже в сырых помещениях
• Симметричная форма позволяет использовать пластину с любой стороны - удобно при ограниченном доступе
• Высокая жесткость стали гарантирует сохранение формы при значительных нагрузках

Ограничения применения

• Не применяется с другими типами профилей - только с I-профилем
• Не предназначена для установки на легкие перегородки (гипсокартон, пеноблоки) - требует плотной несущей основы (бетон, кирпич)
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или морской воды - цинк может разрушаться при экстремальных химических нагрузках

Примеры использования

• Подвеска воздушных каналов в промышленных залах
• Фиксация технологических трубопроводов в пищевых цехах
• Крепление кабельных лотков в подвальных помещениях с высокой влажностью
• Монтаж светильников и оборудования на потолках из железобетона

Практические советы

• Перед монтажом проверьте соответствие отверстий в пластине и подвеске - они должны точно совпадать
• При использовании химических анкеров выбирайте составы, совместимые с оцинкованной сталью
• Не затягивайте болты слишком сильно - это может вызвать деформацию пластины
• Для длинных участков крепления используйте несколько адаптерных пластин - одна пластина не заменяет расстояние между точками крепления
• Проверяйте целостность цинкового слоя после транспортировки - при наличии глубоких царапин рекомендуется обработать их антикоррозийным составом
