Комплект пластин соединительных ВА-99М 630 (6 шт) | mccb99m-630-ocp-k2 EKF

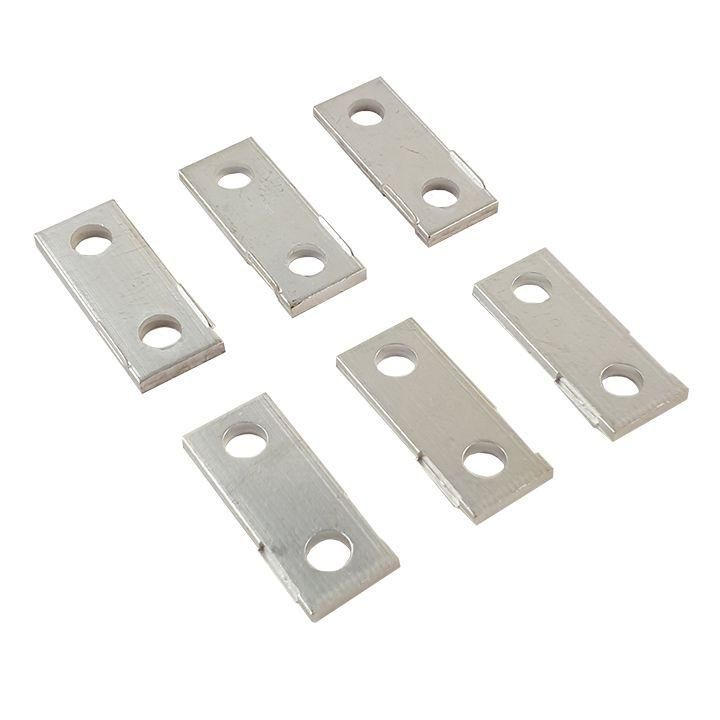

Пластины соединительные ВА-99М 630 (комплект 6 шт.) - это компоненты для создания надёжных электрических соединений между модульными автоматическими выключателями EKF серии ВА-99М. Комплект из шести пластин позволяет организовать последовательное питание нескольких аппаратов одного габарита без использования внешних проводников, что снижает риск ошибок при монтаже и уменьшает занимаемое место в щите.

Назначение и область применения

Пластины соединительные ВА-99М 630 предназначены для соединения автоматических выключателей одной серии и одного номинального тока - 630 А. Они используются внутри распределительных щитов для формирования группового питания, когда несколько выключателей должны получать питание от одного входного кабеля. Применяются в промышленных и коммерческих объектах: на производствах, в центрах обработки данных, на транспорте, в системах управления энергонасыщенными процессами.

Технические характеристики

• Номинальный ток: 630 А
• Количество пластин в комплекте: 6 шт.
• Совместимы только с выключателями ВА-99М 630 A (габарит 4)
• Материал: медная лента с покрытием против окисления
• Работают при температуре от -40C до +70C
• Степень защиты IP20 (внутренняя установка в щит)

Совместимость и монтаж

Пластины соединительные ВА-99М 630 совместимы исключительно с автоматами серии ВА-99М, имеющими номинальный ток 630 А. Установка возможна только на устройства с одинаковым габаритом - «габарит 4». Подходят для выключателей с термомагнитным и электронным расцепителями, но не работают с другими сериями, даже от EKF.

Монтаж выполняется после установки выключателей в DIN-рейку. Пластины вставляются в специальные защёлки на боковой стороне корпусов, обеспечивая механическую и электрическую связь. Каждая пластина соединяет два соседних аппарата. Обязательно проверьте правильную посадку - при неполной вставке возникает перегрев.

Преимущества

• Устраняют необходимость в межаппаратных перемычках - экономят время и материалы при сборке
• Обеспечивают более высокую надёжность соединения по сравнению с многожильными проводниками
• Имеют низкое переходное сопротивление, минимизируя потери мощности
• Занимают меньше места в щите, чем провода с клеммами
• Не требуют затяжки болтов - монтаж без инструментов

Ограничения применения

• Не подходят для выключателей других номиналов (например, 100 А, 250 А, 800 А)
• Не применяются с автоматами других серий - даже если они от EKF
• Не допускается использование вне закрытых щитов - открытое расположение запрещено
• Нельзя использовать для соединения выключателей с разными типами расцепителей, если они имеют различную геометрию крепления
• Не рассчитаны на частые демонтажи - многократная установка/снятие снижает надёжность контакта

Примеры использования

• Групповое питание 6 двигателей на конвейере через автоматы ВА-99М 630
• Создание секций распределительного щита на заводе с несколькими линиями 630 А
• Подключение группы насосов в системе водоснабжения с использованием однотипных автоматов
• Формирование силовых цепей в щитах для оборудования с высокой нагрузкой - сварочные станки, печи, компрессоры

Практические советы

• Перед монтажом убедитесь, что все выключатели установлены строго в одну плоскость - перекос вызывает плохой контакт
• Проверяйте целостность пластин перед установкой - наличие деформаций или трещин недопустимо
• Не используйте пластины для соединения более 6 аппаратов - комплект рассчитан именно на 6 элементов
• После монтажа проведите тепловизионный контроль первого включения - нагрев выше 55C указывает на плохой контакт
• Храните комплект в сухом месте - влага может вызвать окисление медных поверхностей
