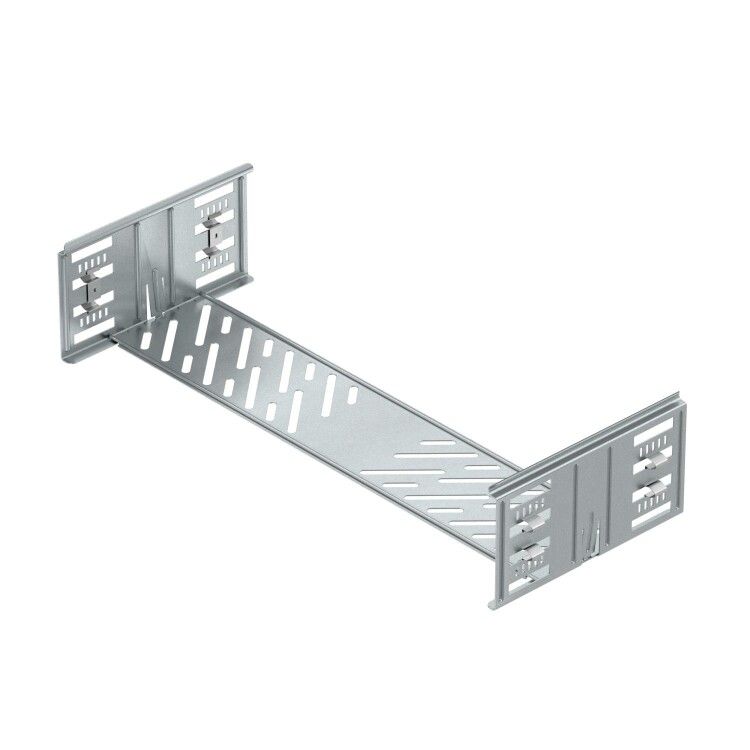

Комплект продольных соединителей 110x500x200 (KTSMV 150 DD) | 6069122 OBO Bettermann

Комплект продольных соединителей 110x500x200 мм (KTSMV 150 DD) от OBO BETTERMANN предназначен для надежного и быстрого соединения перфорированных кабельных лотков шириной 500 мм без использования винтов. Этот компонент обеспечивает механическую прочность и целостность трассы при прокладке силовых и слаботочных кабелей на объектах промышленной автоматизации.

Назначение и область применения

Комплект продольных соединителей 110x500x200 мм (KTSMV 150 DD) используется исключительно для соединения двух перфорированных кабельных лотков одного типа по длине - то есть вдоль трассы. Подходит для систем, где требуется частый демонтаж, модификация маршрута или ускоренный монтаж. Применяется в цехах, распределительных пунктах, на транспорте, в энергообъектах и других местах с жесткими требованиями к скорости сборки и долговечности системы кабельных путей.

Технические характеристики

• Габариты: 110 × 500 × 200 мм - соответствует высоте бортов лотка 110 мм, ширине канала 500 мм;
• Тип соединения: безвинтовой разъем - фиксируется за счет зажимных элементов, не требует инструментов;
• Материал: сталь с цинк-алюминиевым покрытием - повышает коррозийную стойкость, особенно в условиях повышенной влажности или агрессивной среды;
• Тип изделия: продольный соединитель - работает только на соединении лотков в одну линию, не предназначен для угловых переходов или ответвлений;
• Применение: совместим только с перфорированными кабельными лотками того же производителя и габарита.

Совместимость и монтаж

Комплект продольных соединителей 110x500x200 мм (KTSMV 150 DD) рассчитан исключительно на использование с перфорированными лотками OBO BETTERMANN серии с высотой бока 110 мм и шагом перфорации, соответствующим стандарту компании. Установка происходит следующим образом: соединитель вставляется внутрь торцов двух лотков до щелчка - фиксация осуществляется за счет пружинящих язычков. Монтаж выполняется руками без шуруповерта, болгарки или сверла. Для точного выравнивания рекомендуется предварительно проверить параллельность лотков перед установкой.

Преимущества

• Экономия времени на монтаже - нет необходимости сверлить или закручивать винты;
• Высокая механическая прочность благодаря металлической основе и плотному контакту;
• Устойчивость к коррозии - цинк-алюминиевое покрытие снижает риск окисления даже в сыром воздухе;
• Поддержание герметичности трассы - минимизирует попадание пыли и влаги между секциями лотков;
• Обеспечивает единый уровень поверхности - после установки лотки остаются плоскими без провисаний.

Ограничения применения

• Не применяется для лотков другой формы - например, глухих, решётчатых или из алюминия;
• Не предназначена для нагрузок выше допустимых норм для данного класса лотков - не является несущим элементом;
• Не подходит для горизонтальных поворотов или вертикальных переходов - нужен специальный уголковый соединитель;
• Работает только с оригинальными лотками OBO BETTERMANN; аналоги других брендов могут иметь отличный шаг перфорации или толщину стенки - что вызывает плохую фиксацию.

Примеры использования

• Соединение участков лотков на конвейерной линии завода для прокладки кабелей управления;
• Формирование длинных трасс в распределительном устройстве подстанции;
• Монтаж кабельных путей в пищевых цехах, где важна скорость сборки и легкость обслуживания;
• Замена поврежденного участка лотка без замены всей трассы - достаточно снять один соединитель KTSMV 150 DD и вставить новый.

Практические советы

• Перед установкой убедитесь, что торцы лотков не деформированы - искривление препятствует правильному защелкиванию;
• Проверьте соответствие номера артикула 6069122 и обозначения KTSMV 150 DD на упаковке - это гарантирует оригинал от OBO BETTERMANN;
• На больших проектах используйте несколько таких соединителей равномерно - интервал между ними не должен превышать 4–5 метров;
• При работе в помещениях с химически активной средой дополнительно контролируйте состояние покрытия каждые 6 месяцев;
• Не применять в качестве временного решения - хотя он легко снимается, многократная установка/снятие снижает срок службы фиксирующих язычков.
