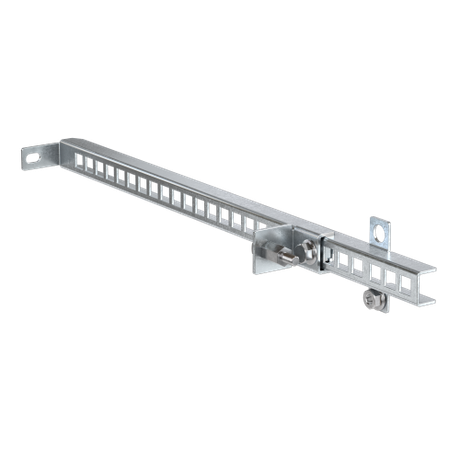

Комплект реек для МП ST/CE, Г=200 ММ, 4 рейки в комплекте. | R5RDMP02 DKC ДКС

Комплект реек для металлического профиля ST/CE, высота 200 мм, 4 рейки в комплекте от DKC (ДКС) - это готовый набор для точного крепления и регулировки монтажных плат внутри корпусов серий ST, STE, STEX и STH. Артикул r5rdmp02 обеспечивает надёжную фиксацию оборудования с возможностью выдерживать значительные нагрузки.

Назначение и область применения

Комплект предназначен для установки и регулировки монтажных плат (панелей) внутреннего оборудования в силовых и автоматизированных корпусах. Подходит для крепления распределительных щитов, модулей управления, преобразователей частоты, контакторов и других устройств весом до 100 кг на каждую рейку. Применяется в промышленном оборудовании, системах АСУ ТП, энергообъектах и на заводах, где требуется жесткая и точно позиционированная сборка.

Технические характеристики

• Высота каждой рейки: 200 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Количество в комплекте: 4 рейки + 4 кронштейна + монтажные аксессуары
• Шаг регулировки: 12,5 мм
• Максимальная статическая нагрузка на одну рейку: 100 кг
• Цвет: естественный (цвет оцинкованной стали)
• Тип крепления: на стандартные шпильки корпусов ST/STX/STE/STEX/STH

Совместимость и монтаж

Рейки совместимы исключительно с корпусами серий ST, STX, STE, STEX и STH от DKC. Каждая рейка устанавливается на предварительно установленные шпильки корпуса - они должны соответствовать стандартному расположению крепёжных отверстий. Для монтажа достаточно зафиксировать рейки с помощью гаек и шайб, входящих в комплект. Установка выполняется перпендикулярно плоскости задней стенки корпуса. Перед монтажом проверьте соответствие шага крепёжных отверстий на корпусе и положении шпилек - отклонение более чем +-1 мм может затруднить установку.

Преимущества

• Стандартный шаг регулировки 12,5 мм позволяет точно выставить уровень монтажной платы даже при сложной компоновке
• Оцинкованная сталь обеспечивает долговечность и устойчивость к коррозии в условиях повышенной влажности
• Готовый комплект снижает время сборки - все элементы уже подобраны и протестированы производителем
• Высокая несущая способность (до 100 кг на рейку) допускает использование с тяжёлыми аппаратными модулями

Ограничения применения

• Не предназначены для внешней установки - не имеют защиты от осадков и прямых UV-лучей
• Не подходят для корпусов других производителей, кроме DKC (серии ST/STX/STE/STEX/STH)
• Запрещено использовать при температуре выше +80 C - материал теряет прочностные характеристики
• Не рекомендовано применение в средах с постоянным воздействием кислот, щелочей или хлора

Примеры использования

• Фиксация DIN-рейки с автоматическими выключателями внутри корпуса STH на объекте водоснабжения
• Установка контроллеров PLC и преобразователей частоты в корпусе STE на конвейере производства
• Монтаж распределительной панели с контактными группами в корпусе STX в цехе металлургического комбината

Практические советы

• Перед монтажом убедитесь, что шпильки корпуса не деформированы - искривление вызывает перекос и увеличивает риск повреждения платы
• Используйте только те кронштейны, которые входят в комплект - сторонние детали могут иметь отличные посадочные размеры
• При необходимости удлинения расстояния между рейками используйте специальные переходники от DKC; не применяйте самодельные решения
• Проверяйте равномерность нагрузки: максимальная масса 100 кг рассчитана на одну рейку - не распределяйте её на две соседние
• Артикул r5rdmp02 можно заказывать запасными частями - замена одной рейки не требует полной переустановки всего комплекта
