Комплект реек для МП ST/CE, Г=250 ММ, 4 рейки в комплекте. | R5RDMP09 DKC ДКС

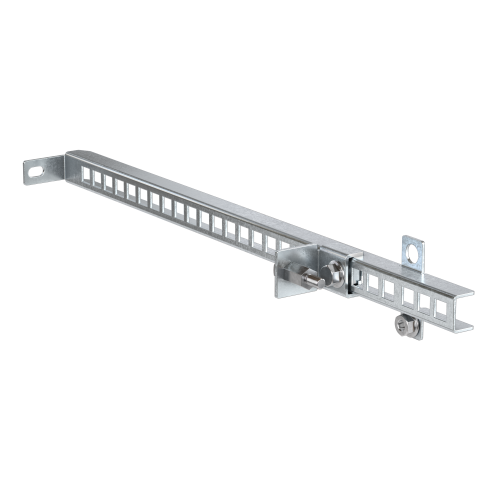

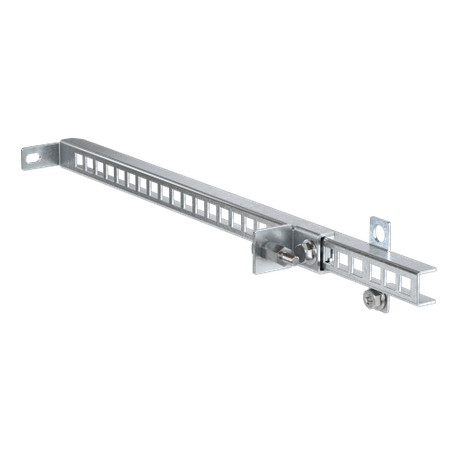

Комплект реек для металлического профиля ST/CE, высота 250 мм, 4 рейки в комплекте от DKC (ДКС), артикул r5rdmp09, предназначен для точной фиксации и регулировки монтажных плат внутри корпусов серий ST/STX/STE/STEX/STH. Каждая рейка выдерживает до 100 кг, что делает её надёжным решением для тяжёлых устройств.

Назначение и область применения

Этот комплект используется для установки и регулировки монтажных плат в электромонтажных корпусах. Подходит для оборудования, требующего жёсткой фиксации и возможности точного позиционирования по глубине - например, автоматических выключателей, контакторов, преобразователей частоты, модулей управления.

Изделие совместимо с корпусами серий ST, STX, STE, STEX и STH от DKC (ДКС). Применяется в промышленной автоматизации, энергетике, машиностроении и системах распределения электроэнергии.

Технические характеристики

• Высота рейки: 250 мм
• Материал: оцинкованная сталь, толщина 1,5 мм
• Количество в комплекте: 4 рейки + 4 кронштейна + монтажные аксессуары
• Цвет: естественный (серебристый, без покрытия)
• Шаг регулировки: 12,5 мм
• Максимальная статическая нагрузка на одну рейку: 100 кг
• Тип крепления: на стандартные шпильки корпуса

Совместимость и монтаж

Рейки устанавливаются исключительно на шпильки, предусмотренные в корпусах серий ST/STX/STE/STEX/STH. Не подходят для других типов корпусов или саморезов.

Установка выполняется в два этапа:

1. Закрепить кронштейны на шпильках корпуса - они служат основанием для рейки.
2. Надеть рейку на кронштейн и зафиксировать положение путём поворота - каждые 12,5 мм есть фиксирующий паз.

Не требуется дополнительный инструмент - достаточно плоской отвертки или руками. Все элементы комплекта взаимозаменяемы между собой.

Преимущества

• Стальная конструкция обеспечивает прочность и долговечность даже при длительных нагрузках.
• Градуированная система регулировки позволяет точно задать глубину установки платы - удобно при сборке сложных щитов.
• Комплексная поставка (рейки + кронштейны + аксессуары) исключает необходимость докупать детали.
• Оцинкованное покрытие предотвращает коррозию в условиях повышенной влажности.

Ограничения применения

• Не предназначена для использования вне корпусов ST/STX/STE/STEX/STH - несовместима с другими брендами или типами профилей.
• Не рассчитана на динамические или ударные нагрузки - допустима только статическая нагрузка до 100 кг на рейку.
• Не рекомендуется применять в средах с постоянным воздействием открытого огня, химически активных паров или морской воды.
• Регулировка возможна только в пределах 250 мм - нельзя удлинить или заменить на более длинную версию.

Примеры использования

• Фиксация силовой платы с автоматическими выключателями в распределительном щите типа STX.
• Установка частотного преобразователя в корпусе STH с учётом необходимости доступа к тыльной стороне устройства.
• Монтаж контроллеров PLC в промышленном шкафе с плотной компоновкой - возможность точной настройки зазора между платой и стенкой корпуса.

Практические советы

• Перед монтажом проверьте соответствие шпилек корпуса - они должны иметь стандартный шаг и диаметр, соответствующий кронштейнам комплекта.
• Если плата тяжёлая (близко к 100 кг), используйте все четыре рейки равномерно - не перегружайте одну или две.
• При сборке нескольких уровней плат следите, чтобы нижние рейки не перекрывали доступ к клеммникам или вентиляционным отверстиям.
• Артикул r5rdmp09 - единственный комплект для этих корпусов; аналоги от других производителей не гарантируют совместимость.
