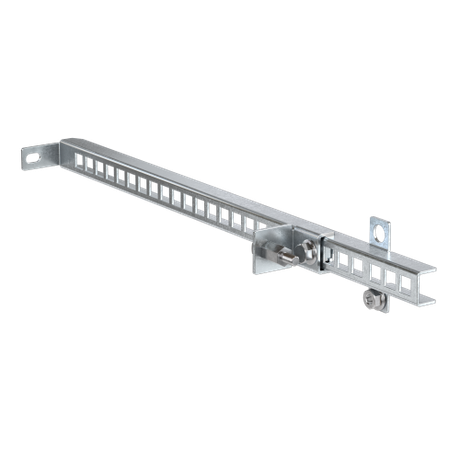

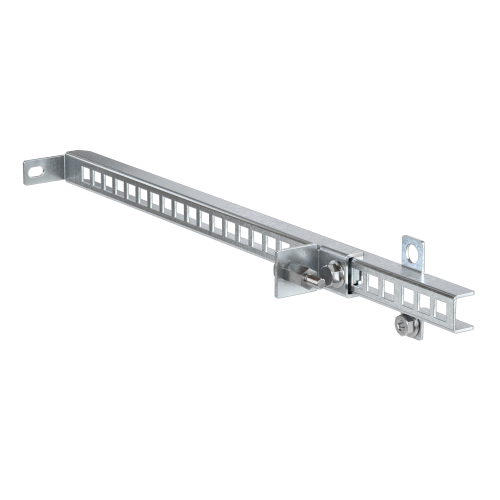

Комплект реек для МП ST/CE Г=300 ММ 4 рейки в комплекте | R5RDMP03 DKC ДКС

Комплект реек для металлического профиля ST/CE, высота 300 мм, 4 рейки в комплекте от DKC (ДКС), артикул r5rdmp03, предназначен для точной фиксации и регулировки монтажных плат внутри корпусов серий ST, STX, STE, STEX и STH. Каждая рейка выдерживает до 100 кг, что делает её надёжным решением для тяжёлых устройств.

Назначение и область применения

Эти рейки используются для установки и регулировки монтажных плат - например, распределительных щитов, контроллеров, преобразователей частоты или других электротехнических модулей - внутрь корпусов стандарта ST/CE. Они позволяют точно задать глубину расположения платы относительно лицевой панели корпуса, обеспечивая удобный доступ к клеммам и элементам управления. Подходят для промышленного оборудования, автоматизации, систем управления и силовой электроники.

Технические характеристики

• Высота рейки: 300 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Цвет: естественный (серебристый, без покрытия)
• Количество в комплекте: 4 рейки + 4 кронштейна + монтажные аксессуары
• Шаг регулировки: 12,5 мм
• Максимальная статическая нагрузка на одну рейку: 100 кг
• Тип крепления: на стандартные шпильки корпусов ST/CE

Совместимость и монтаж

Рейки совместимы исключительно с корпусами серий ST, STX, STE, STEX и STH от DKC. Устанавливаются на предварительно установленные шпильки, которые уже есть в этих корпусах - дополнительное сверление не требуется. Кронштейны крепятся к рейкам и фиксируют монтажную плату снизу. Для сборки нужен лишь гаечный ключ или отвертка. Регулировка глубины происходит за счёт перестановки кронштейнов по зубчатому профилю рейки с интервалом 12,5 мм - каждое положение фиксируется механически.

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм - не деформируются под нагрузкой
• Запатентованная система регулировки позволяет легко менять положение платы без демонтажа
• Оцинкованная сталь устойчива к коррозии в условиях цеха
• Полный комплект - всё необходимое в одной упаковке, не требует допзакупок
• Подтверждённая нагрузочная способность - 100 кг на рейку проверена испытаниями

Ограничения применения

• Не подходят для корпусов других производителей - даже аналогичных по форме
• Не предназначены для динамических нагрузок - удары, вибрация, перемещение оборудования могут повредить крепление
• Не рекомендуются для открытых помещений с повышенной влажностью - оцинковка защищает от коррозии, но не является герметичной
• Не поддерживают монтаж через болты - только через стандартные шпильки корпуса

Примеры использования

• Установка частотного преобразователя в корпус STX с возможностью выдвижения на 50 мм для обслуживания
• Фиксация распределительного щита с тяжёлыми автоматическими выключателями в корпусе STH
• Настройка глубины панели управления на конвейере с учётом расположения кнопок и индикаторов
• Монтаж PLC-контроллера в шкафу с ограниченным пространством - рейки позволяют точно “приблизить” плату к передней стенке

Практические советы

• Перед монтажом проверьте наличие шпилек на корпусе - без них рейки нельзя установить
• Используйте только оригинальные кронштейны из комплекта - сторонние детали могут не соответствовать шагу 12,5 мм
• При равномерном распределении нагрузки между четырьмя рейками можно устанавливать платы массой до 400 кг
• Если плата имеет большие габариты, убедитесь, что она полностью опирается на все четыре рейки - перекос вызывает риск деформации
• При замене старых реек - сохраните монтажные аксессуары; они совместимы со всеми комплектами серии RAM block
