Комплект реек для установки главной шинной системы, 425мм | 307628 КЭАЗ

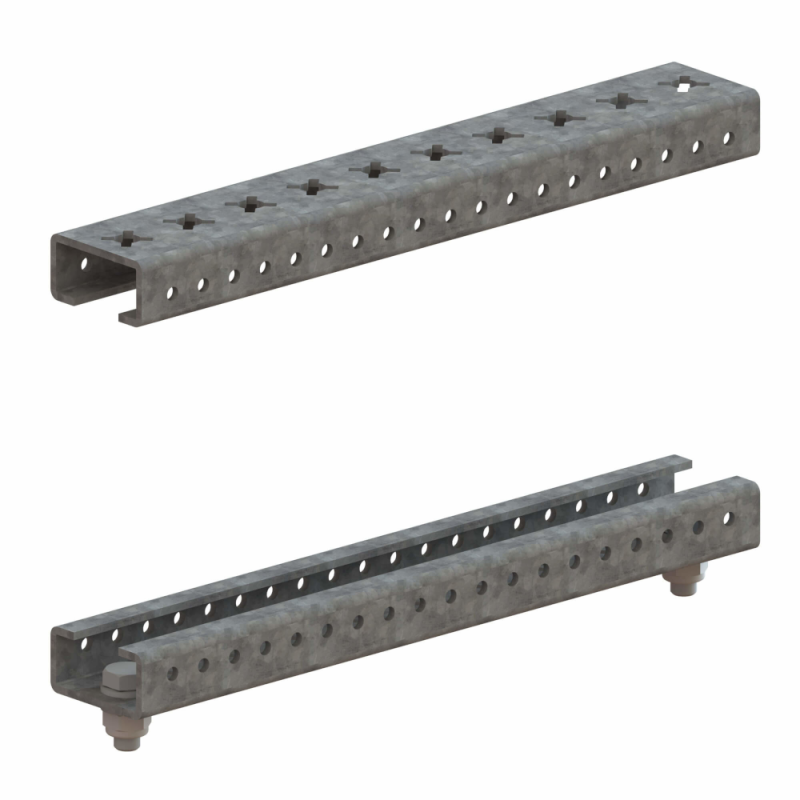

Комплект реек для установки главной шинной системы, 425мм КЭАЗ - это элемент крепления для сборки шинной системы в распределительных щитах. Продукт из серии OptiBox M от КЭАЗ предназначен для надежной фиксации главных токоведущих шин в системах автоматизации и распределения энергии.

Назначение и область применения

Комплект реек для установки главной шинной системы, 425мм КЭАЗ используется для монтажа главных шин в щитах управления и распределения электроэнергии. Подходит для сборки НКУ (нормируемых коммутационных устройств) в промышленных, жилых и коммерческих объектах. Работает в паре с шинами, соответствующими высоте профиля 10 мм - например, с шинами серии OptiBox M.

Технические характеристики

• Тип изделия: рейка
• Высота профиля шины: 10 мм - совместима со стандартными шинами этого формата
• Ширина: 20 мм
• Глубина: 70 мм
• Длина: 425 мм
• Материал: оцинкованная сталь - устойчивость к коррозии, долгий срок службы
• Отделка поверхности: оцинкованная - защищает от воздействия влаги и химических сред
• Способ монтажа: винтовое крепление - позволяет закрепить на DIN-рейке или стенке щита
• Исполнение: системное - часть единой системы OptiBox M
• Количество модулей (U-юнитов): 1 - занимает один вертикальный модуль в щите

Совместимость и монтаж

Комплект реек для установки главной шинной системы, 425мм КЭАЗ совместим с шинами, имеющими профиль высотой 10 мм, включая продукцию серии OptiBox M. Монтируется с помощью винтов через отверстия в основании рейки - можно крепить как к металлическому корпусу щита, так и к DIN-рейке, если она имеет подходящую геометрию. Убедитесь, что посадочные места на шине точно соответствуют форме и шагу крепежа этой рейки.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для промышленного оборудования. Хотя явного указания на соответствие ГОСТ или IEC нет, материал и конструкция соответствуют практикам, применяемым в Европейских и российских стандартах на НКУ. Для работы в условиях повышенной влажности рекомендовано использовать в сочетании с герметичными крышками и заземлением всей системы.

Преимущества

• Стандартная высота профиля 10 мм обеспечивает универсальную совместимость с большинством шин OptiBox M
• Оцинкованная сталь повышает долговечность в агрессивных средах
• Простая система винтового крепления снижает время монтажа
• Чёткая геометрия (20×10×70 мм) гарантирует точную установку и предотвращает перекосы шин
• Является частью единой экосистемы OptiBox M - легко заменяется и дополняется другими элементами

Ограничения применения

• Не предназначена для самостоятельного крепления тяжелых шин без дополнительной опоры - требует поддержки с обоих концов
• Не подходит для монтажа шин с профилем выше 10 мм
• Не рассчитана на внешнюю установку без защиты от осадков и прямого попадания воды
• Не является токоведущим элементом - служит исключительно для фиксации

Примеры использования

Комплект реек для установки главной шинной системы, 425мм КЭАЗ применяется в:

• Щитах автоматического управления насосными станциями
• Распределительных пунктах на заводах с частотными преобразователями
• Системах питания конвейеров и промышленных роботов
• Щитах освещения и вентиляции в крупных торговых центрах

Практические советы

• Перед монтажом проверьте, чтобы шина плотно входила в профиль рейки - зазор более 0,5 мм может вызвать нагрев и контактные потери
• Для длинных участков шинной системы используйте минимум две рейки - одна на каждом конце, и желательно - ещё одну посередине
• Закручивайте винты равномерно, не переусердствуя - перегрузка может деформировать оцинкованную сталь
• Обязательно заземлите рейку через корпус щита или отдельный проводник - даже если шина уже заземлена
• При использовании в помещениях с высокой влажностью дополнительно покрывайте точки крепления антикоррозийной смазкой
