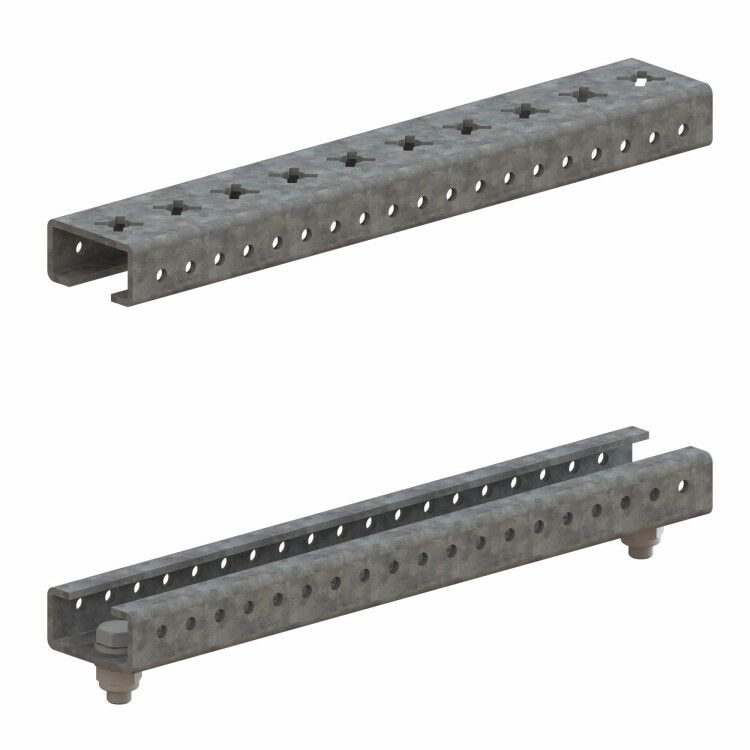

Комплект реек для установки главной шинной системы 500мм | R5BBMR500 DKC ДКС

Комплект реек для установки главной шинной системы DKC 500 мм (арт. r5bbmr500) предназначен для фиксации и выравнивания шинных систем в распределительных щитах. Этот комплект обеспечивает надёжную механическую опору для изоляторов и других элементов главной шинной системы, упрощая сборку и обслуживание.

Назначение и область применения

Комплект реек для установки главной шинной системы DKC 500 мм используется для монтажа токоведущих шин в силовых щитах и распределительных устройствах. Подходит для промышленного оборудования, автоматизированных линий, энергообъектов и объектов ЖКХ, где требуется жесткая и точная фиксация шинной системы. Каждая рейка длиной 500 мм служит основой для крепления изоляторов, контактных элементов и поддерживающих конструкций.

Технические характеристики

• Длина рейки: 500 мм
• Материал: оцинкованная сталь - устойчивость к коррозии, долговечность в условиях повышенной влажности
• Тип изделия: комплект - содержит готовые элементы для сборки без необходимости доработки
• Тип крепления: на стену, потолок, подвешивание - гибкость расположения в щите
• Способ монтажа: зажим - быстрая установка без сверления или болтов
• Исполнение: крепежный кронштейн - обеспечивает стабильное положение шины относительно корпуса щита

Совместимость и монтаж

Комплект реек DKC 500 мм совместим со шинными системами серии RAM bus. Монтаж осуществляется с помощью зажимного механизма - рейка фиксируется на направляющей или поверхности без инструментов. Для правильной установки необходимо соблюдать шаг между креплениями, указанный в документации к шинной системе. Убедитесь, что поверхность, на которую крепится рейка, плоская и прочная. Нагрузка на одну рейку не должна превышать допустимую для используемых изоляторов.

Преимущества

• Готовый комплект исключает необходимость самостоятельной нарезки или подбора крепёжа
• Оцинкованная сталь повышает срок службы в агрессивных средах
• Зажимной способ монтажа снижает время сборки на 30–40%
• Стандартная длина 500 мм соответствует типовым интервалам между шинами в большинстве щитов
• Поддерживается серия RAM bus - гарантия совместимости с другими элементами системы

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты IP и не рассчитана на воздействие осадков
• Не рекомендуется использовать в местах с постоянным вибрационным воздействием выше 1g - возможна потеря фиксации
• Не подходит для высокочастотных цепей без дополнительного экранирования
• Длина 500 мм не позволяет применять её как единичный элемент для длинных трасс - требуются соединения нескольких реек

Примеры использования

• Установка главной шинной системы в щите управления насосной станцией
• Фиксация медных шин в распределительном устройстве 400 В на заводе
• Сборка шинного модуля в щите АВР для объекта с высокими требованиями к надёжности
• Монтаж в щитах с ограниченным пространством - благодаря компактному зажимному креплению

Практические советы

• Перед монтажом проверьте, чтобы посадочные места на изоляторах точно соответствовали профилю реек - не допускайте перекосов
• При использовании нескольких реек в одной линии - выравнивайте их по уровню, чтобы избежать напряжений в шинах
• Не затягивайте зажимы слишком сильно - это может деформировать оцинкованное покрытие и снизить коррозионную стойкость
• Для удобства сборки используйте комплекты в паре с крепёжными планками серии RAM bus - они уже протестированы на совместимость
• Артикул r5bbmr500 - храните в сухом месте до монтажа; влажность может вызвать образование белого налёта на оцинковке, который не влияет на работу, но требует осторожного обращения
