Комплект шарнирных соединителей для лестничного лотка H100 s:2,0 мм N | LSHU3 КМ-профиль LO34752

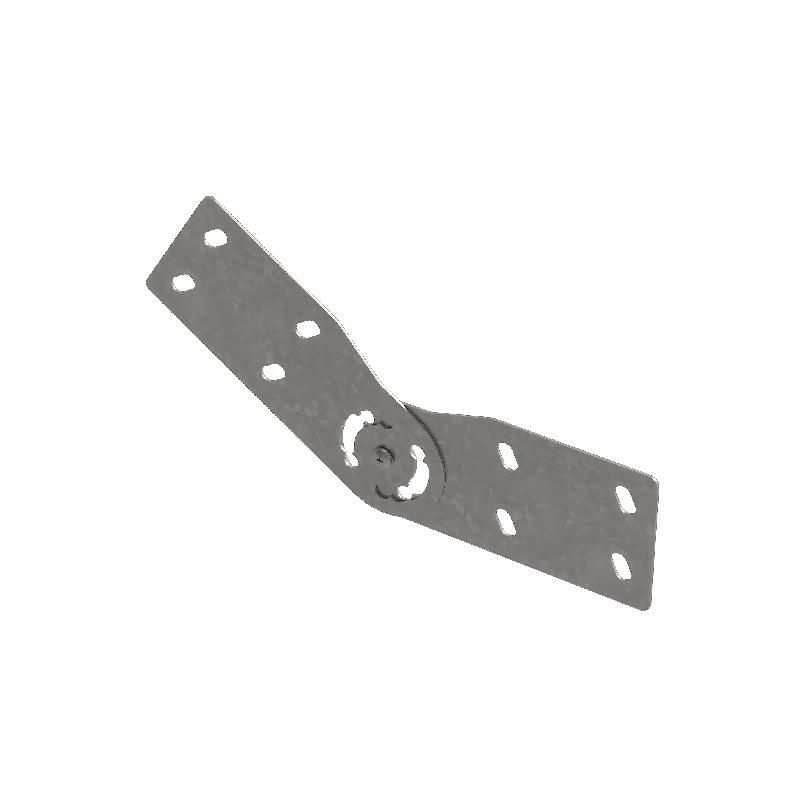

Комплект шарнирных соединителей для лестничного лотка H100 толщиной 2.0 мм LSHU3 N КМ-профиль предназначен для изменения направления кабельной трассы в вертикальной плоскости. Изделие изготовлено из оцинкованной стали и совместимо с лестничными лотками системы КМ-Профилю, обеспечивает надёжное и быстрое соединение без сварки.

Назначение и область применения

Комплект шарнирных соединителей для лестничного лотка H100 толщиной 2.0 мм LSHU3 N КМ-профиль применяется для поворотов кабельной трассы на 90° вверх или вниз. Подходит для монтажа в помещениях с сухим и умеренно-agрессивным климатом - офисах, производственных цехах, жилых комплексах, торговых центрах. Не рекомендуется для использования на открытом воздухе, в условиях повышенной влажности, химически активных сред или при постоянном контакте с водой.

Технические характеристики

• Высота лотка: 100 мм
• Толщина материала: 2,0 мм
• Материал: сталь оцинкованная горячим способом (по технологии Сендзимира)
• Тип соединения: винтовой разъём
• Тип шарнира: вертикальный
• Цвет: светло-серый
• Исполнение: шарнирное крепление
• Количество элементов в комплекте: 2 пластины + метизы (болты, гайки, шайбы)

Совместимость и монтаж

Комплект шарнирных соединителей для лестничного лотка H100 толщиной 2.0 мм LSHU3 N КМ-профиль совместим только с лестничными лотками той же высоты (100 мм) и аналогичной толщины стенок (2,0 мм) от системы КМ-Профилю. Для соединения двух лотков требуется установить два комплекта - один на каждом конце поворота. Монтаж выполняется вручную: пластины фиксируются к бортам лотков с помощью винтов, после чего соединяются друг с другом. Нет необходимости в сварке или специальных инструментах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ и категории размещения 3 - допускает применение в закрытых помещениях с контролируемым микроклиматом. Оцинкование горячим способом обеспечивает долговечную защиту от коррозии в условиях нормальной влажности. Соответствует требованиям безопасности для электромонтажных систем в зданиях согласно ПУЭ.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия
• Горячеоцинкованная сталь устойчива к механическим воздействиям и коррозии в сухих средах
• Регулируемый угол поворота позволяет адаптировать трассу под реальные условия прохода
• Компоненты стандартизированы - легко заменяются и совместимы с другими элементами системы КМ-Профилю

Ограничения применения

• Не предназначены для наружной установки - оцинковка не рассчитана на постоянное воздействие осадков
• Не подходят для агрессивных сред: химических цехов, моек, парилок, соляных зон
• Запрещается использование с лотками другой высоты (например, H80 или H150)
• Не обеспечивают герметичность - не используются там, где нужна IP-защита

Примеры использования

• Переход кабельной трассы с этажа на этаж в многоэтажном здании
• Обход колонн или перекрытий в офисных и производственных помещениях
• Подключение кабелей к оборудованию, расположенному ниже уровня основной трассы
• Монтаж в распределительных пунктах, серверных, кабельных каналах

Практические советы

• При монтаже проверьте, что толщина стенок лотка точно соответствует 2,0 мм - иначе соединение будет ненадёжным
• Используйте только метизы из комплекта - они подобраны по размеру и прочности
• Два комплекта обязательны для одного поворота - один на входе, второй на выходе
• После сборки затяните болты равномерно, чтобы избежать деформации металла
• Для длительной службы избегайте попадания воды на соединители - даже оцинковка имеет пределы защиты
