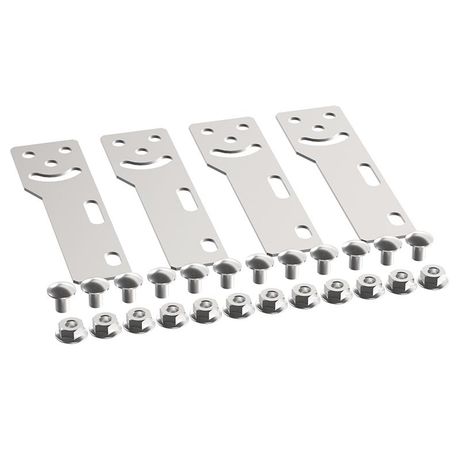

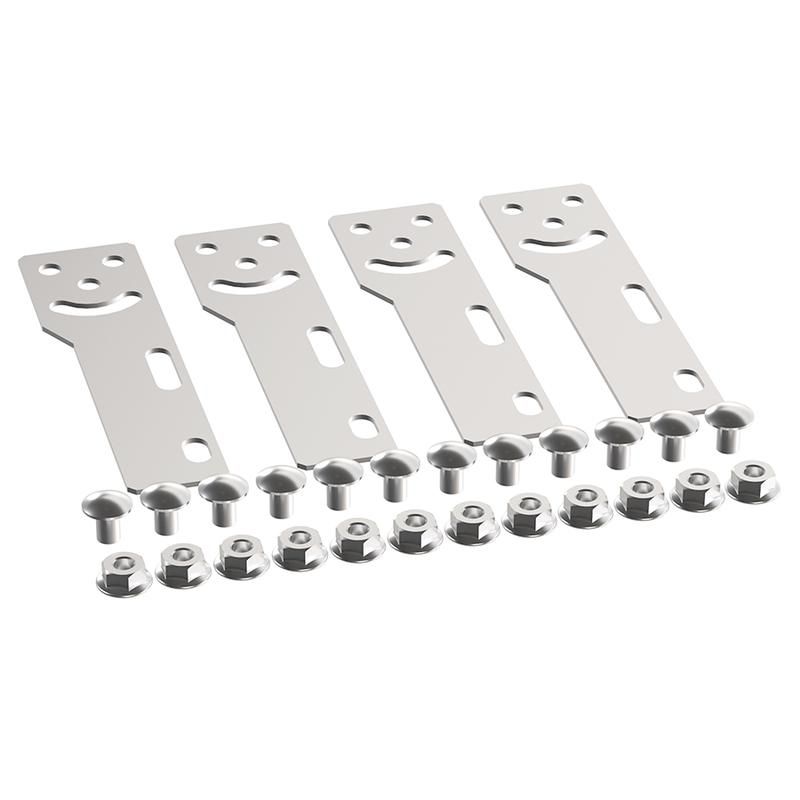

Комплект шарнирного соед. h=100 мм EKF | o10010k

Комплект шарнирного соединения EKF-Line с высотой 100 мм предназначен для гибкого соединения участков кабельных лотков при изменении направления трассы, обеспечивая надежную передачу нагрузки и сохранение целостности проводки. Этот компонент совместим с системой EKF-Line и подходит для промышленных, коммерческих и жилых объектов.

Назначение и область применения

Комплект шарнирного соединения высотой 100 мм используется для создания поворотов в кабельных трассах между горизонтальными и вертикальными участками лотков. Он применяется там, где требуется изменение направления прокладки кабелей без нарушения герметичности и механической устойчивости системы. Подходит для установки на стенах, потолках, в коробах и каналах в зданиях различного типа - от заводов до офисных центров.

Технические характеристики

• Высота: 100 мм - обеспечивает достаточное расстояние для прохода кабелей при повороте;
• Тип соединения: винтовой разъем - позволяет легко собирать и разбирать соединение без сварки или клепки;
• Материал: сталь - прочная основа, выдерживающая механические нагрузки;
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Исполнение: соединитель угловой - формирует угол 90° между лотками;
• Толщина материала: 0,8 мм - оптимальная для баланса жесткости и веса;
• Цвет: светло-серый - соответствует цветовой гамме всей серии EKF-Line;
• Гарантийный срок: 36 месяцев - подтверждает долговечность конструкции.

Совместимость и монтаж

Комплект шарнирного соединения высота 100 мм совместим со всеми лотками серии EKF-Line - как с перфорированными, так и с неперфорированными моделями, с крышкой и без нее. Монтаж выполняется путем фиксации к торцам лотков с помощью винтового разъема. Для сборки потребуются стандартные инструменты: отвертка или ключ. Убедитесь, что толщина стенок лотка соответствует 0,8 мм - иначе возможна потеря плотности соединения. Соединение не требует сварки, что ускоряет работу и снижает риск повреждения изоляции кабелей.

Преимущества

• Угловое исполнение позволяет менять направление трассы без дополнительных переходников;
• Оцинкованное покрытие увеличивает срок службы в помещениях с высокой влажностью или на улице;
• Винтовой разъем исключает необходимость специализированного оборудования при монтаже;
• Совместимость с широким спектром лотков EKF-Line упрощает замену и расширение системы;
• Стандартная высота 100 мм соответствует требованиям большинства нормативов по прокладке кабелей.

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - не рассчитан на подвешивание тяжелых лотков без дополнительной подвески;
• Работает только с лотками толщиной 0,8 мм; использование с более толстыми или тонкими лотками может привести к плохому контакту;
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или химически активных паров без защиты;
• Не является водонепроницаемым устройством - при необходимости герметизации следует использовать дополнительные уплотнители.

Примеры использования

• Переход от горизонтальной трассы на полу к вертикальному лотку вдоль стены в производственном цехе;
• Обход препятствий (балок, труб) в офисных зданиях при прокладке слаботочных сетей;
• Подключение кабельных лотков к распределительному щиту через вертикальный канал;
• Монтаж в многоквартирных домах при прокладке кабелей связи и видеонаблюдения.

Практические советы

• Перед монтажом проверьте соответствие толщины стенок лотка и соединителя - 0,8 мм - чтобы избежать люфта;
• Затягивайте винты равномерно, не переусердствуя, чтобы не деформировать оцинкованное покрытие;
• Если трасса проходит в сыром помещении, дополнительно смажьте места соединений антикоррозийной смазкой;
• При использовании с крышкой убедитесь, что крышка не задевает за грани соединителя - возможно, придется немного подрезать ее край;
• Этот комплект - часть единой системы EKF-Line, поэтому лучше заказывать все элементы одной партией для гарантии точного совпадения размеров и цвета.
