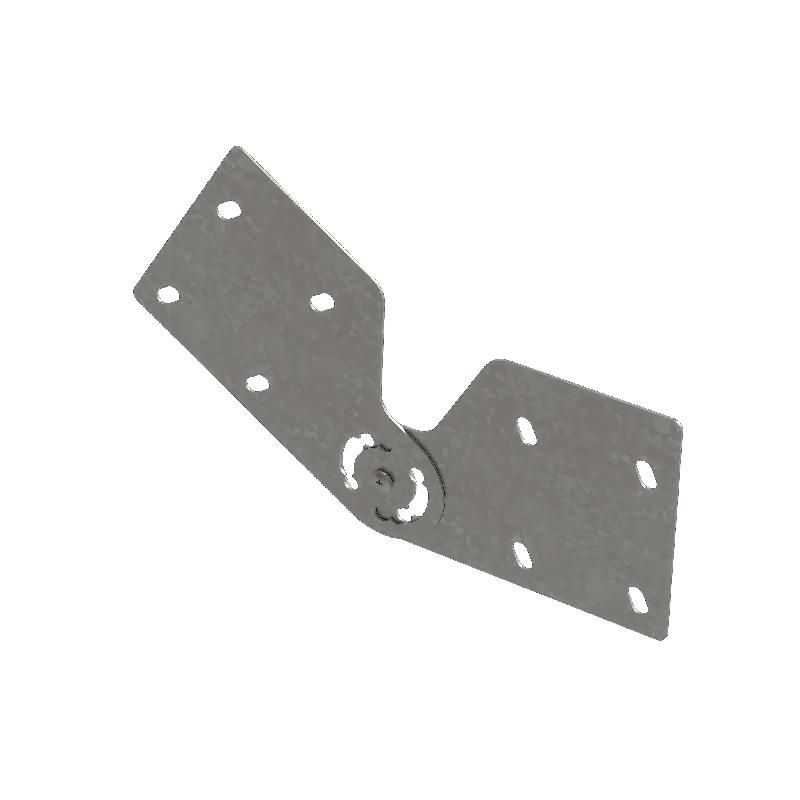

Комплект шарнирных соединителей для лестничного лотка H150 s:2,0 мм N | LSHU4 КМ-профиль LO42129

Комплект шарнирных соединителей для лестничного лотка H150 от КМ-Профиля (артикул lo42129) предназначен для создания гибких переходов в вертикальной плоскости при прокладке кабельных трасс с бортами высотой 150 мм. Изделие изготовлено из оцинкованной стали и рассчитано на внутреннюю установку в помещениях с умеренной влажностью.

Назначение и область применения

Комплект шарнирных соединителей для лестничного лотка H150 позволяет изменить направление кабельной трассы под углом, обеспечивая плавный переход между горизонтальными участками лотка на разных уровнях. Применяется там, где требуется вертикальная смена трассы - например, при проходе через этажи, перекрытия или наклонные поверхности.

Подходит для монтажа в промышленных, жилых и коммерческих зданиях. Работает в условиях сухого воздуха и слабоагрессивных сред - не рекомендуется для использования во влажных, сырых или химически активных помещениях.

Технические характеристики

• Высота борта лотка: 150 мм
• Толщина материала: 2,0 мм
• Материал: сталь, оцинкованная по методу Сендзимира
• Комплектация: две пластины с отверстиями + крепёж (болты, гайки, шайбы)
• Стандарт климатического исполнения: УХЛ по ГОСТ 15150-69

Совместимость и монтаж

Комплект шарнирных соединителей для лестничного лотка H150 совместим только с лотками КМ-Профиля высотой 150 мм. Для соединения двух лотков требуется два комплекта - один для каждого торца. Монтировать следует на ровную поверхность, выравнивая положение лотков до затяжки крепежа.

Необходимый инструмент: ключ на 10–13 мм (в зависимости от метизов), уровень. Отверстия в пластинах позволяют фиксацию болтами прямо в стену или кронштейн, либо через опорные элементы лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ, что гарантирует надёжную работу в закрытых помещениях с контролируемой температурой и влажностью. Оцинкование по методу Сендзимира обеспечивает равномерное покрытие и долговечность против коррозии в нормальных условиях.

Преимущества

• Устойчивость к механическим нагрузкам благодаря толщине стали 2,0 мм
• Равномерное цинковое покрытие защищает от ржавчины даже при частичном повреждении
• Готовый комплект с метизами исключает необходимость докупать крепёж
• Простая сборка без специального оборудования

Ограничения применения

• Не предназначена для наружной установки - риск коррозии при повышенной влажности
• Не подходит для агрессивных сред: химических цехов, моек, парилок, канализационных камер
• Не работает с лотками других производителей или другой высоты борта
• Запрещён монтаж в местах постоянного контакта с водой или конденсатом

Примеры использования

• Переход кабельной трассы между этажами в офисном здании
• Связка лотков на лестничной клетке с изменением уровня
• Обход инженерных колонн или трубопроводов в производственных цехах
• Прокладка силовых кабелей в торговых центрах с многоуровневыми потолками

Практические советы

• Перед монтажом проверьте, чтобы оба лотка имели одинаковый шаг крепления - иначе пластины не совпадут
• При использовании в длинных трассах учитывайте тепловое расширение - оставляйте минимальный зазор между соседними соединителями
• Не используйте саморезы вместо указанных в комплекте болтов - они не обеспечивают нужной прочности
• При необходимости замены одного лотка - демонтируйте оба комплекта одновременно, чтобы не деформировать конструкцию
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии глубоких царапин обработайте антивибрационным составом
