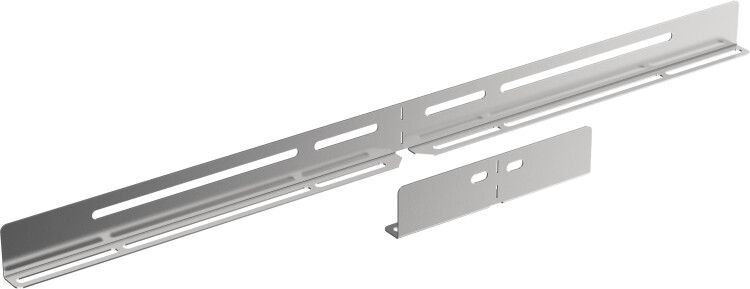

Комплект соединительный регулируемый LESTA h=150мм | CLM40D-KSR-150 IEK

Комплект соединительный регулируемый H=150 мм от IEK (ИЭК), артикул clm40d-ksr-150, предназначен для гибкой сборки кабельных трасс на лестничных лотках с возможностью изменения угла поворота в горизонтальной плоскости. Продукт из серии LESTA рассчитан на долгий срок эксплуатации и соответствует требованиям к огнестойкости.

Назначение и область применения

Комплект соединительный регулируемый H=150 мм используется для создания плавного поворота кабельной трассы между участками лестничного лотка. Подходит там, где требуется изменить направление трассы под любым углом - например, при обходе колонн, перегородок или переходах между этажами. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и на производствах с жесткими требованиями к надежности кабельных систем.

Технические характеристики

• Высота: 150 мм - обеспечивает достаточную вместимость для групп кабелей при повороте;
• Тип соединения: винтовой разъем - позволяет быстро фиксировать и демонтировать элемент без сварки;
• Материал: сталь оцинкованная по методу Сендзимира - высокая коррозионная стойкость, соответствие ГОСТ 14918-2020;
• Шарнирное соединение: да - обеспечивает свободный угол поворота до 180° в горизонтальной плоскости;
• Исполнение: продольный соединитель - работает вдоль оси лотка, сохраняет целостность кабельного пути;
• Тип лотка: лестничный - совместим с лестничными лотками серии LESTA;
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное цинковое покрытие, устойчивое к механическим воздействиям;
• Огнестойкость: да - не поддерживает горение, сохраняет структурную целостность при температуре до 900 C в течение 90 минут;
• Цвет: серый - стандартизированный цвет для промышленных комплектующих;
• Срок службы: 20 лет - при соблюдении условий эксплуатации в закрытых помещениях и защищенных зонах.

Совместимость и монтаж

Комплект соединительный регулируемый H=150 мм совместим только с лестничными лотками серии LESTA от IEK. Установка выполняется без сварки: элемент крепится к торцам лотков с помощью винтовых разъемов. Для правильного монтажа необходимо:

• Убедиться, что внутренняя ширина лотка соответствует типоразмеру комплекта;
• Не допускать перекоса при затяжке болтов - это снижает контактное давление и увеличивает риск деформации;
• Закручивать винты равномерно, чередуя их по диагонали, чтобы избежать перекоса шарнира;
• Проверить, что кабели не задевают за острые кромки при повороте - рекомендуется использовать мягкие вставки при большом числе силовых кабелей.

Безопасность и стандарты

Комплект изготовлен в соответствии с ГОСТ 14918-2020 (оцинкование стали) и прошел испытания на огнестойкость. Соответствует нормам ПУЭ и СП 31-110-2003 для кабельных систем в промышленных зонах. Материал не выделяет токсичных веществ при нагреве, что важно для помещений с постоянным пребыванием персонала.

Преимущества

• Регулируемый угол поворота - исключает необходимость заказа нескольких фиксированных угловых элементов;
• Оцинковка по методу Сендзимира - более долговечна, чем обычное холодное цинкование;
• Отсутствие сварки - ускоряет монтаж, снижает риски возгорания и требует меньше оборудования;
• Огнестойкость - повышает безопасность системы в случае аварии;
• Совместимость с серией LESTA - гарантирует точное совпадение геометрии и крепежных отверстий.

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных;
• Не подходит для кабельных каналов, труб или коробов - только для лестничных лотков;
• Не рекомендуется для открытых площадок без защиты от атмосферных осадков - хотя оцинковка устойчива, длительное воздействие воды и соли может снизить срок службы;
• Не следует применять в средах с повышенной химической агрессивностью (например, в химических цехах с кислотами) - материал не имеет специального антикоррозийного покрытия.

Примеры использования

• Переход кабельной трассы вокруг технологического оборудования на заводе;
• Обход колонн в распределительном щите подстанции;
• Смена направления трассы при переходе между смежными корпусами на складском комплексе;
• Формирование петлевого маршрута для обслуживания кабелей в многопрофильных цехах.

Практические советы

• При использовании в условиях вибраций (например, рядом с насосами или компрессорами) дополнительно проверьте затяжку винтов через 1–2 месяца после монтажа;
• Для больших объемов кабелей используйте комплект с запасом по высоте - 150 мм подходит для до 12–15 кабелей диаметром до 16 мм каждый;
• Не применяйте этот элемент как опору - он не рассчитан на нагрузку от веса кабелей, только на передачу усилий при повороте;
• При замене старого элемента - всегда проверяйте, что новый clm40d-ksr-150 точно совпадает по форме и размерам с оригиналом, особенно по ширине крепежных планок.
