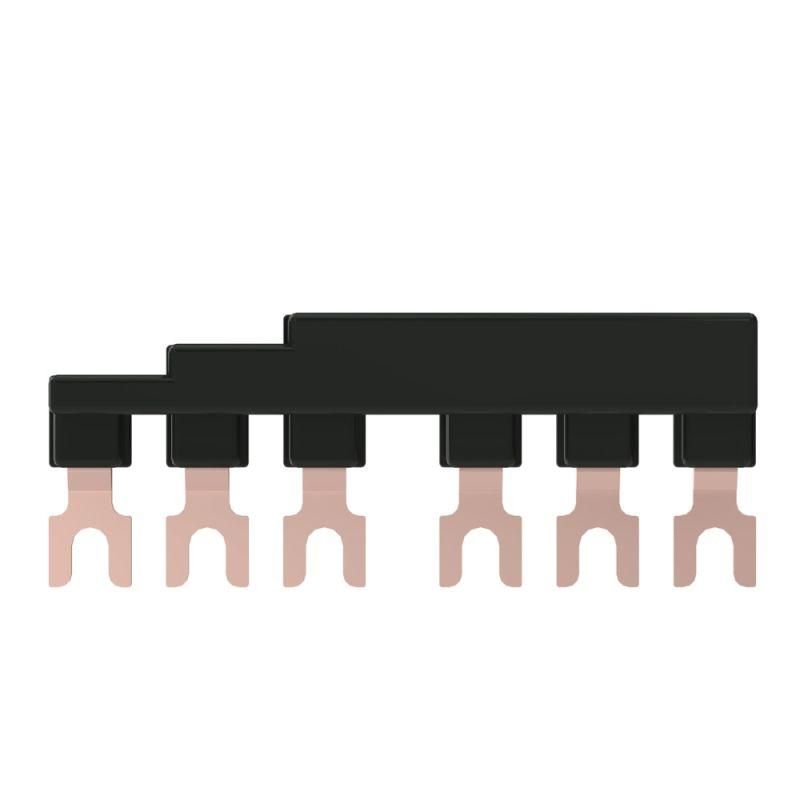

Комплект шин 3п 63А 2Х45мм SE GM2G245 APC

Комплект трехполюсных шин 63А 2х45 мм от Systeme Electric (артикул gm2g245) предназначен для равномерного распределения электроэнергии между несколькими автоматическими выключателями на одной DIN-рейке. Это решение упрощает монтаж, снижает количество проводов и повышает надежность соединений в щитах управления.

Назначение и область применения

Комплект трехполюсных шин 63А 2х45 мм используется для параллельного подключения трёх автоматических выключателей к одному входящему питанию. Подходит для установки на DIN-рейку в распределительных щитах. Применяется там, где требуется компактная и безопасная коммутация: в системах автоматизации, на производственных линиях, в щитах насосных станций, HVAC-системах и других объектах с групповым управлением нагрузками.

Технические характеристики

• Количество фаз: 3
• Номинальный ток: 63 А
• Количество контактов: 6 (по два на каждую фазу - вход и выход)
• Шаг контактов: 45 мм - соответствует стандартному шагу модульных автоматов Series SystemePact GM2
• Тип подключения: вилочное - обеспечивает быстрый и надёжный контакт без болтовых соединений
• Исполнение: 2 модуля по 45 мм - занимает минимальную ширину на рейке
• Метод монтажа: крепление сверху автоматических выключателей - не требует перестановки устройств
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Комплект трехполюсных шин 63А 2х45 мм совместим исключительно с автоматическими выключателями серии SystemePact GM2. Монтируется сверху на корпус выключателей - не требует демонтажа устройств. Каждый из шести контактов плотно защёлкивается на выводах автомата, обеспечивая механическую и электрическую стабильность. Установка выполняется вручную - инструменты не нужны. Перед монтажом проверьте, что автоматы находятся в одном положении (все включены или все выключены), чтобы избежать перекоса при защёлкивании.

Преимущества

• Уменьшает число внешних проводов - снижает риск ошибок при сборке и обслуживании
• Экономит место на DIN-рейке - вместо трёх отдельных проводов используются две шины
• Обеспечивает одинаковое напряжение на всех автоматах - минимизирует потери и нагрев
• Не требует затяжки клемм - исключает человеческий фактор при монтаже
• Совместим с серийной продукцией SystemePact - гарантирует соответствие нормам производителя

Ограничения применения

• Подходит только для автоматов серии SystemePact GM2 - несовместим с другими брендами или сериями (например, Schneider, ABB, Legrand)
• Работает только при номинальном токе до 63 А - нельзя использовать для защиты цепей выше этого значения
• Не рассчитана на частые отключения под нагрузкой - рекомендовано применение в стационарных схемах
• Запрещено использование во взрывоопасных зонах - отсутствует специальная защита от искр и перегрева

Примеры использования

• Щит управления конвейером: три двигателя запитываются через отдельные автоматы, подключённые к одной шине
• Система освещения: группы светильников контролируются тремя автоматами, подключенными параллельно
• HVAC-щит: вентиляторы, насосы и терморегуляторы запитаны через GM2 с использованием шин 63А 2х45 мм

Практические советы

• Перед установкой убедитесь, что автоматы имеют одинаковый тип клемм - отличия в форме могут помешать защёлкиванию
• Не используйте шину для подключения мощных потребителей (>63 А) даже при условии, что суммарная нагрузка ниже порога - каждый автомат ограничен своим номиналом
• Проверяйте температуру шины после первых часов работы - если она слишком горячая, возможно, есть плохой контакт или перегрузка
• При замене одного из автоматов - отключите питание перед снятием шины; её можно легко снять и переустановить без повреждений
• Храните комплект в сухом месте - хотя он не имеет IP-защиты, влага может вызвать окисление контактов
