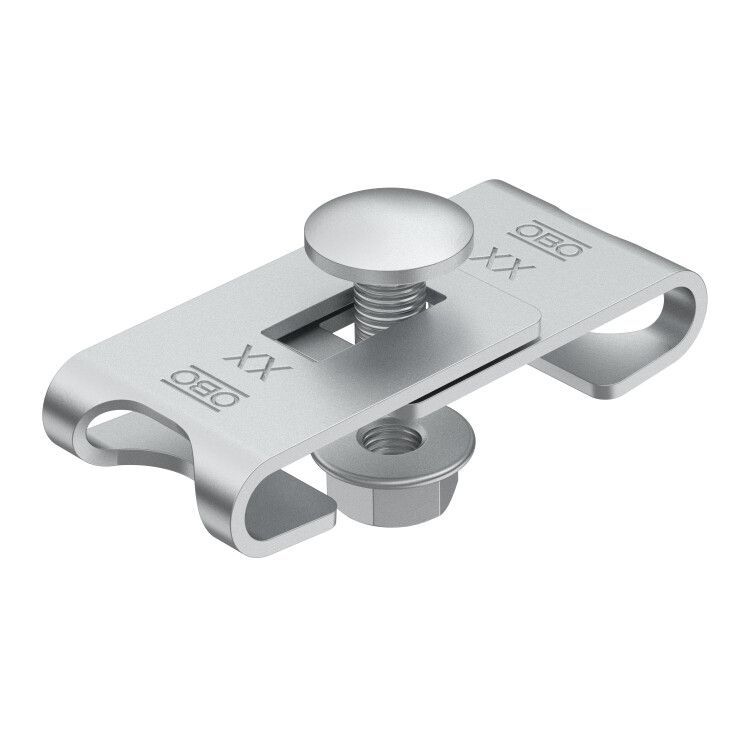

Соединитель угловой - 6016715 OBO Bettermann GEV 36 G

Угловой соединитель для кабельного лотка GEV 36 G от OBO BETTERMANN предназначен для надёжного соединения секций проволочного лотка под углом 90°. Продукт совместим с лотками шириной 50–600 мм и обеспечивает механическую прочность и электрическую целостность системы кабельной трассы.

Назначение и область применения

Угловой соединитель для кабельного лотка GEV 36 G используется для формирования поворотов в системах кабельных лотков из проволочных сетчатых конструкций. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и автоматизации. Особенно эффективен там, где требуется изменить направление трассы без потери жесткости и доступа к кабелям.

Технические характеристики

• Тип изделия: угловой соединитель (90°)
• Материал: сталь с гальваническим цинкованием
• Толщина металла: 1 мм
• Ширина совмещаемого лотка: 50–600 мм
• Толщина проволоки лотка: 3,9–4,9 мм
• Тип соединения: винтовой зажим
• Совместим с проволочным лотком: да
• Артикулы: gev 36 g, 6016715

Совместимость и монтаж

Угловой соединитель для кабельного лотка GEV 36 G фиксируется на двух перпендикулярных участках проволочного лотка через винтовые зажимы. Для установки необходимо:

• Выровнять торцы лотков точно под углом 90°;
• Закрепить соединитель на каждом участке с помощью болтов, входящих в комплект;
• Убедиться, что толщина проволоки лотка находится в пределе 3,9–4,9 мм – иначе контакт будет ненадёжным.

Не требует сварки или специальных инструментов. Монтаж выполняется обычными ключами. Учитывайте посадочные размеры: соединитель рассчитан исключительно на стандартный профиль проволочного лотка OBO Bettermann.

Преимущества

• Гальваническое цинкование защищает от коррозии даже во влажной среде.
• Жёсткая конструкция сохраняет форму лотка после сборки, снижает прогиб.
• Разборная система позволяет легко заменить или модифицировать участок трассы.
• Электрический контакт между лотками обеспечен благодаря металлическому корпусу – не нуждается в дополнительном заземлении.

Ограничения применения

• Не для трубчатых, глухих или пластиковых лотков – только для проволочных сетчатых.
• Не рекомендован для внешней установки без защиты от осадков – хотя покрытие устойчиво, длительное воздействие воды может вызвать выцветание цинка.
• Не поддерживает нагрузки выше допустимых для лотка; не является несущим элементом – передаёт нагрузку от самого лотка.
• Не работает с лотками тоньше 3,9 мм или толще 4,9 мм проволоки – возможен проскальзывание или деформация.

Примеры использования

• Переход кабельной трассы с горизонтального уровня на вертикальный в распределительной комнате завода.
• Обход колонн или оборудования в машинном зале с использованием проволочного лотка.
• Формирование уголков в системах управления технологическими процессами на пищевых производствах.

Практические советы

• Перед монтажом проверьте соответствие толщины проволоки лотка заявленному диапазону (3,9–4,9 мм) – это гарантирует плотную посадку.
• Используйте антивибрационные шайбы при работе в условиях постоянной вибрации (например, рядом с насосами или компрессорами).
• При необходимости удлинения трассы используйте этот же тип соединителя последовательно – он совместим с другими элементами серии GEV.
• Не затягивайте винты слишком сильно – можно повредить проволоку лотка и нарушить электроконтакт.
