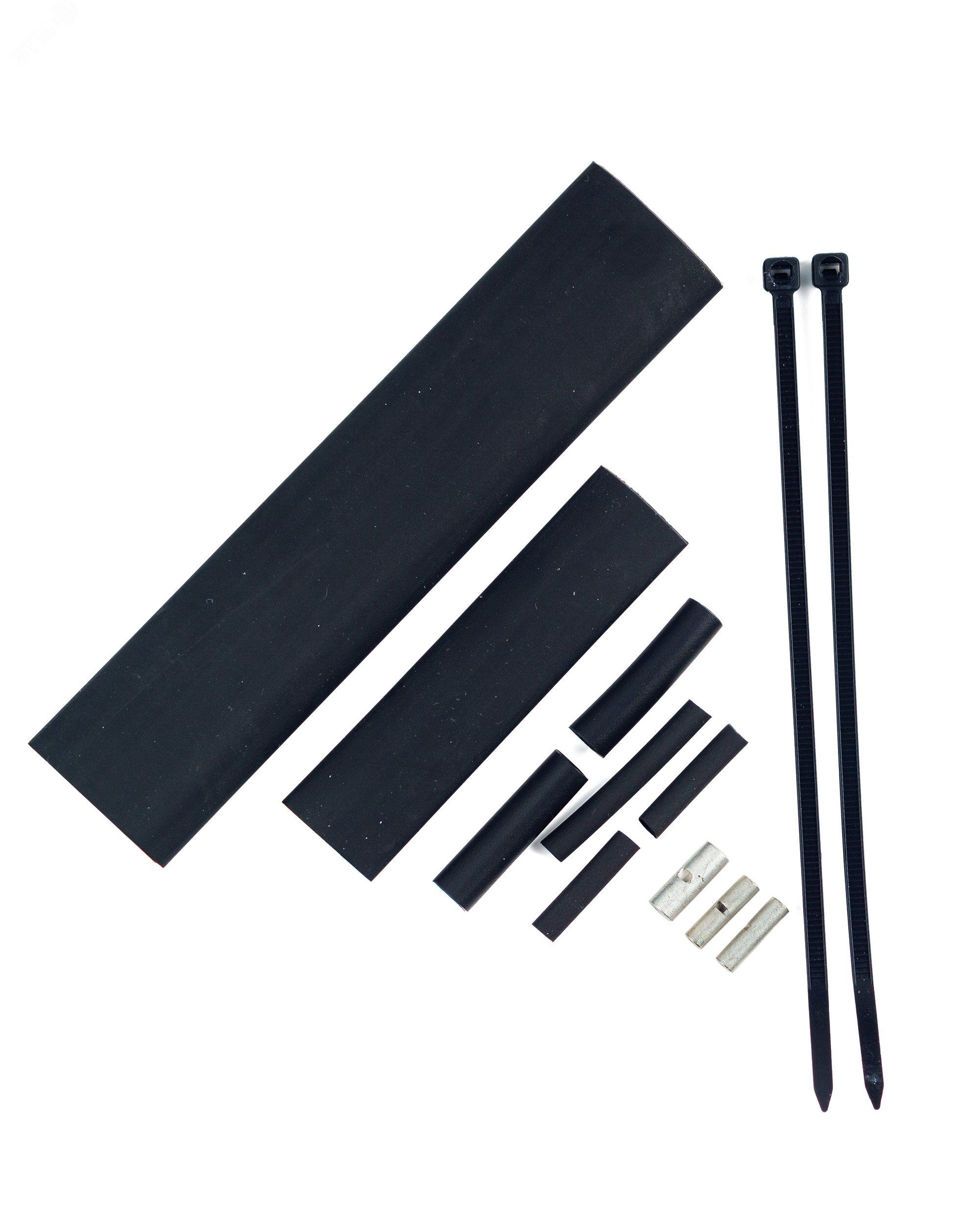

Комплект термоусадочный для ремонта/соединения саморег. кабелей HXTR; HXTP Extherm Con/T splice

Комплект термоусадочный для ремонта/соединения саморегулирующихся кабелей EXTHERM Con/T Splice позволяет надёжно соединить нагревательный кабель HXTR/HXTP с силовым проводом или восстановить повреждённый участок прямо на месте установки. Подходит для монтажа с применением тепла - строительного фена или открытого пламени.

Назначение и область применения

Комплект EXTHERM Con/T Splice используется для двух задач:

• Подключение саморегулирующегося кабеля (HXTR, HXTP) к обычному силовому кабелю питания;
• Ремонт (сращивание) самого нагревательного кабеля при повреждении изоляции или обрыве.

Применяется там, где невозможно использовать заводские ответвители - например, на уже смонтированных системах обогрева труб, полов, крыш. Монтаж выполняют непосредственно на объекте, используя теплофен или горелку.

Технические характеристики

• Номинальное напряжение: 220–240 В - совместим с бытовыми и промышленными сетями в Европе и странах СНГ;
• Материал изоляции: термопласт - обеспечивает герметичную усадку при нагреве, сохраняет эластичность после остывания;
• Максимальная рабочая температура: +125 C - выдерживает длительный контакт с поверхностью, прогретой до этой отметки;
• Сечение токонесущих жил кабеля: 1,3 мм2 - подходит только для моделей с таким же сечением внутренних проводников.

Совместимость и монтаж

Комплект EXTHERM Con/T Splice работает исключительно с саморегулирующимися кабелями HXTR и HXTP, имеющими сечение токонесущих жил именно 1,3 мм2. Не подходит для других типов кабелей, даже если они тоже саморегулирующиеся.

Для монтажа требуется:

• Строительный фен (температура 180–250 C) или газовая горелка с контролируемым пламенем;
• Инструменты для зачистки изоляции - нож, щётка, бритва;
• Устойчивый рабочий стол или опора - чтобы не деформировать комплект во время усадки.

Не допускается перегрев - при слишком высокой температуре материал может расплавиться или потрескаться. Нагревают равномерно, медленно, начиная с центра комплекта.

Безопасность и стандарты

Комплект соответствует требованиям безопасности для электрооборудования, работающего в условиях повышенной влажности и температуры. Однако он не имеет сертификата IP - поэтому не предназначен для постоянного контакта с водой. После сборки место соединения остаётся герметичным, но требует защиты от механических ударов и прямого попадания воды - лучше поместить его в корпус или заключить в защитную муфту.

Преимущества

• Запаянная изолирующая система - не нуждается в дополнительном скотче или клеях;
• Высокая прочность шва - после усадки соединение становится единым целым, не расслаивается;
• Легко монтируется на месте - не требует сложного оборудования или мастерской;
• Экономит время - замена повреждённого участка занимает меньше часа вместо демонтажа всего кабеля.

Ограничения применения

• Не применяется для кабелей с сечением жил больше или меньше 1,3 мм2 - риск перегрева или плохого контакта;
• Не рекомендован для мест с частыми вибрациями - возможна микротрещина в изоляции;
• Не подходит для погружения в жидкости - хотя усадка герметизирует, она не создаёт водонепроницаемую среду класса IP67;
• Не следует использовать в помещениях с взрывоопасной средой - материалы не имеют взрывозащиты.

Примеры использования

• Ремонт кабеля HXTP на крыше здания - треснувшая изоляция исправлена без удаления всей системы;
• Подключение HXTR к сети 220 В через силовой кабель в подвале - точка входа спрятана внутри стенового канала;
• Объединение двух секций нагревательного кабеля на длинной трубе - когда заводская длина недостаточна.

Практические советы

• Перед монтажом проверьте сечение жил кабеля - оно должно точно соответствовать 1,3 мм2; если есть сомнения - не используйте этот комплект;
• Защищайте место соединения от осадков и грязи минимум 24 часа после усадки - пока изоляция полностью не затвердеет;
• Не делайте лишние складки или изгибы в комплекте перед нагревом - это вызывает неравномерную усадку;
• Проверяйте работу системы после монтажа - включите питание и убедитесь, что весь участок нагревается равномерно;
• Храните комплекты в сухом месте, избегая прямого солнца - срок хранения ограничен, особенно при высокой температуре окружающей среды.
