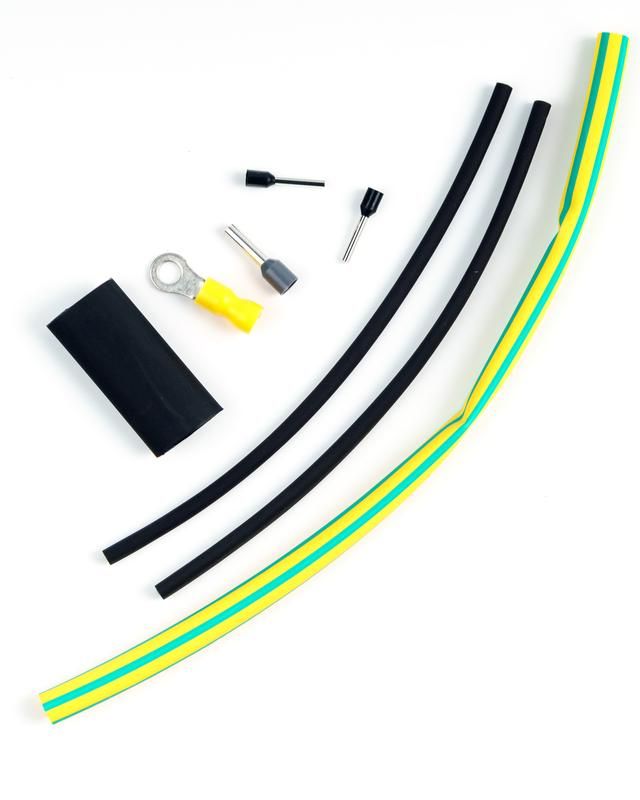

Комплект термоусадочный для ввода саморег. кабеля в соединительную коробку EXTHERM B/T splice

Комплект термоусадочный для ввода саморегулирующегося кабеля в соединительную коробку для кабелей HXTR, HXTP от EXTHERM - решение для герметичного и безопасного подключения нагревательного кабеля к распределительной коробке на месте монтажа. Подходит для кабелей HXTR и HXTP, обеспечивает изоляцию токоведущих частей и заземления при работе с температурными классами T6.

Назначение и область применения

Комплект используется для завершения монтажа саморегулирующихся нагревательных кабелей HXTR и HXTP. Он позволяет провести подключение прямо на объекте - внутри соединительной коробки - без необходимости использовать заводские ответвители. Применяется там, где важна защита от влаги, пыли и механических повреждений: теплые полы, системы антиобледенения, трубопроводы, резервуары, промышленные установки.

Технические характеристики

• Номинальное напряжение: 220–240 В - совместим с бытовой и промышленной сетью переменного тока;
• Тип изделия: комплект для подключения - содержит все элементы для оконечной герметизации кабеля;
• Материал изоляции: термопласт - устойчив к перепадам температур, легко сжимается при нагреве;
• Максимальная рабочая температура: +125 C - выдерживает кратковременный нагрев во время термоусадки и работу рядом с горячими поверхностями;
• Подходящий тип кабеля: HXTR, HXTP - только для саморегулирующихся моделей этого семейства;
• Температурный класс: T6 - соответствует требованиям взрывозащиты для сред с легковоспламеняющимися газами.

Совместимость и монтаж

Комплект совместим исключительно с саморегулирующими кабелями HXTR и HXTP. Для работы требуется строительный фен или открытый источник пламени (при соблюдении правил безопасности). Установка выполняется в три этапа:

1. Зачистить конец кабеля согласно инструкции производителя;
2. Надеть комплект на кабель перед подключением к клеммам в коробке;
3. Равномерно прогреть поверхность до плотного обтягивания материала - не допускать перегрева.

Не используйте комплект для других типов кабелей - он не гарантирует герметичность или изоляцию.

Безопасность и стандарты

Комплект сертифицирован для работы в условиях категории T6, что делает его подходящим для зон с потенциально взрывоопасной средой. Материал термопласта не распространяет горение и сохраняет целостность при нормальных режимах эксплуатации. Температура усадки контролируется конструкцией - не требует специального оборудования кроме фена.

Преимущества

• Герметизация за один шаг - предотвращает попадание влаги внутрь коробки;
• Изолирует одновременно токоведущие жилы и металлическую оплетку заземления;
• Удобство монтажа на объекте - не нужен запас готовых муфт;
• Высокая прочность после усадки - материал образует единый барьер против химических веществ и механических нагрузок;
• Стабильность при колебаниях температуры - работает в широком диапазоне без деформаций.

Ограничения применения

• Не применяйте для кабелей другого типа - даже аналогичных по мощности;
• Не используйте при температуре окружающей среды ниже –40 C - материал становится хрупким;
• Не подвергайте постоянному нагреву выше +85 C - риск снижения долговечности;
• Не заменяйте фен на паяльник или другие точечные источники тепла - возможен неравномерный нагрев и трещины;
• Не устанавливайте в местах с постоянным контактом с открытым огнем - комплект не является огнеупорным.

Примеры использования

• Обвязка теплоносителей в системах отопления зданий - подключение кабеля HXTP к щитовой коробке на стене;
• Антиобледенение железнодорожных путей - вывод кабеля HXTR через корпус управления;
• Промышленные резервуары с химикатами - герметизация входа кабеля в взрывозащищённую коробку;
• Ландшафтное освещение с подогревом - подключение кабеля к распределительному ящику на улице.

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно соответствовать заявленному размеру комплекта;
• Не протягивайте кабель слишком сильно при введении в коробку - это может повредить внутренние слои;
• После усадки осмотрите шов - если есть пузыри или неплотные участки, повторно прогрейте этот участок равномерно;
• Храните комплект в сухом помещении при комнатной температуре - высокая влажность снижает адгезию материалов;
• Используйте только оригинальные комплекты EXTHERM - сторонние решения не обеспечивают ту же степень защиты.
