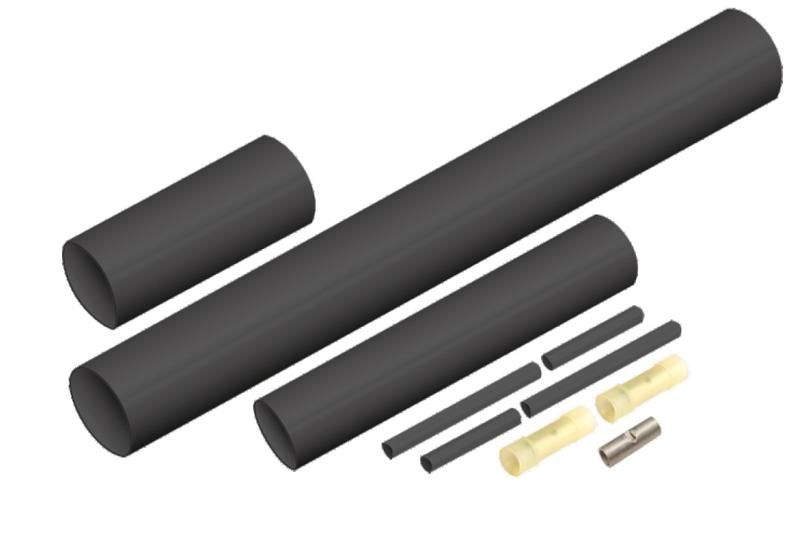

Комплект термоусадочный для ремонта/соединения саморег. кабелей LHTR Extherm splice

Комплект термоусадочный для соединения и оконцевания саморегулирующихся кабелей EXTHERM LHTR обеспечивает надёжное и герметичное соединение между нагревательным кабелем и силовым проводом, а также позволяет выполнять ремонт или концевую заделку прямо на месте установки. Продукт рассчитан на работу в условиях повышенной влажности и требует минимального оборудования для монтажа.

Назначение и область применения

Комплект термоусадочный для соединения и оконцевания саморегулирующихся кабелей EXTHERM LHTR используется для:

• Подключения саморегулирующегося кабеля к питающему силовому кабелю;
• Заключительной концевой заделки конца нагревательного кабеля;
• Ремонта или сращивания повреждённого участка кабеля непосредственно на объекте.

Применяется в системах обогрева трубопроводов, кровель, полов, резервуаров и других поверхностях, где требуется точечная или линейная теплопередача. Подходит для внутренней и наружной установки, включая зоны с высокой влажностью.

Технические характеристики

• Номинальное напряжение: 220–240 В - совместим с бытовыми и промышленными сетями переменного тока;
• Материал изоляции: термопласт - обеспечивает устойчивость к механическим нагрузкам и химическим воздействиям после усадки;
• Максимальная рабочая температура: +100 C - комплект выдерживает нагрев от самого кабеля, но не предназначен для длительного контакта с поверхностью выше этой температуры;
• Тип изделия: соединительный комплект - содержит все необходимые элементы для одного соединения (термоусадочную трубку, контактные элементы, изолирующие детали).

Совместимость и монтаж

Комплект термоусадочный для соединения и оконцевания саморегулирующихся кабелей EXTHERM LHTR совместим исключительно с саморегулирующимися кабелями того же типа и серийного ряда. Для монтажа требуется:

• Строительный фен или открытый источник тепла (горелка) для равномерного прогрева термоусадочной трубки;
• Инструменты для зачистки жил кабеля (нож, щётка);
• Умение правильно выполнять последовательность сборки: зачистка → подключение → усадка → проверка герметичности.

Не допускается использование комплекта для соединения кабелей другого типа (например, резистивных). Усадка должна происходить медленно, чтобы избежать перегрева и деформации материалов.

Безопасность и стандарты

Комплект соответствует требованиям безопасности для электрооборудования, работающего в средних условиях. Материалы изоляции не поддерживают горение и не выделяют токсичных веществ при нормальном режиме эксплуатации. Однако при выполнении монтажа необходимо соблюдать правила пожарной безопасности: использовать средства защиты глаз и рук, избегать открытого пламени близко к легковоспламеняющимся материалам.

Преимущества

• Герметичная изоляция после усадки - предотвращает попадание влаги и пыли в место соединения;
• Отсутствие необходимости в дополнительных корпусах или распределительных коробках - компактное решение;
• Высокая механическая прочность после остывания - выдерживает вибрацию и внешние нагрузки;
• Простота монтажа на объекте - не требует заводских условий или сложного оборудования.

Ограничения применения

• Не применяется для соединений вне диапазона 220–240 В - риск пробоя изоляции;
• Не рекомендован для постоянного контакта с температурой выше +100 C - возможна потеря эластичности и трещины в термопласте;
• Не подходит для монтажа в местах с постоянным погружением в жидкости - не является полностью водонепроницаемым решением для подводных применений;
• Не предназначена для многократного демонтажа - одноразовое использование.

Примеры использования

• Соединение нагревательного кабеля с питанием в системе антиобледенения крыши;
• Ремонт порванного участка кабеля на трубопроводе в холодильной камере;
• Финальная заделка конца кабеля на бетонном полу перед заливкой стяжки;
• Объединение двух секций кабеля при удлинении системы обогрева цистерны.

Практические советы

• Перед монтажом обязательно проверьте соответствие диаметра кабеля и внутреннего размера термоусадочной трубки - не используйте комплект для кабелей большего сечения;
• При усадке двигайте фен равномерно, начиная с центра соединения, чтобы избежать образования воздушных пузырей;
• После завершения монтажа протестируйте соединение мультиметром на отсутствие КЗ и правильное сопротивление;
• Храните комплект в сухом помещении при температуре от –20 C до +40 C - влага снижает эффективность адгезии;
• Для долговечности закрепите место соединения хомутом или защитной муфтой, особенно на открытом воздухе.
