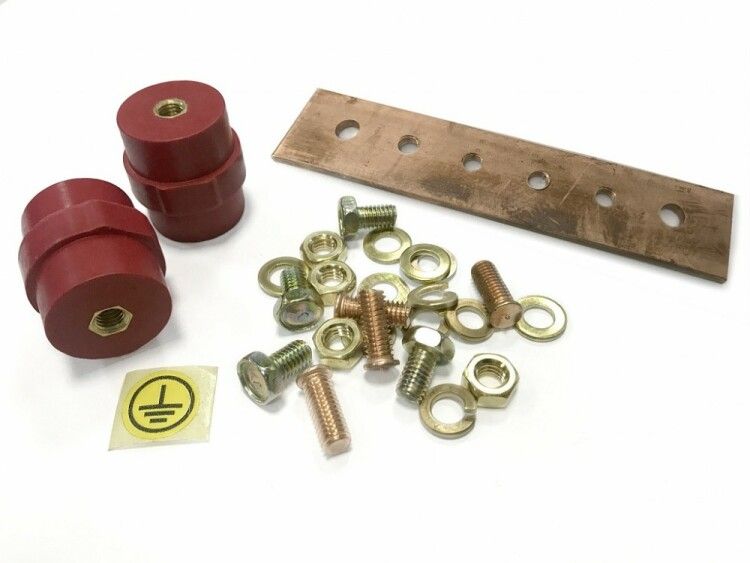

Комплект заземления для шкафов TGRB-SET от Hyperline предназначен для надежного подключения оборудования к корпусу шкафа или стойки через шину заземления и комплект винтов. Простое решение для обеспечения безопасной работы электротехнических систем в промышленных условиях.

Назначение и область применения

Комплект заземления TGRB-SET используется для создания электрического контакта между металлическими частями шкафа и заземляющей цепью. Он применяется для:

• Заземления внутреннего оборудования - модулей, блоков питания, автоматических выключателей;
• Подключения съемных элементов шкафа - дверей, панелей, кронштейнов;
• Обеспечения защиты от поражения током и снижения помех в системах управления.

Рекомендован для установки в силовых, управляющих и распределительных шкафах на производствах, в АСУ ТП, на объектах ЖКХ и энергетике.

Технические характеристики

• Шина заземления - медная, с покрытием против окисления;
• Комплект винтов - из стали с антикоррозийным покрытием, подходят для фиксации проводов и деталей;
• Максимальный диаметр заземляющего провода - до 16 мм2 (по типичному применению);
• Изоляция от корпуса - обеспечивается за счет изолирующих прокладок в точках крепления;
• Рабочая температура - от -40C до +85C.

Совместимость и монтаж

Комплект TGRB-SET совместим с большинством стандартных шкафов и стоек с толщиной стенки 1–2 мм. Для монтажа требуется:

• Очистить поверхность шкафа от краски или покрытия в месте установки шины;
• Закрепить шину винтами с помощью гаек и шайб (входят в комплект);
• Подсоединить заземляющий провод к шине - используйте кольцевые наконечники, затянуть моментом 0,5–0,8 Нм;
• Проверить контакт между шиной и корпусом шкафа - сопротивление должно быть менее 0,1 Ом.

Не требует специальных инструментов - достаточно отвертки и тестера сопротивления.

Безопасность и стандарты

Комплект TGRB-SET соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 по безопасности заземления в распределительных устройствах. Обеспечивает класс защиты IP20 внутри шкафа. Соответствие подтверждено испытаниями на тепловую стойкость и механическую прочность.

Преимущества

• Готовый набор - не нужно собирать компоненты отдельно;
• Стандартные размеры - легко заменить при ремонте;
• Высокая долговечность - медная шина не теряет проводимости при длительной эксплуатации;
• Экономия времени - все элементы уже подобраны и протестированы производителем.

Ограничения применения

• Не предназначена для внешней установки - не имеет герметизации;
• Не рекомендуется использовать в средах с высокой концентрацией химически активных паров (например, в кислотных цехах) без дополнительной защиты;
• Не подходит для заземления высоковольтных участков выше 1000 В - требуются сертифицированные системы с повышенными параметрами.

Примеры использования

• Заземление частей панели управления ЧПУ на станке;
• Подключение двери шкафа к основному контуру заземления в щите АСУ ТП;
• Фиксация заземляющего провода от преобразователя частоты к корпусу шкафа в насосной станции.

Практические советы

• Перед монтажом проверьте, что толщина стенки шкафа позволяет плотно закрутить винт - при слишком тонком металле используйте усиленные гайки;
• Не перетягивайте винты - это повредит резьбу и снизит контактную площадь;
• При использовании нескольких комплектов TGRB-SET в одном шкафе - соединяйте шины между собой перемычками из того же материала;
• Артикул 397532 - всегда заказывайте комплект полностью, так как отдельные винты или шины не продаются раздельно.
