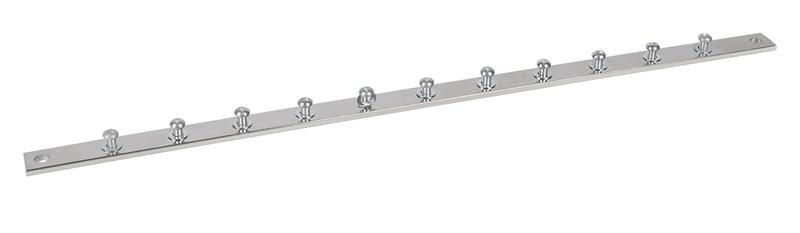

Шина заземления медная CGB-1U-19 (покрытие никелем) 19дюйма в комплекте винты шайбы Cabeus 7113c

Шина заземления медная 19 дюймов с никелевым покрытием в комплекте с винтами и шайбами - это надёжный элемент для организации систем заземления в 19-дюймовых стойках. Произведённая компанией Cabeus, модель cgb-1u-19 обеспечивает прочное и долговечное соединение между оборудованием и контуром заземления.

Назначение и область применения

Шина заземления медная 19 дюймов с никелевым покрытием в комплекте с винтами и шайбами используется для сбора и объединения заземляющих проводников внутри телекоммуникационных, серверных и промышленных шкафов стандарта 19". Она позволяет подключить все токопроводящие части - корпуса устройств, металлические рамы, экраны кабелей - к единому заземляющему проводнику, который затем выводится на основной контур заземления объекта.

Подходит для установки в стойки и шкафы, где требуется высокая надёжность заземления: центры обработки данных, системы связи, автоматизации производства, радиоэлектроника.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую проводимость
• Толщина: 4 мм - достаточна для механической устойчивости и прохождения значительного тока замыкания
• Покрытие контактов: никель - защищает от окисления, повышает срок службы и снижает переходное сопротивление
• Количество точек подключения: 11 - позволяет одновременно подсоединить до 11 заземляющих проводов
• Габариты: соответствует стандарту 19" - совместима с любыми шкафами этого формата
• Комплектация: винты и шайбы из комплекта - обеспечивают плотный и надёжный контакт без доп purchases

Совместимость и монтаж

Шина заземления медная 19 дюймов с никелевым покрытием в комплекте с винтами и шайбами монтируется прямо на вертикальную направляющую 19"-стойки с помощью стандартных крепёжных отверстий. Установка выполняется без дополнительных адаптеров.

Рекомендуется фиксировать шину с использованием всех доступных отверстий для равномерного распределения нагрузки. Подключение проводов осуществляется через винты с гроверными шайбами - они предотвращают самопроизвольное ослабление соединения при вибрациях.

Не требует сверления или доработки шкафа. Максимальный диаметр заземляющего провода - до 6 мм2 (соответствует типовым требованиям ГОСТ 30331.1).

Безопасность и стандарты

Изделие соответствует требованиям к заземлению в электроустановках согласно ПУЭ и ГОСТ Р 50571.5.54. Никелевое покрытие увеличивает стойкость к коррозии в условиях повышенной влажности и агрессивной среды, что важно для помещений с контролируемым микроклиматом.

Преимущества

• Высокая надёжность контакта благодаря никелевому покрытию - минимизирует риск нагрева и потери заземления
• Цельномедная конструкция - гарантирует минимальное сопротивление даже при длительной работе
• Полный комплект крепежа - не нужно докупать винты и шайбы
• Стандартный размер 19" - легко интегрируется в существующие решения без переделок
• Удобство обслуживания - все точки подключения доступны для проверки и диагностики

Ограничения применения

Не предназначен для использования вне 19"-шахт. Не рассчитана на прямое подключение к силовым кабелям выше 16 мм2 - для таких задач применяются более массивные шины.

Не следует использовать в условиях постоянного воздействия открытого пламени или температур выше +85C - медь теряет механическую прочность, а никель - защитные свойства.

Примеры использования

• Заземление серверов и коммутаторов в дата-центре
• Объединение заземляющих проводов в шкафу управления насосной станцией
• Подключение экранирующих жил кабелей в телекоммуникационной стойке
• Сборка заземляющей шины в шкафу АСУ ТП на производстве

Практические советы

• Перед монтажом очистите поверхность шины от пыли и оксидов - особенно важна чистота мест контакта
• Затягивайте винты моментом 0,5–0,7 Нм - перетяжка может повредить резьбу или деформировать медную шину
• При подключении многожильных проводов используйте наконечники типа “пальцы” - это исключит выдавливание жил
• Проверяйте целостность заземления мультиметром после завершения монтажа - сопротивление должно быть менее 0,1 Ом
• Для больших объектов рекомендуется использовать несколько шин cgb-1u-19 параллельно - так повысится надёжность системы
