Комплект ВГ 32У2 | zeta40313 ГОФРОМАТИК ЗЭТА

Комплект ВГ 32 У2 от ЗЭТА Новосибирск — это готовый набор для самостоятельной сборки гибких вводов на объекте. Подходит для прокладки кабелей через стенки щитов, оборудования и корпусов в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Комплект ВГ 32 У2 используется для создания гибких вводов кабельных трасс в местах выхода проводов из электрооборудования, распределительных щитов, машин и автоматических линий. Особенно удобен там, где требуется точная настройка длины ввода под конкретные условия монтажа. Применяется в промышленности, на транспорте, в энергетике и в системах автоматизации.

Технические характеристики

• Наружный диаметр: 34,7 мм — позволяет проходить через стандартные отверстия 35–40 мм
• Внутренний диаметр: 30,4 мм — обеспечивает свободную прокладку кабелей до 28 мм в диаметре
• Тип изделия: Комплект ВГ — состоит из шланга и фитингов для сборки
• Степень защиты IP43 — защищает от твердых частиц больше 1 мм и брызг воды под углом до 60°
• Материал: оцинкованная сталь с полимерным покрытием — прочность + антикоррозийная защита
• Покрытие: ПВХ — устойчиво к маслам, химическим веществам и перепадам температур
• Температура эксплуатации: от –40 °C до +60 °C — работает в холодных цехах и жарких помещениях
• Разрывное усилие: 500 Н — выдерживает значительные тянущие нагрузки
• Статический радиус изгиба: 96 мм — минимальный допустимый радиус изгиба при установке
• Длина бухты: 20 м — достаточно для нескольких вводов в одном объекте
• Цвет: черный — совместим с большинством промышленных решений
• Уплотнение: отсутствует — требует дополнительного герметизирования при необходимости

Совместимость и монтаж

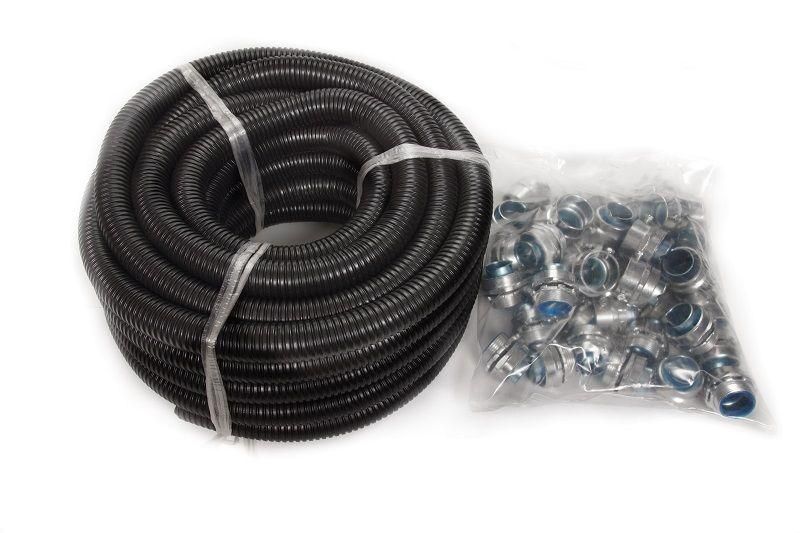

Комплект ВГ 32 У2 собирается на месте из трех элементов:

• Шланг ШЭМ — 20 метров гибкой трубы с металлической оплеткой и ПВХ-оболочкой
• Муфта трубная МТ — 20 штук для соединения шланга с оборудованием
• Муфта вводная МВ — 20 штук для фиксации шланга в отверстии стенки

Монтаж выполняется вручную: шланг режется нужной длины, затем надеваются муфты. Для плотного прилегания рекомендуется использовать плоскогубцы. Посадочные диаметры соответствуют внутреннему и внешнему размерам шланга — 30,4 мм и 34,7 мм соответственно. Учитывайте, что без уплотнителей ввод не будет герметичным — при необходимости используйте резиновые кольца или термостойкий герметик.

Безопасность и стандарты

Комплект ВГ 32 У2 соответствует требованиям к механической защите и устойчивости к воздействию окружающей среды. Степень защиты IP43 обеспечивает безопасность в условиях возможного попадания брызг и пыли. Температурный диапазон (-40…+60 °C) позволяет применять изделие в неотапливаемых зонах. Соответствие ГОСТ и другим нормативам не указано — проверьте требования проекта перед использованием в ответственных сетях.

Преимущества

• Готовый комплект — не нужно докупать отдельные детали
• Высокая гибкость — легко адаптируется под сложные маршруты прокладки
• Устойчивость к коррозии — благодаря оцинковке и ПВХ-покрытию
• Длинная бухта — экономия на закупках для крупных объектов
• Простота сборки — не требует специального инструмента

Ограничения применения

• Отсутствие уплотнения — нельзя использовать в условиях постоянного контакта с водой или паром без доработки
• Не предназначена для частых динамических изгибов — радиус 96 мм является пределом для статической установки
• Не подходит для высоких напряжений свыше 1 кВ — не имеет изоляционной сертификации
• Не рекомендован для открытого монтажа под прямыми солнечными лучами длительное время — ПВХ может выгореть

Примеры использования

• Подключение кабеля к станку ЧПУ через стенку корпуса
• Ввод питания в распределительный щит на улице
• Прокладка сигнальных кабелей между секциями конвейера
• Обвязка датчиков в сыром цехе с периодическими мойками

Практические советы

• Перед резкой шланга замерьте нужную длину с запасом — лучше немного длиннее, чем короче
• Используйте ножницы по металлу или болгарку с диском для резки — острые края могут повредить кабели
• При монтаже в вертикальном положении закрепляйте шланг каждые 1–1,5 м, чтобы избежать провисания
• Для герметизации входа в щит — добавьте резиновый колпачок или силиконовый уплотнитель
• Храните бухту в сухом помещении — даже оцинкованная сталь может начать ржаветь при долгом контакте с влагой
