Комплект внешних перфорированных компенсационных панелей Ш=800 В=300+100 | 307148 КЭАЗ

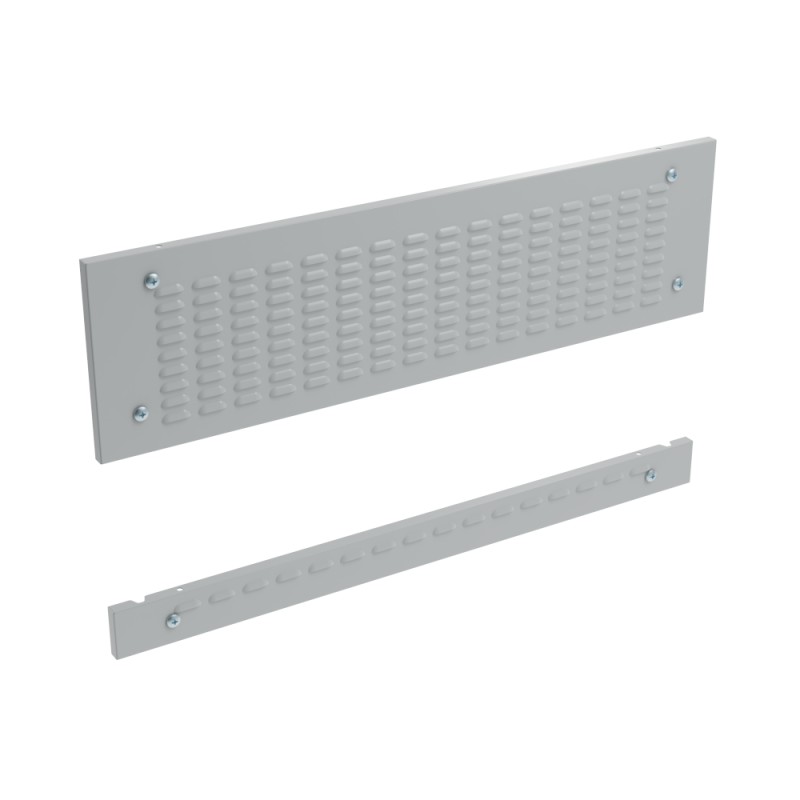

Комплект внешних перфорированных компенсационных панелей Ш800 В300+100 от КЭАЗ (арт. 307148) предназначен для компенсации температурных деформаций между корпусами распределительных устройств и наружными элементами, обеспечивая герметичность и долговечность установки в условиях переменной нагрузки.

Назначение и область применения

Комплект внешних перфорированных компенсационных панелей Ш800 В300+100 используется для соединения стационарного оборудования с подвижными или расширяемыми частями электрощитов, особенно там, где возможны механические перемещения из-за температурных колебаний или вибраций. Применяется в системах автоматизации, на промышленных объектах, в цехах с высокой влажностью или перепадами температур. Подходит для установки с корпусами серий OptiBox M от КЭАЗ.

Технические характеристики

• Габариты: ширина 800 мм, высота 300 мм + 100 мм (дополнительный фланец)
• Материал: окрашенная сталь толщиной 1,5 мм
• Цвет покрытия: RAL 7035 (серый металлик)
• Перфорация: равномерно расположенные отверстия для прохода кабелей и проводов
• Фиксация: болтовое крепление к основному корпусу через предварительно подготовленные отверстия

Совместимость и монтаж

Комплект внешних перфорированных компенсационных панелей Ш800 В300+100 совместим с корпусами серии OptiBox M от КЭАЗ. Для монтажа требуется вырезать соответствующее отверстие в стенке щита, после чего панель устанавливается снаружи и фиксируется болтами. Учитывайте посадочные размеры: панель рассчитана на стандартную толщину стенки корпуса до 2 мм. Перед установкой проверьте соответствие габаритов и положения отверстий на корпусе и панели. Не используйте силовые методы - при неправильном совмещении можно повредить перфорацию.

Преимущества

• Стальная конструкция с антикоррозийным покрытием обеспечивает прочность и долгий срок службы даже в агрессивной среде
• Перфорированная поверхность позволяет легко прокладывать кабели без необходимости сверления дополнительных отверстий
• Увеличенный фланец (+100 мм) даёт запас для точной регулировки положения при сборке
• Цвет RAL 7035 гармонирует с большинством корпусов OptiBox M, сохраняя эстетику установки

Ограничения применения

• Не предназначена для использования в взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендуется применять при постоянных ударных нагрузках - материал не является демпфирующим
• Работает только в составе системы с жестко закреплённым корпусом; самостоятельное использование невозможно
• Не защищена от прямого воздействия воды - не заменяет IP-гермосистемы

Примеры использования

• Подключение кабелей от мобильного участка конвейера к стационарному щиту управления
• Соединение между двумя смежными ящиками OptiBox M при наличии теплового расширения
• Вынос клеммных групп наружу для удобства обслуживания в ограниченном пространстве
• Интеграция в системы автоматизации на пищевых производствах, где важна чистота и доступ к кабелям

Практические советы

• Перед монтажом протестируйте свободное движение панели - она должна легко смещаться на несколько миллиметров без усилия
• Используйте термостойкий герметик вокруг кабельных входов, чтобы повысить степень защиты от пыли и влаги
• Проверяйте целостность красочного слоя после транспортировки - при повреждениях восстановите покрытие специальной эмалью RAL 7035
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию перфорации и потерю функции компенсации
• При использовании с другими моделями корпусов - обязательно сверьтесь с чертежами KЭАЗ Optima, так как посадочные размеры могут отличаться
