Комплект заземления безмуфтовый 3м (стержни D=16мм) HZ | gc-25301 EKF

Комплект заземления безмуфтовый 3м (стержни D=16мм) от EKF (арт. gc-25301) предназначен для быстрого и надёжного монтажа контура защитного заземления без использования дополнительных муфт. Подходит для установки в грунте у зданий, промышленного оборудования и объектов молниезащиты.

Назначение и область применения

Комплект заземления безмуфтовый 3м (стержни D=16мм) используется для создания искусственного заземляющего контура в условиях, где требуется высокая надёжность и скорость монтажа. Применяется в системах защиты от поражения током, а также для организации молниеприёмников и заземления электрощитов, станков, трансформаторов и других электроустановок. Особенно эффективен там, где невозможно использовать сварку или глубокий котлован.

Технические характеристики

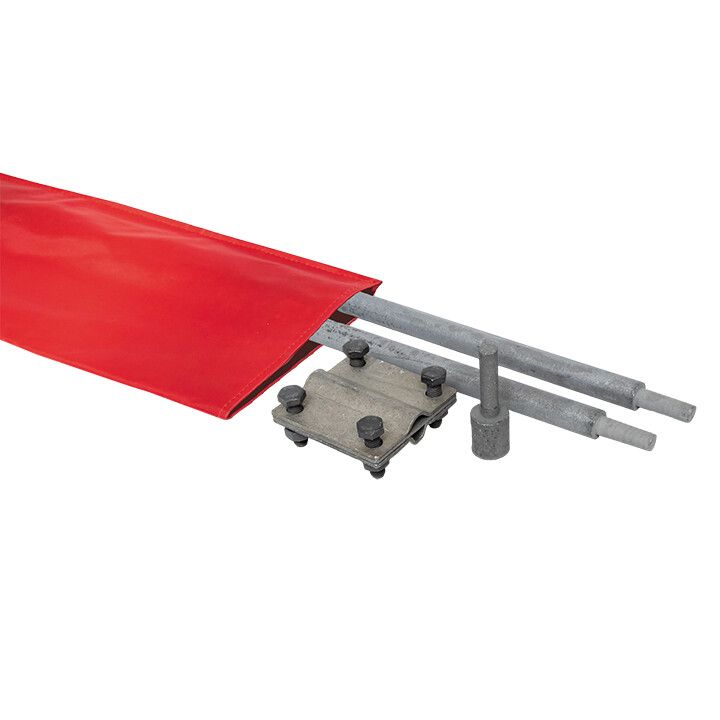

• Общая длина комплекта: 3 метра (2 стержня по 1,5 м каждый)
• Диаметр стержней: 16 мм
• Материал стержней: сталь с термодиффузионным цинкованием - защищает от коррозии без покраски
• Количество стержней: 2 шт.
• Зажим для подключения: 1 шт. (для присоединения медного или алюминиевого провода)
• Ударный винт: 1 шт. (для забивания стержней молотком)
• Аксессуары: да (зажим, винт, паспорт)
• Резьба на стержнях: отсутствует - соединение осуществляется методом “в стержень”

Совместимость и монтаж

Стержни комплекта соединяются напрямую - один вбивается в другой без муфт. Это исключает риск ослабления контакта из-за коррозии муфты. Для монтажа используются обычный молоток и ударный винт, входящий в комплект. Зажим фиксируется на верхнем стержне после окончательного забивания. К нему подключается заземляющий проводник (например, ПВ-3 или АПВ) сечением до 16 мм2. Учитывайте, что посадочная площадка под зажим имеет стандартный диаметр 16 мм - совместим с любыми аналогичными зажимами.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ для устройств защитного заземления. Материалы сертифицированы на соответствие нормам по электробезопасности. Термодиффузионное цинкование обеспечивает долговременную защиту от коррозии даже в агрессивных грунтах.

Преимущества

• Нет муфт - меньше точек отказа, выше надёжность соединения
• Не требуются сварочные работы или сложные инструменты
• Цинкование увеличивает срок службы до 25 лет в большинстве типов грунта
• Легко транспортировать и хранить - компактный набор
• Подходит для ограниченных пространств - можно монтировать в узких местах

Ограничения применения

Не рекомендуется применять в скалистых или очень плотных грунтах - стержни могут не войти без предварительного бурения. Также не подходит для временных установок, требующих частой перестановки - стержни нельзя вынуть без повреждения. Нельзя использовать в качестве рабочего нуля - только для защитного заземления.

Примеры использования

• Заземление щита освещения на даче
• Защитное заземление станка с ЧПУ в цеху
• Контур молниезащиты для антенны на крыше
• Подключение заземления к корпусу распределительного пункта

Практические советы

• Перед монтажом проверьте глубину промерзания грунта - стержни должны быть ниже этой отметки (обычно 1–1,5 м)
• Используйте ударный винт строго по центру стержня - иначе он деформируется
• После монтажа замерьте сопротивление заземления - допустимо до 4 Ом для сетей 380/220 В
• Если грунт сухой или песчаный - залейте вокруг стержня раствор соли и воды для снижения сопротивления
• Не используйте другие зажимы, не рассчитанные на диаметр 16 мм - возможен плохой контакт
